Module DiO volet roulant - Le guide de câblage complet

Installer un module DiO sur un volet roulant permet de passer d’une commande locale à un pilotage plus souple, avec ouverture, fermeture, arrêt et centralisation. Le point sensible n’est pas la domotique elle-même, mais le câblage: type de moteur, repérage des fils, sens de rotation et réglage des butées. Je vais donc aller au concret, avec le branchement, les vérifications utiles et les erreurs que je vois le plus souvent.

Ce que fait vraiment le module sur un volet roulant

Je parle ici du module encastré DiO, celui qu’on glisse derrière l’interrupteur existant ou dans le caisson du volet. D’après la fiche DiO Home, le micro-module est compact, autour de 43 x 41 x 22 mm, ce qui explique pourquoi il séduit pour les installations d’accès et ouvertures: il améliore le confort sans imposer une grosse refonte de l’existant.

Son rôle est simple: transformer un volet filaire classique en volet pilotable à distance. On peut ensuite ouvrir, fermer, arrêter à mi-course, programmer des scénarios ou centraliser plusieurs volets. En revanche, la logique reste une logique de commande, pas de mesure: la fiche Enki rappelle qu’il n’y a pas de retour d’état natif. Autrement dit, l’application envoie un ordre, mais ne sait pas confirmer la position exacte du tablier.

C’est un point important, parce qu’il évite des attentes irréalistes. Si vous cherchez une position précise et vérifiée à chaque instant, il faut une solution plus évoluée. Pour un usage domestique courant, en revanche, le module DiO fait très bien le travail. Une fois cette différence comprise, la question du câblage devient beaucoup plus lisible.

Vérifier la compatibilité avant de toucher au câblage

Avant d’ouvrir le boîtier, je contrôle toujours cinq choses. C’est le moyen le plus rapide d’éviter une pose bancale ou un module qui ne sert à rien une fois branché.

Sur la fiche DiO Home, le module est annoncé avec une portée jusqu’à 50 m en champ libre, ce qui suffit largement pour un logement courant, mais cela ne règle pas tout: une mauvaise compatibilité électrique reste une mauvaise compatibilité. Je conseille aussi de garder en tête que certaines versions affichent des limites différentes pour le nombre d’émetteurs associés; je pars donc du principe le plus prudent et je vérifie toujours le manuel exact du modèle installé. Une fois ces points validés, on peut passer au câblage sans improviser.

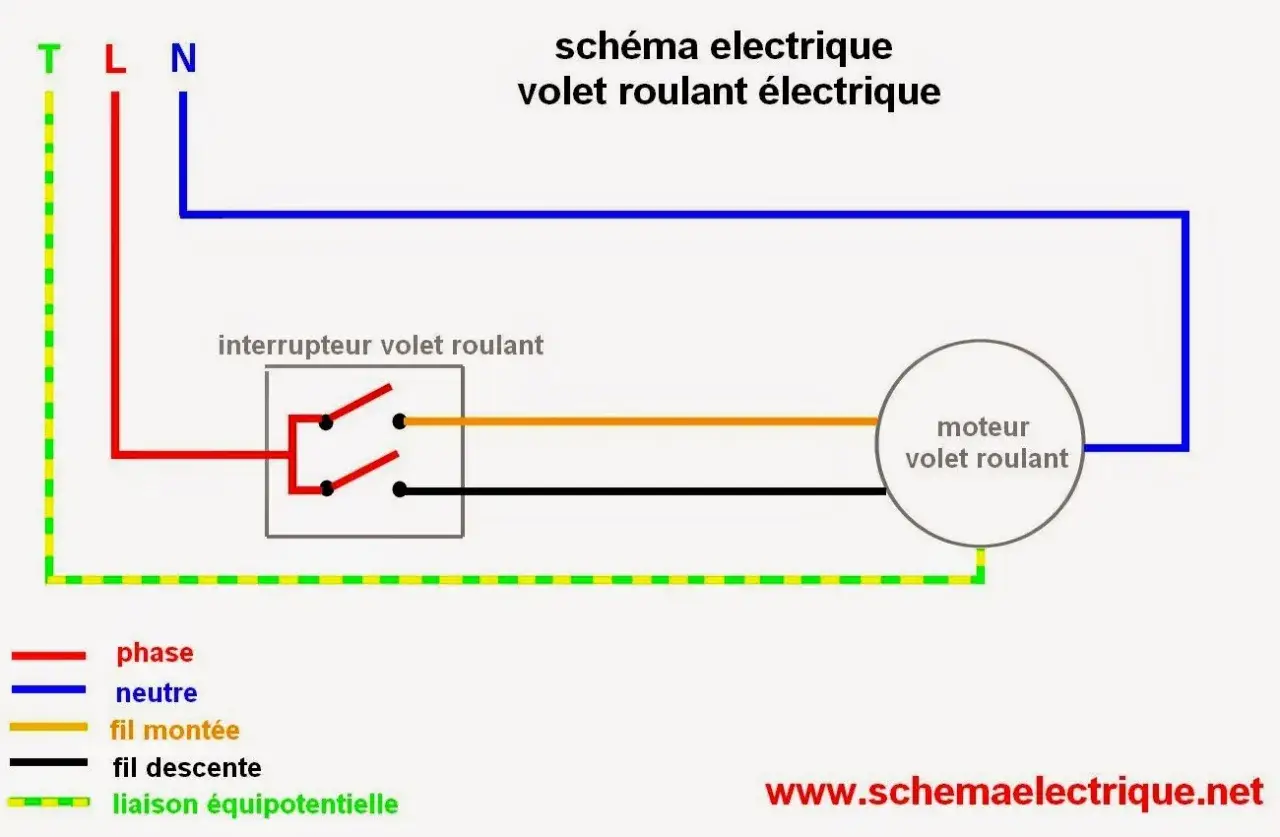

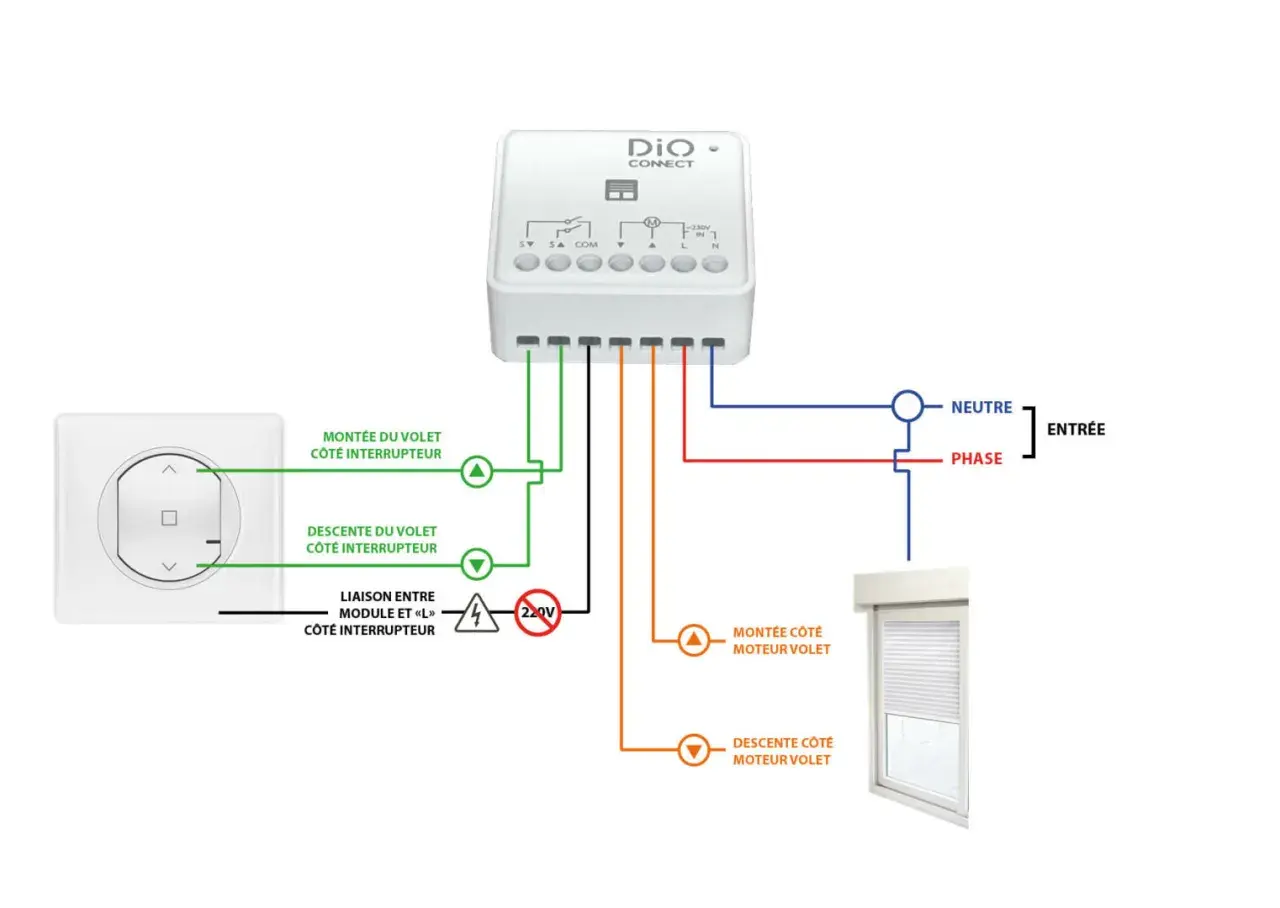

Le schéma de câblage à respecter

Le principe de branchement est stable, même si le repérage exact des bornes peut varier légèrement selon la version. Le manuel du fabricant recommande de couper le courant avant toute intervention et précise que le raccordement au réseau électrique doit être réalisé par un électricien qualifié si l’on n’est pas sûr de soi. Je suis d’accord avec cette prudence: sur du 230 V, l’approximation n’a rien d’acceptable.

1. Je coupe l’alimentation au disjoncteur et je vérifie l’absence de tension.
2. Je repère les fils du moteur: phase, neutre, montée, descente et terre.
3. Je branche le neutre sur N et la phase d’arrivée sur L.
4. Je raccorde les deux fils moteur sur les sorties Up et Down, puis je fais le pont COM-L si le modèle le demande.
5. Je relie la terre sans la négliger, puis je remets sous tension pour le premier test.

Le détail qui compte, ici, c’est la netteté du repérage. Si un fil est mal identifié, on inverse tout très vite. C’est pour cela que je préfère prendre deux minutes de plus avant de refermer le boîtier: le bon câblage rend l’appairage beaucoup plus simple ensuite.

Associer la commande et tester le sens d’ouverture

Une fois le courant rétabli, l’apprentissage radio se fait généralement en appuyant sur le bouton de mise en écoute du module jusqu’au clignotement lent de la LED, puis sur la touche d’envoi de la commande. Sur le manuel que j’ai consulté, un appui sur ON valide la montée et OFF valide la descente, avec confirmation par deux clignotements de la LED.

Je teste toujours le sens immédiatement. Si le volet monte quand il devrait descendre, je n’essaie pas de “composer” avec la télécommande: j’inverse les deux fils moteur sur les bornes de commande montée/descente. C’est plus propre, plus lisible, et ça évite de garder une logique tordue dans l’installation.

• LED lente au départ: le module attend l’association.
• Deux clignotements après la commande: l’association est prise en compte.
• Direction inversée: je permute les fils moteur sur Up/Down, pas l’arrivée secteur.
• Plusieurs commandes: je reste prudent, car le manuel du module mentionne une limite de six émetteurs, tandis que certains écosystèmes affichent autre chose selon la version.

Je retiens surtout une règle: ne pas lancer plusieurs ordres simultanément pendant les tests. Sur un volet roulant, la logique est binaire et le moteur aime la clarté. Quand le câblage est propre, l’appairage devient presque une formalité. Ensuite seulement, je passe au réglage mécanique des fins de course.

Régler les fins de course sans forcer le moteur

Les fins de course sont les butées mécaniques qui disent au moteur quand s’arrêter en position haute et en position basse. Si elles sont mal réglées, le volet s’arrête trop tôt, force en bout de course ou ne ferme pas complètement. C’est un point que beaucoup sous-estiment, alors que c’est lui qui protège le moteur sur la durée.

Le réglage se fait en pratique avec la télécommande et la clé fournie avec le moteur ou le mécanisme. Le manuel précise aussi une chose utile: si le réglage dure trop longtemps, il faut relancer le mouvement, car l’action sur la vis ne doit pas être interminable.

1. J’ouvre complètement le volet avec la commande ON.
2. Si le volet s’arrête avant la position haute voulue, j’augmente la butée en tournant la vis correspondante vers +.
3. Si le volet dépasse la hauteur souhaitée, je le redescends et je corrige vers -.
4. Je fais la même logique en position basse avec la commande OFF.
5. Je ne force jamais le tablier à la main pour “l’aider” à aller plus loin.

Ce réglage paraît secondaire, mais il change tout dans le confort d’usage. Un volet qui s’arrête au bon endroit donne tout de suite l’impression d’une installation sérieuse. Quand les butées sont justes, le moteur travaille dans sa zone normale et l’automatisation devient réellement agréable.

Les erreurs que je vois le plus souvent

La majorité des ratés viennent de quelques causes très classiques. Bonne nouvelle: elles se corrigent souvent sans remplacer le module.

Quand je dépanne ce type de montage, je commence toujours par les trois mêmes vérifications: alimentation, sens de rotation, réglage mécanique. Dans la plupart des cas, le problème se trouve déjà là. Il reste alors quelques réflexes de finition pour que l’installation soit propre, durable et facile à vivre au quotidien.

Les réflexes que je garde pour une installation durable

Je termine toujours avec une approche très simple: je laisse un peu de longueur de câble, je teste le volet plusieurs fois avant de refermer, et je note mentalement le rôle de chaque fil. Ce sont des gestes modestes, mais ils font la différence entre une pose vite faite et une pose qu’on ne revoit plus.

• J’étiquette les fils avant de démonter l’ancien interrupteur.
• Je fais un premier test boîtier ouvert, puis un second boîtier refermé.
• Je garde une marge de câble suffisante pour intervenir plus tard sans tout arracher.
• Si plusieurs volets sont centralisés, je les valide un par un avant d’automatiser l’ensemble.

Au fond, ce type de module apporte surtout de la cohérence à une ouverture du quotidien: un ordre clair, un sens correct, un arrêt précis et une centralisation fiable. C’est exactement ce qu’on attend d’une installation d’accès et ouvertures bien pensée, sans surpromesse et sans bricolage invisible.
