Le schéma branchement photocellule portail varie selon la carte, mais la logique reste la même : alimenter l’émetteur TX et le récepteur RX, fermer la boucle de sécurité avec un contact NF, puis vérifier que le portail réagit correctement à l’obstacle. Dans cet article, je détaille la lecture du câblage, les bons emplacements, les différences entre fermeture, ouverture et systèmes supervisés, ainsi que les erreurs qui reviennent le plus souvent sur le terrain. L’idée est simple : vous permettre de brancher proprement, de tester vite et d’éviter les faux défauts.
Les points essentiels avant de brancher les cellules
- Les photocellules travaillent presque toujours en basse tension, jamais sur les bornes moteur.
- Le contact de sécurité est le plus souvent NF, donc fermé au repos et ouvert en cas d’obstacle.
- La pose compte autant que le câblage : face à face, même hauteur, alignement propre et distance courte au portail.
- Sur certaines cartes, une paire protège surtout la fermeture ; sur d’autres, une seconde paire sécurise aussi l’ouverture.
- Un portail non visible depuis le poste de commande mérite souvent une sécurité renforcée côté intérieur.
- Les pannes viennent plus souvent d’un mauvais bornier, d’un défaut d’alignement ou d’une configuration oubliée que d’une cellule réellement morte.
Lire le schéma de branchement sans se tromper de logique

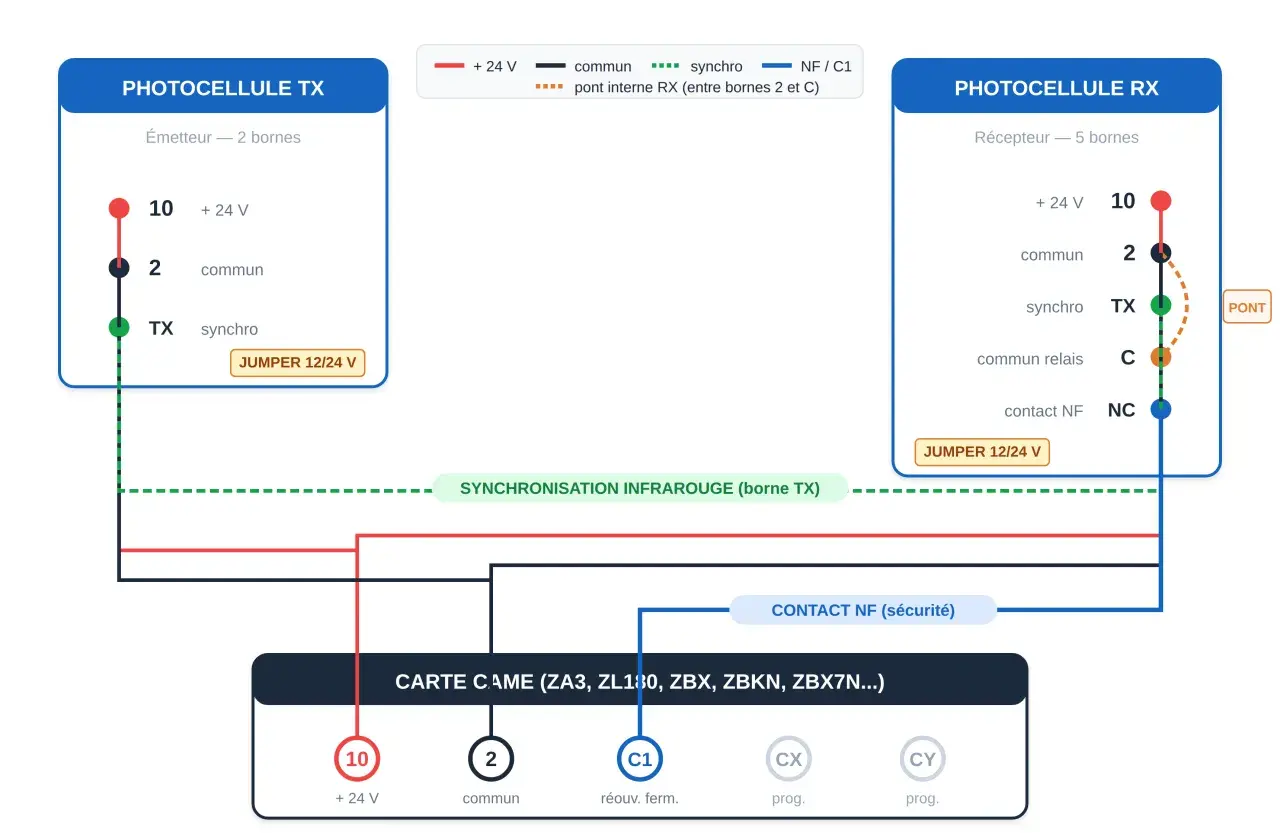

Quand je regarde un plan de câblage de photocellules, je commence toujours par trois repères : TX, RX et le contact de sécurité. TX désigne l’émetteur infrarouge, RX le récepteur, et le contact de sécurité sert à dire à la carte de commande qu’un obstacle est présent ou que le faisceau est interrompu.
Le point qui piège le plus souvent, c’est la confusion entre alimentation et retour de sécurité. L’alimentation des cellules se fait en 12 V ou 24 V selon la motorisation, alors que le contact NF, lui, n’alimente rien : il ouvre ou ferme une boucle logique. C’est pour cela qu’un câblage peut être « presque bon » et pourtant bloquer complètement le portail.
| Repère | Rôle | Ce que je vérifie en priorité |
|---|---|---|
| TX | Émet le faisceau infrarouge | Présence de l’alimentation correcte et raccordement propre |
| RX | Reçoit le faisceau et porte souvent le relais | Alignement avec TX et raccordement du contact de sécurité |
| NF / NC | Contact normalement fermé au repos | La boucle doit être fermée quand rien n’obstrue le passage |
| 0V / COM | Référence commune de la carte | Le bon bornier pour l’entrée de sécurité utilisée |
| Cavalier | Pontage d’une entrée non utilisée | Présence du pont si la photocellule n’est pas raccordée |
| Entrée dédiée | FOT, PHO, SAFE ou équivalent selon la carte | Fonction attendue dans le menu ou sur les micro-interrupteurs |

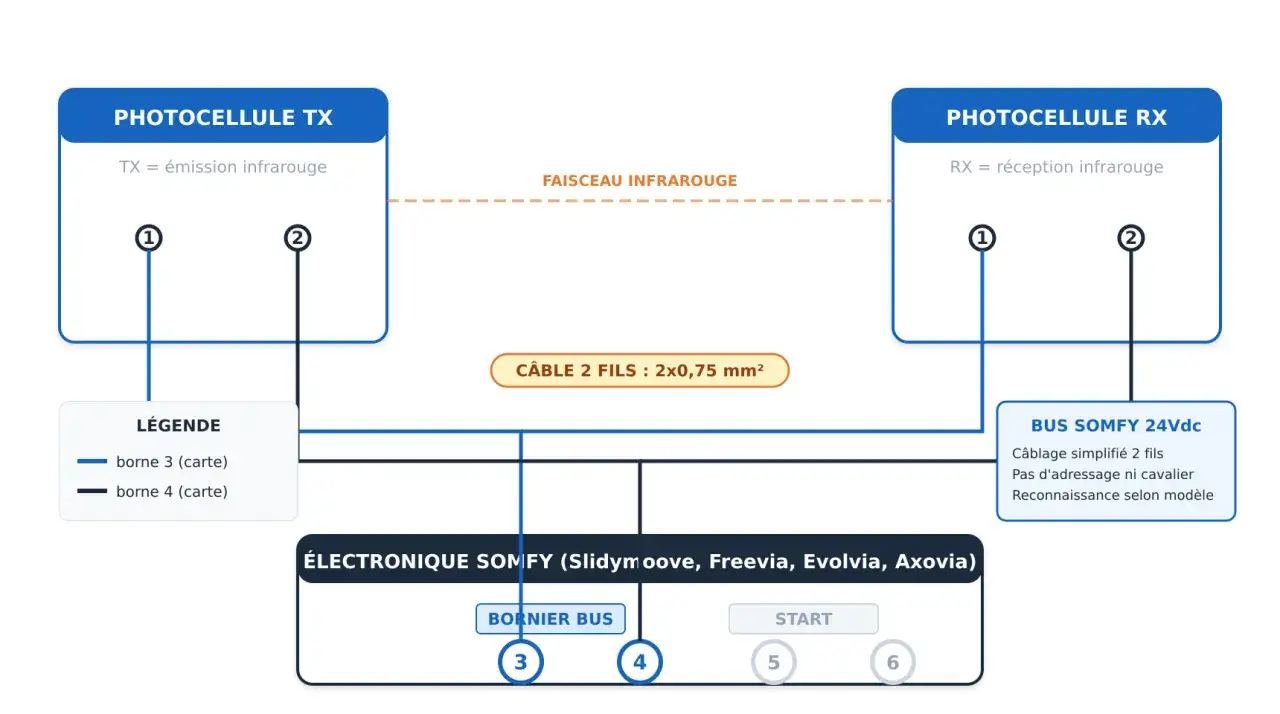

Sur certaines cartes plus récentes, je rencontre aussi des systèmes supervisés où la logique contrôle périodiquement l’état des cellules. Dans ce cas, on ne se contente pas d’un simple contact NF : la carte attend un câblage précis, parfois avec une borne de test ou une sortie dédiée. Sur un système de bus, il peut même ne pas y avoir de polarité à respecter, alors que sur une centrale classique en 24 V DC, l’alimentation reste polarisée. Une fois cette logique comprise, le vrai sujet devient le raccordement des fils sans inverser la fonction de sécurité.
Raccorder une paire de cellules pas à pas
Je procède toujours hors tension, batterie déconnectée si la motorisation en possède une. C’est une règle simple, mais elle évite la moitié des erreurs que je vois sur le terrain. Ensuite, je repère le type de carte, parce que le branchement ne se lit pas au hasard : certaines centrales demandent une entrée unique, d’autres séparent la sécurité de fermeture et la sécurité d’ouverture.
- Je coupe l’alimentation générale et je vérifie qu’aucune tension n’arrive encore sur la centrale.
- Je repère les bornes d’alimentation des cellules, puis l’entrée de sécurité qui leur correspond.
- Je relie TX et RX à la bonne tension, en respectant la polarité si la notice l’exige.
- Je raccorde le contact NF du récepteur à l’entrée sécurité prévue par la carte.
- Je retire le cavalier de pontage uniquement si la photocellule est effectivement utilisée.
- Je referme le boîtier, je remets sous tension et je lance un test en obstruction volontaire.
Quand la carte prévoit une fonction check, c’est-à-dire une auto-vérification des photocellules, je ne l’active que si les cellules sont compatibles. Ce contrôle périodique améliore la sécurité, mais il impose un câblage strict et un paramétrage correct dans la logique de commande. Je préfère cette approche quand elle est disponible, car elle détecte mieux un défaut de cellule qu’un simple contact passif. Reste maintenant le point qui fait la différence entre une installation théorique et une installation durable : l’emplacement.
Positionner les cellules pour détecter sans faux défauts
Le meilleur câblage du monde ne compensera jamais une mauvaise implantation. Je vise d’abord une pose face à face, à la même hauteur, avec un support bien plat. Les fabricants recommandent souvent une hauteur comprise entre 30 et 60 cm, avec une zone proche du portail, en général à 10 à 15 cm de la face extérieure ou du bord de la zone à protéger.
Cette plage n’est pas arbitraire. Trop haut, la cellule laisse passer un petit animal. Trop bas, elle devient plus vulnérable aux chocs, à la boue et aux projections d’eau. Dans la vraie vie, je pense toujours à l’usage réel du portail : enfants, chiens, circulation de véhicules, visibilité depuis le poste de commande. Si un petit animal doit être détecté, je préfère adapter la hauteur plutôt que d’appliquer une recommandation standard sans réfléchir.
- Je garde les deux boîtiers strictement parallèles.
- Je limite l’erreur d’angle autant que possible, idéalement à quelques degrés seulement.
- Je protège le passage de câble dans un fourreau propre et étanche.
- Je fais l’alignement définitif seulement après un test de détection réel.
- Je contrôle la lentille après montage, surtout si le site prend beaucoup de pluie, de poussière ou de gel.
Sur un portail visible depuis la commande, une seule paire bien placée peut suffire selon la motorisation. Mais dès que la zone de passage n’est plus directement contrôlable à l’œil, j’augmente le niveau de prudence. C’est ce qui nous amène au choix du bon montage selon le type de portail et de carte.
Adapter le montage au portail et à la carte de commande
Je ne conseille jamais le même schéma à tout le monde. Un portail battant, un coulissant et une centrale bus ne réagissent pas de la même façon, même si la cellule, elle, reste la même. La vraie question est donc : quelle zone voulez-vous protéger et comment la carte interprète-t-elle l’alerte ?| Situation | Montage que je privilégie | Point de vigilance |
|---|---|---|
| Portail battant classique | Une paire pour la fermeture, avec éventuelle seconde paire pour l’ouverture | Vérifier si la carte sépare les fonctions d’ouverture et de fermeture |
| Portail coulissant | Une sécurité bien placée dans la zone de passage | La géométrie du rail et de la zone de refoulement compte autant que le schéma |
| Portail non visible depuis la commande | Deuxième paire côté intérieur si la logique l’exige ou si la notice le recommande | Éviter toute ouverture vers une zone occupée par un véhicule ou une personne |
| Centrale avec sécurité supervisée | Photocellules compatibles avec test ou check | Paramétrer la fonction dans la carte, pas seulement dans le câblage |
| Système bus | Câblage conforme au protocole du fabricant | Suivre la notice à la lettre, surtout pour l’adressage et la polarité |
Sur certaines cartes, une entrée gère uniquement la fermeture, tandis qu’une autre protège l’ouverture. C’est souvent le cas quand le fabricant distingue une cellule extérieure et une cellule intérieure. Je trouve cette séparation utile, parce qu’elle permet de corriger le comportement du portail au lieu d’imposer une logique unique à toutes les situations. Quand le portail s’arrête sans raison apparente, la méthode de diagnostic compte alors autant que le schéma lui-même.
Diagnostiquer les pannes les plus fréquentes sans tout démonter
Je commence toujours le diagnostic par les causes les plus simples. Dans beaucoup de cas, la cellule n’est pas défectueuse : elle est sale, légèrement désalignée ou mal déclarée dans la carte. Un faisceau interrompu par une feuille, une goutte d’eau sur la lentille ou un câble mal serré suffit à faire croire à une panne électronique.
| Symptôme | Cause probable | Correction rapide |
|---|---|---|
| Le portail refuse de démarrer | Boucle NF ouverte, cavalier absent, alimentation de cellule coupée | Contrôler le bornier, le pontage et la tension d’alimentation |
| Le portail s’arrête dès la fermeture | Mauvais alignement, obstacle dans le faisceau, mauvais paramètre d’entrée | Réaligner, nettoyer, vérifier le menu ou les dipswitches |
| Le portail inverse sa course sans obstacle visible | Faux contact, cellule trop sensible, infiltration d’eau, mauvais serrage | Inspecter les borniers, sécher, tester la continuité du contact |
| Le défaut apparaît par temps humide ou en plein soleil | Boîtier mal étanché, lentille encrassée, réflexion parasite | Améliorer l’étanchéité, nettoyer, ajuster légèrement l’angle |
| Le fonctionnement est bon en mode ponté mais pas en service normal | Entrée mal configurée ou photocellule incompatible | Revoir le type d’entrée attendu par la carte et la compatibilité du modèle |
Quand je veux gagner du temps, je contrôle d’abord la continuité du contact NF, puis la tension d’alimentation, puis l’alignement visuel. Ce trio suffit à éliminer la majorité des défauts courants. Si le problème persiste, je relis la notice de la carte plutôt que de multiplier les essais au hasard : sur une motorisation, la différence entre une entrée « sécurité fermeture » et une entrée « sécurité ouverture » change complètement le comportement. Une fois les défauts traités, il reste à verrouiller l’installation pour qu’elle reste fiable dans le temps.
Les réglages qui transforment un câblage correct en vraie sécurité
Le branchement n’est qu’une partie du travail. Ce qui fait la qualité finale de l’installation, c’est la cohérence entre le schéma, l’implantation et la configuration de la carte. J’aime bien terminer par une série de vérifications très concrètes, parce que c’est là que l’installation passe d’« acceptable » à franchement robuste.
- Je note les bornes utilisées et la fonction associée, pour éviter toute confusion lors d’une maintenance future.
- Je laisse un peu de réserve de câble, sans créer de boucle inutile dans le boîtier.
- Je serre les presse-étoupes correctement pour éviter l’eau et les faux contacts.
- Je teste le portail à l’ouverture, à la fermeture et après une coupure/reprise d’alimentation.
- Je vérifie le comportement en conditions réelles : soleil, pluie légère, passage d’un véhicule et obstacle simulé.
- Je n’utilise jamais un pontage permanent comme solution de confort.
Si je devais résumer l’approche en une phrase, je dirais ceci : un bon câblage de photocellules n’est pas seulement un raccordement juste, c’est un ensemble cohérent entre la carte, la pose et la logique de sécurité. C’est cette cohérence qui évite les arrêts intempestifs, les zones mortes et les fausses certitudes. En pratique, je préfère toujours une installation un peu plus exigeante au départ qu’un portail qui « marche à peu près » mais qui ne protège pas vraiment.
