Un volet roulant peut être parfaitement motorisé et pourtant refuser de bouger à cause d’un seul conducteur mal raccordé. Le branchement d’un moteur de volet roulant demande surtout de distinguer le neutre, la terre et les deux commandes de sens, puis de respecter la protection du circuit. Voici la méthode pour choisir le bon schéma, câbler une commande filaire ou radio, éviter les erreurs dangereuses et diagnostiquer une installation qui ne fonctionne pas.
Les repères essentiels pour raccorder un volet roulant en toute sécurité
- Moteur filaire : le neutre et la terre vont directement au moteur, tandis que deux conducteurs commandent la montée et la descente.
- Protection : prévoyez généralement un circuit spécialisé en 1,5 mm² protégé par un disjoncteur 16 A, sous protection différentielle 30 mA.
- Règle impérative : les sorties montée et descente ne doivent jamais être alimentées en même temps.
- Moteur radio : l’alimentation arrive directement au moteur, mais la commande et la configuration dépendent du fabricant.
- Avant toute intervention : coupez le courant au tableau et vérifiez réellement l’absence de tension avec un appareil adapté.
Comprendre le branchement d’un volet roulant avant de toucher aux fils
La première chose que je vérifie est le type de motorisation. Un modèle filaire reçoit les ordres par un interrupteur inverseur, alors qu’un modèle radio reçoit généralement son alimentation directement et communique avec une télécommande ou un module domotique.
Sur un moteur filaire 230 V classique, le câble comporte souvent quatre conducteurs utiles. Les couleurs sont généralement celles du tableau ci-dessous, mais la notice du moteur reste la référence, car certains fabricants utilisent des repérages différents.
| Conducteur | Fonction | Raccordement habituel |
|---|---|---|
| Bleu | Neutre | Directement vers le neutre du circuit |
| Vert et jaune | Conducteur de protection | Vers la terre, si le moteur possède une borne prévue à cet effet |
| Marron ou gris | Commande d’un sens | Sortie montée ou descente de l’inverseur |
| Noir ou autre couleur de phase | Commande de l’autre sens | Sortie descente ou montée de l’inverseur |
Le principe est simple à retenir. L’interrupteur envoie la phase sur un seul des deux fils de commande à la fois. Le moteur inverse alors son sens de rotation. Si les deux ordres sont envoyés simultanément, le moteur ou la commande peut être endommagé.
Préparer une alimentation conforme et un chantier sûr
Pour une installation neuve ou une rénovation complète, la NF C 15-100 prévoit un circuit spécialisé pour les moteurs de volets roulants. La configuration courante est un câble en cuivre de 1,5 mm² protégé par un disjoncteur divisionnaire de 16 A, lui-même placé sous une protection différentielle de 30 mA.
Une section de 2,5 mm² reste possible, notamment lorsque le cheminement est long ou que l’on souhaite conserver une réserve. Elle ne permet pas pour autant d’augmenter librement le calibre du disjoncteur. Le choix final dépend de la longueur de la ligne, du mode de pose et de la puissance des moteurs.
La norme ne fixe pas nécessairement un nombre universel de volets par circuit si la protection est adaptée. Dans la pratique, je préfère toutefois répartir les appareils sur deux circuits au-delà de huit volets. Une panne ou un déclenchement laisse ainsi une partie des ouvertures fonctionnelle, ce qui est particulièrement appréciable dans une maison équipée de volets électriques partout.
Lire aussi : Clavier à code portail motorisé - Le guide pour un accès facile
Le matériel à réunir
- un interrupteur inverseur compatible avec un volet roulant, avec verrouillage électrique ou mécanique entre les deux sens ;
- un disjoncteur divisionnaire adapté au circuit, généralement 16 A ;
- des conducteurs de section appropriée et des connecteurs conformes ;
- une boîte d’encastrement suffisamment profonde pour accueillir les connexions ;
- un vérificateur d’absence de tension, et non un simple tournevis testeur ;
- la notice du moteur et celle de la commande.
Coupez le disjoncteur concerné, empêchez sa remise sous tension et contrôlez l’absence de tension avant de dénuder un fil. Si le tableau est ancien, si les conducteurs sont impossibles à identifier ou si la terre est absente, je m’arrête là et je fais intervenir un électricien. Une erreur sur un circuit 230 V ne se résume pas à un volet qui reste fermé.
Réaliser le raccordement filaire étape par étape
Dans le montage le plus courant, l’alimentation arrive dans la boîte de l’interrupteur ou dans une boîte de dérivation. La phase est distribuée vers la borne commune de l’inverseur, tandis que le neutre et la terre continuent directement vers le moteur.

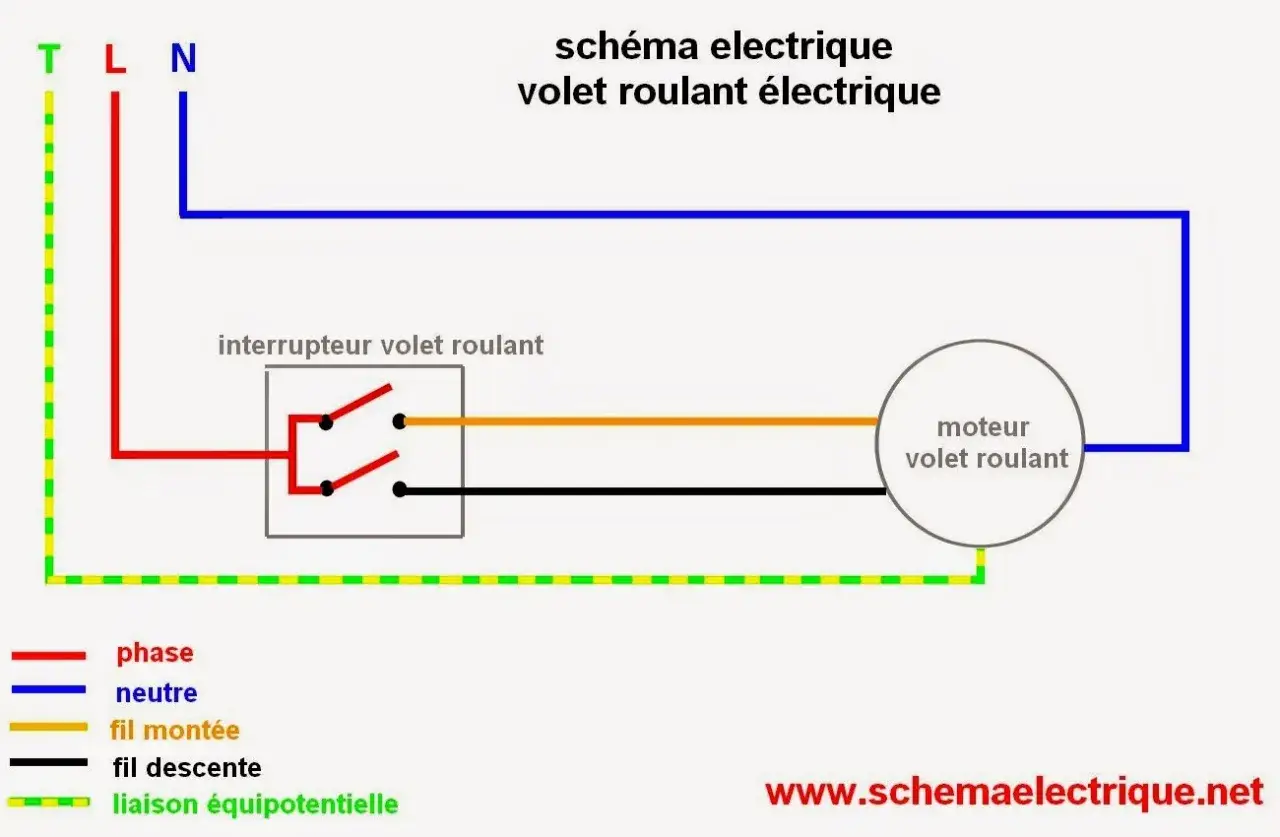

Schéma de principe : phase du tableau vers la borne L de l’inverseur, sorties montée et descente de l’inverseur vers les deux fils de commande du moteur, neutre du tableau vers le neutre du moteur, terre du tableau vers la terre du moteur.
- Repérez les conducteurs à partir de la notice et contrôlez leur continuité si l’installation est ancienne.
- Raccordez la phase sur la borne commune, souvent repérée L ou COM, de l’interrupteur.
- Raccordez les deux retours sur les bornes marquées par des flèches haut et bas. Leur ordre pourra être inversé lors du test si le sens de fonctionnement ne correspond pas aux boutons.
- Reliez le neutre de l’alimentation au neutre du moteur avec une connexion protégée dans la boîte.
- Reliez la terre au conducteur de protection du moteur lorsque celui-ci en est équipé. Le vert et jaune ne doit jamais servir de fil de commande.
- Refermez la boîte, fixez l’interrupteur et vérifiez qu’aucun conducteur ne peut être pincé ou tiré.
- Remettez sous tension puis testez brièvement la montée et la descente.
Si le volet monte quand vous appuyez sur la descente, coupez à nouveau le courant et inversez les deux fils de commande sur l’inverseur. Ne modifiez jamais le câblage sous tension. Les fins de course intégrées au moteur arrêtent normalement le tablier en position haute et basse, mais elles doivent parfois être réglées selon le modèle.
Choisir entre commande filaire, radio et connectée
Le choix de la commande influence directement le câblage. En rénovation, je ne conseille pas automatiquement de casser le mur pour retrouver un conducteur manquant. Une solution radio peut être plus propre, à condition d’accepter la dépendance aux piles, à l’électronique et à la compatibilité entre les équipements.
| Solution | Câblage | Atouts | Limites |
|---|---|---|---|
| Commande filaire | Phase commutée, neutre, terre et deux retours de commande selon le montage | Simple, robuste et facile à dépanner | Travaux de câblage nécessaires entre le moteur et la commande |
| Moteur radio | Alimentation directe du moteur, généralement phase, neutre et terre | Installation plus souple et commande à distance | Appairage, piles et protocole propriétaire à prendre en compte |
| Commande connectée | Module compatible avec le moteur et l’installation existante | Scénarios, horaires, pilotage smartphone et intégration domotique | Compatibilité, réseau et parfois présence obligatoire du neutre dans la boîte |
À titre indicatif, un interrupteur filaire coûte souvent 15 à 50 euros, une commande radio environ 50 à 150 euros et un module connecté entre 70 et 200 euros. Pour un remplacement complet posé, le budget peut atteindre 200 à 500 euros par volet lorsque le moteur, le câblage ou la maçonnerie sont à reprendre. Ce sont des ordres de grandeur, pas un tarif garanti.

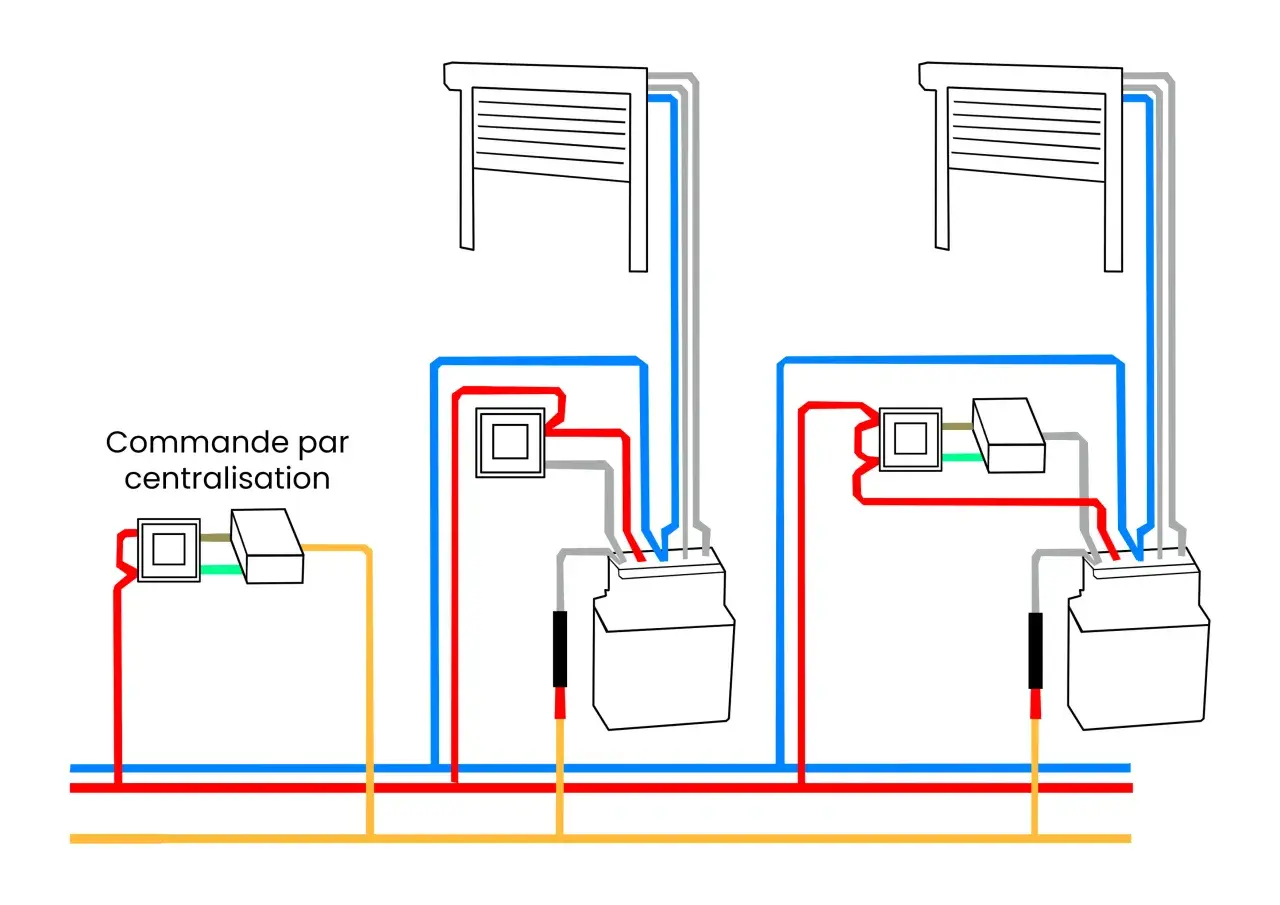

Pour piloter plusieurs volets avec une seule commande, je déconseille le raccordement direct en parallèle des sorties moteur. Il faut utiliser un équipement prévu pour cette fonction, comme un module de centralisation ou des relais adaptés. Chaque moteur doit rester protégé contre l’alimentation simultanée de ses deux directions.
Identifier les pannes après le raccordement
Un volet qui ne réagit pas ne signifie pas forcément que le moteur est hors service. Je commence toujours par le tableau électrique, puis je remonte méthodiquement vers la commande et le moteur au lieu de changer des pièces au hasard.
- Le disjoncteur déclenche immédiatement : recherchez un court-circuit, un fil pincé, une connexion mal isolée ou une inversion entre conducteurs actifs.
- Le moteur ne fait aucun bruit : contrôlez la présence de la phase sur la commande, le neutre direct et les connexions dans la boîte.
- Le moteur bourdonne : le tablier peut être bloqué mécaniquement, ou les deux commandes peuvent être activées en même temps.
- Le volet fonctionne dans un seul sens : vérifiez le fil de montée ou de descente, la borne correspondante et l’état de l’inverseur.
- Le sens est inversé : échangez les deux retours de commande hors tension.
- Le moteur s’arrête après plusieurs essais : une protection thermique peut avoir déclenché. Laissez-le refroidir et cherchez la cause du forçage.
Sur une motorisation radio ou connectée, ajoutez le contrôle de la pile, de l’appairage et du réseau. Un module peut apparaître hors ligne alors que le moteur est correctement alimenté. Dans ce cas, je teste d’abord la commande locale ou la procédure de réinitialisation du fabricant avant de reprendre tout le câblage.
La mise en service qui évite les mauvaises surprises
Une fois le volet opérationnel, je vérifie les deux fins de course, l’arrêt entre les positions et l’absence de bruit anormal. Le tablier doit monter et descendre sans point dur, sans frottement excessif et sans devoir maintenir le bouton plus longtemps que prévu.
Repérez le disjoncteur sur le tableau et conservez la notice du moteur dans le dossier électrique du logement. Si toutes les ouvertures extérieures sont motorisées, prévoyez aussi au moins une issue manuelle ou une manivelle de secours. C’est un détail souvent oublié, mais il peut faire toute la différence lors d’une panne générale ou d’un défaut de commande.
Le bon raccordement repose finalement sur trois contrôles simples : le moteur reçoit la bonne alimentation, l’inverseur n’envoie jamais les deux directions ensemble et chaque connexion reste accessible, protégée et conforme à la notice. Si l’un de ces points vous échappe, le coût d’un diagnostic professionnel reste préférable au risque de détériorer le moteur ou l’installation électrique.
