Les points essentiels avant le premier branchement
- Repérer d’abord les bornes d’alimentation, de moteur, de commande et de sécurité, car c’est la logique du coffret qui dicte tout le reste.
- Dimensionner les gaines et les sections de câble selon la longueur réelle, pas “à l’œil”, pour éviter chute de tension et défauts intermittents.
- Respecter la chaîne de sécurité: photocellules, bord sensible, arrêt, déverrouillage manuel et signalisation doivent rester cohérents entre eux.
- Ne pas mélanger le secteur et les commandes basse tension dans le même cheminement si la carte n’est pas prévue pour cela.
- Tester le portail en conditions réelles avant de refermer le coffret, puis vérifier à nouveau après quelques cycles.
Lire le schéma avant de brancher quoi que ce soit

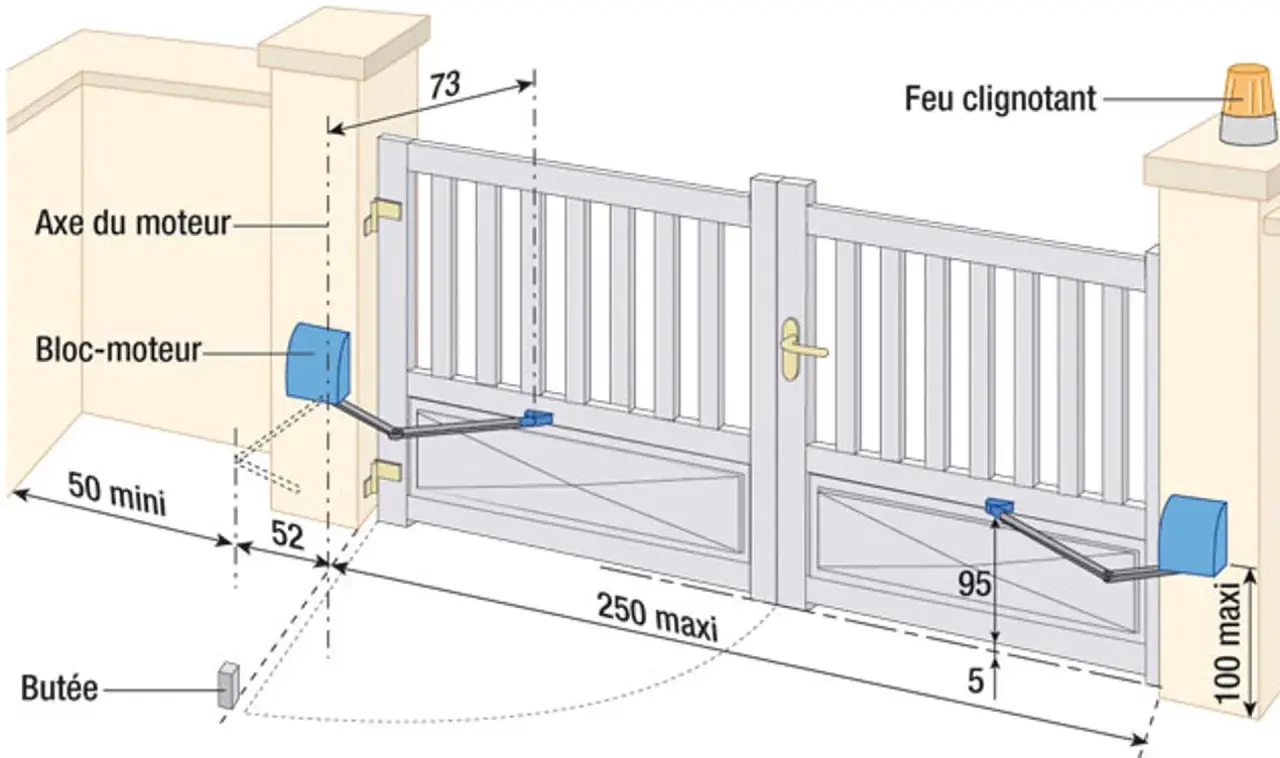

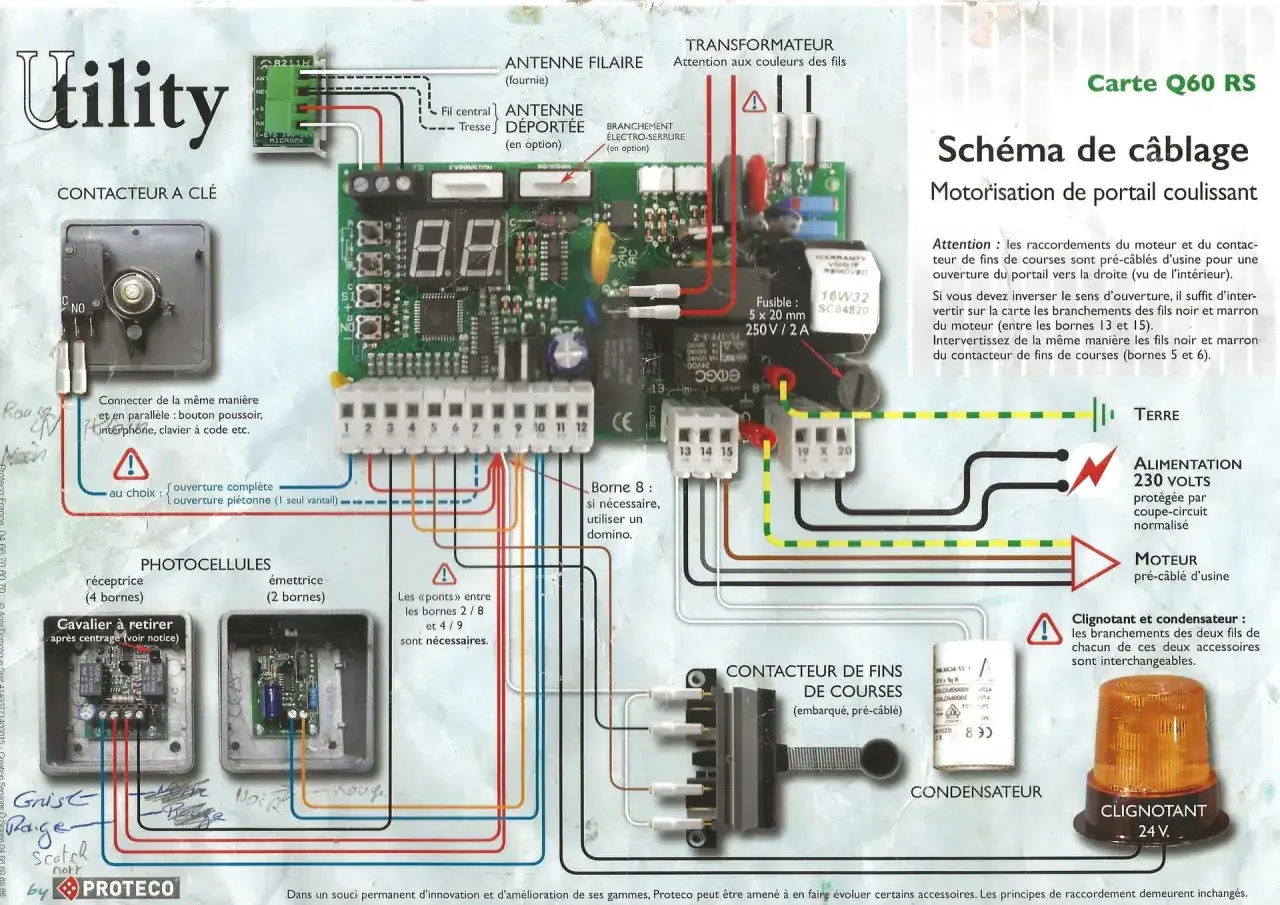

Quand je déchiffre un schéma de portail coulissant, je cherche d’abord quatre familles de bornes: l’arrivée secteur, la sortie moteur, les entrées de commande et la chaîne de sécurité. `COM`, `NC` et `NO` ne sont pas du jargon décoratif: `COM` est le commun, `NC` un contact normalement fermé et `NO` un contact normalement ouvert. C’est souvent là que tout se joue, parce qu’une photocellule câblée sur la mauvaise logique bloque la fermeture ou, pire, désactive une sécurité sans que cela saute aux yeux.
Je procède toujours dans le même ordre:
- Alimentation pour identifier la phase, le neutre et la terre, ou l’équivalent selon la carte.
- Moteur pour repérer les sorties qui pilotent l’ouverture et la fermeture.
- Commandes pour le bouton poussoir, le sélecteur à clé, l’ouverture piétonne ou l’interphone.
- Sécurités pour les photocellules, le bord sensible, l’arrêt et les dispositifs anti-obstacle.
- Signalisation pour le clignotant, l’éclairage ou les sorties accessoires.
Je conseille aussi de noter au feutre les fonctions directement dans le coffret avant de serrer la première vis. Une photo nette du bornier fait gagner un temps fou au prochain entretien. Une fois cette lecture faite, on peut préparer le cheminement des câbles sans improvisation.
Préparer les gaines et les sections de câble
Les installations qui tiennent dans la durée sont rarement celles où l’on a “fait passer ce qu’on pouvait”. Les notices de fabricant recommandent généralement un fourreau annelé de 40 mm pour la liaison moteur, des gaines de 25 mm pour les accessoires et un départ de 20 mm pour les liaisons complémentaires. Ce n’est pas du confort superflu: c’est ce qui évite d’écraser les conducteurs et permet, plus tard, de remplacer un câble sans démonter tout le site.
| Circuit | Section typique | Remarque utile |
|---|---|---|
| Alimentation de la carte 230 V | 3G 1,5 mm² jusqu’à 20 m, puis 3G 2,5 mm² entre 20 et 30 m | En extérieur, je privilégie un câble adapté aux UV et à l’humidité |
| Photocellules émetteur | 2 x 0,5 mm² | Souvent en basse tension, avec un simple contact de commande |
| Photocellules récepteur | 4 x 0,5 mm² | Le récepteur a souvent besoin de l’alimentation et du contact de sécurité |
| Commandes filaires | 2 x 0,5 mm² | Poussoir, sélecteur à clé, ouverture piétonne ou contact sec d’interphonie |
| Clignotant | 2 x 0,5 mm² | Vérifier la tension de sortie et la puissance admissible |
| Antenne | RG58 jusqu’à 5 m | Éviter les rallonges bricolées qui dégradent la portée radio |
| Bus ou liaison de communication | UTP CAT5 jusqu’à 1000 m si la centrale le prévoit | Seulement sur les cartes compatibles |
Je garde aussi un réflexe simple: en extérieur, un câble 230 V passe en général mieux avec une gaine et une protection adaptées à l’environnement, tandis qu’en basse tension je reste rigoureux sur la section et sur la séparation avec la puissance. Si la longueur réelle s’écarte du tableau, je recalcule la section selon l’intensité et la chute de tension. C’est particulièrement vrai quand plusieurs accessoires partent du même cheminement.
Raccorder l’alimentation et le moteur sans confondre puissance et commande
Je sépare toujours le secteur de la logique de commande. L’arrivée 230 V AC entre sur la carte selon le repérage du fabricant, puis le moteur se raccorde sur les sorties prévues, jamais sur un bornier improvisé. Sur une centrale 24 V, la carte alimente elle-même le moteur et les accessoires basse tension; sur une solution 230 V, la puissance suit une logique plus directe, mais le principe reste le même: on suit le marquage, pas la couleur supposée des fils.
Les points que je contrôle systématiquement sont les suivants:
- couper l’alimentation et retirer les batteries éventuelles avant toute intervention;
- faire entrer les câbles par les passe-câbles prévus, sans les écraser sous le capot;
- maintenir une terre continue sur toutes les parties métalliques concernées;
- serrer chaque conducteur proprement, avec embout si le câble est multibrin;
- garder les fils de commande à l’écart des parties qui chauffent, comme le moteur ou le transformateur;
- vérifier, sur les modèles concernés, le raccordement des fins de course ou de l’encodeur selon la notice du constructeur.
Si le portail force mécaniquement, aucun câblage propre ne compensera un mauvais réglage de butée, de crémaillère ou d’alignement. Je préfère toujours corriger la mécanique avant d’accuser l’électronique. C’est ensuite seulement qu’il faut passer aux accessoires de sécurité, car c’est eux qui transforment une installation qui “bouge” en installation qui protège vraiment.
Brancher les accessoires de sécurité sans casser la logique du système
C’est la partie que les installations bâclées négligent le plus, alors qu’elle détermine la sécurité réelle. Les photocellules, le bord sensible, le bouton d’arrêt, le contact de passage piéton, le sélecteur à clé et le clignotant n’ont pas le même rôle. Si l’un d’eux est mal câblé, la carte peut refuser la fermeture, inverser le mouvement ou bloquer tout ordre.
Je raisonne toujours en termes de fonction, pas seulement de borne:
- Photocellules pour couper ou inverser le mouvement en cas d’obstacle dans l’axe du portail.
- Bord sensible pour protéger les zones de pincement et les bords mobiles.
- Bouton poussoir ou sélecteur à clé pour la commande locale en ouverture, fermeture, stop ou mode piéton.
- Clignotant pour annoncer le mouvement et rendre le portail visible depuis la voirie ou la cour.
- Antenne pour améliorer la portée radio sans toucher à la chaîne de sécurité.
- Module domotique si l’on veut intégrer l’ouverture à un scénario connecté, sans jamais contourner les sécurités physiques.
J’insiste sur deux limites très concrètes. D’abord, la sortie accessoires d’une carte ne doit pas être surchargée: sur beaucoup de centrales, la puissance totale disponible pour les accessoires 24 V ne dépasse pas 20 W. Ensuite, le clignotant est souvent limité à 25 W maximum. Ces chiffres paraissent petits, mais c’est précisément là que se glissent les défauts bizarres: voyant qui faiblit, cellule instable, carte qui chauffe ou redémarrages erratiques.
Sur certaines cartes, les photocellules sont même surveillées par un test automatique: si la sécurité ne répond pas correctement, les commandes sont neutralisées. Je trouve cette logique saine, parce qu’elle préfère un arrêt net à une fausse impression de sécurité. Une fois cette chaîne sécurisée, reste à choisir le bon type de centrale pour l’usage prévu.
Choisir entre une centrale 24 V et une solution 230 V
Le voltage n’est pas qu’une question de catalogue. Il influence la finesse du réglage, la gestion de l’effort, la place laissée à la domotique et la manière dont l’installation réagit à l’usure. En pratique, je regarde d’abord le poids du portail, la fréquence d’ouverture et le niveau de confort attendu, puis seulement l’alimentation disponible.
| Critère | 24 V | 230 V |
|---|---|---|
| Usage courant | Très courant sur les installations résidentielles et les cycles fréquents | Fréquent sur des installations plus simples ou sur des parcs existants |
| Réglages | Plus finement pilotés, avec gestion plus souple du mouvement | Souvent plus direct, parfois plus sobre en options |
| Sécurité et diagnostic | Souvent riche en fonctions de contrôle et d’autotest | Peut rester très complet, mais varie davantage selon la carte |
| Domotique | Souvent plus facile à intégrer proprement | Possible aussi, si l’interface de la carte le permet |
| Maintenance | Très lisible quand la carte est bien conçue | Robuste, mais parfois moins confortable pour le réglage fin |
Je privilégie le 24 V quand je veux un mouvement plus progressif, une meilleure surveillance des sécurités et une future intégration connectée. Le 230 V garde du sens quand la logique doit rester simple, lorsque l’on reprend une installation existante ou quand la carte est pensée pour un usage domestique classique. Une carte 230 V bien conçue peut rester très claire à câbler, avec des photocellules traditionnelles et des fonctions de sécurité tout à fait sérieuses; le point décisif n’est donc pas le voltage seul, mais l’ensemble poids, fréquence et environnement d’usage.
Les vérifications qui évitent les pannes au premier usage
Je ne referme jamais un coffret après un simple “ça démarre”. Je fais une série de tests courts mais complets, parce que c’est là que les erreurs de câblage apparaissent. Le plus utile est souvent le plus banal: si le portail s’ouvre mais refuse de se fermer, je regarde d’abord la photocellule, le contact NC et le pont oublié avant de suspecter la carte.
| Symptôme | Cause probable | Premier contrôle |
|---|---|---|
| Le portail ne réagit pas | Absence d’alimentation, moteur déverrouillé, fusible déclenché, commande inopérante | Présence réseau, verrouillage du motoréducteur, continuité des ordres |
| Le portail s’ouvre mais ne se ferme pas | Photocellule active, contact NC ouvert, mauvais paramétrage de sécurité | Alignement, pontage éventuel, logique d’entrée |
| Mouvement saccadé ou arrêt aléatoire | Section de câble trop faible, câble trop long, parasites, serrage imparfait | Cheminement, longueur, qualité des connexions |
| Clignotant faible ou accessoires instables | Surcharge de sortie ou mauvaise tension | Puissance totale et tension réelle au bornier |
Les derniers points que je vérifie avant de refermer le coffret
Avant de conclure, je garde trois habitudes qui font une vraie différence sur la durée: je photographie le bornier, je laisse un repère lisible dans le coffret et je note les réglages essentiels, surtout la sensibilité, la temporisation et la logique de fermeture. Je m’assure aussi que les câbles ne tirent pas sur les bornes et qu’aucun conducteur n’est écrasé sous le capot. Enfin, je demande toujours un dernier passage visuel après quelques cycles, parce qu’un défaut mineur apparaît souvent à chaud, à froid ou après un premier effort du moteur.
Un câblage propre se reconnaît à sa lisibilité autant qu’à son fonctionnement. S’il faut retenir une seule règle, c’est celle-ci: la puissance fait bouger le portail, mais ce sont la cohérence des sécurités et la netteté du coffret qui rendent l’installation fiable au quotidien. En gardant cette logique, on évite les pannes invisibles et on obtient un accès motorisé qui reste simple à vivre, même quand l’installation évolue vers plus de confort connecté.
