Branchement caméra de surveillance - Le guide pour une installation fiable

Un bon raccordement fait souvent toute la différence entre une caméra qui rassure et une installation qui multiplie les coupures. Dans ce guide, je passe en revue le branchement camera de surveillance, les schémas les plus fiables, le câblage à prévoir, les erreurs que je vois le plus souvent et les points de vigilance propres à la France. L’idée est de vous aider à choisir une architecture simple à poser, durable et cohérente avec votre usage réel.

Choisir le bon schéma de raccordement

Quand je pars de zéro, je tranche d’abord sur l’architecture. C’est le point qui évite le plus de reprises plus tard. Le PoE me semble souvent le meilleur choix dès qu’on veut une installation nette: un seul câble Ethernet transporte les données et l’alimentation, ce qui réduit les prises à prévoir et simplifie la maintenance. À l’inverse, une caméra Wi-Fi ou une caméra alimentée en 12 V peut rester pertinente, mais seulement si le site s’y prête vraiment.

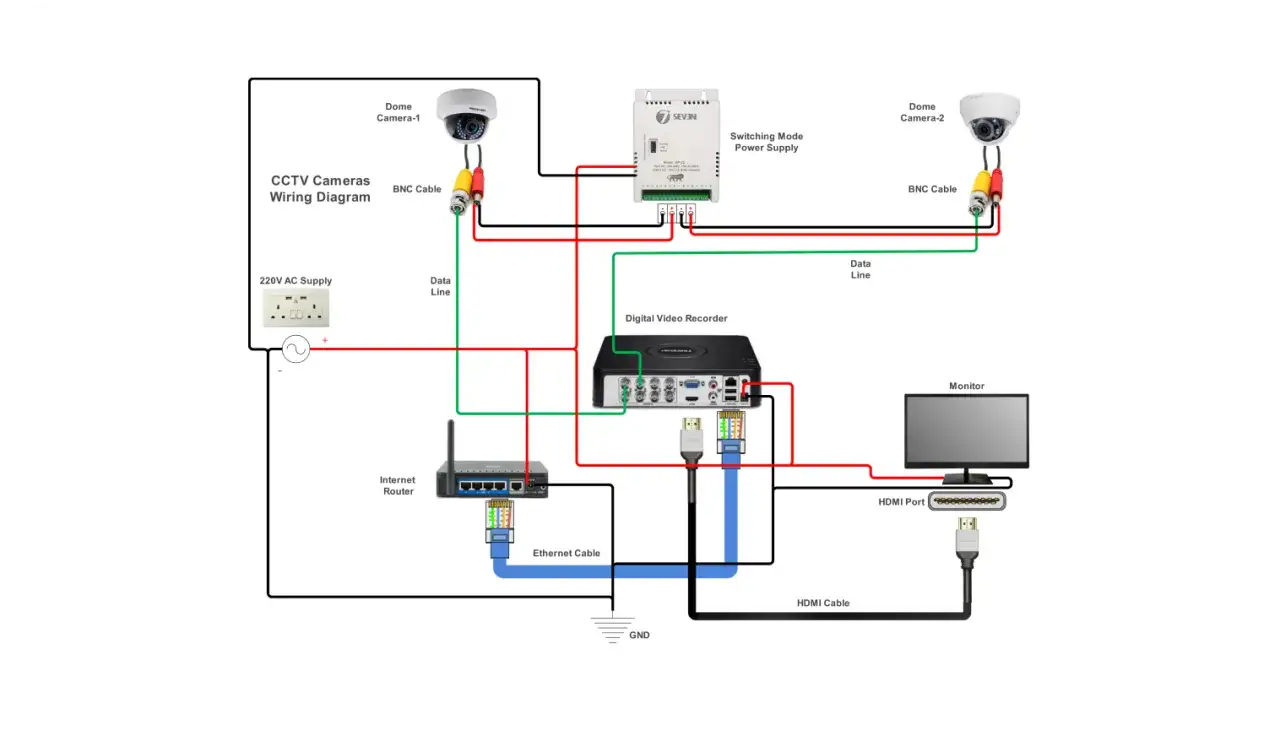

Je distingue aussi deux équipements qu’on confond souvent: le NVR, qui enregistre les caméras IP sur le réseau, et le DVR, qui gère plutôt des caméras analogiques. Le premier s’intègre mieux à une installation moderne; le second reste utile quand on veut prolonger un parc existant. Une fois ce choix posé, tout le reste devient beaucoup plus lisible.

Préparer le trajet des câbles avant de percer

Je vois trop d’installations ratées pour une raison simple: on perce d’abord, on réfléchit ensuite. Or le passage des câbles décide souvent de la qualité finale du système. Avant même de fixer une caméra, je mesure la longueur réelle du chemin, je vérifie où arrive l’alimentation et je repère le point de concentration réseau. Sur un lien PoE, je garde en tête le plafond des 100 m par liaison, patch cords compris; au-delà, je change d’architecture plutôt que de forcer.

• Je mesure la distance totale, pas seulement la distance “à vol d’oiseau”.
• Je choisis un câble Cat5e minimum pour le PoE, et souvent du Cat6 si le parcours est long ou exposé à des perturbations.
• Je prévois une boîte de jonction à l’extérieur pour protéger la connexion et éviter qu’elle ne prenne l’eau.
• Je pense au presse-étoupe, c’est-à-dire la pièce qui serre et étanchéifie l’entrée du câble dans le boîtier.
• Je garde un point sec pour le switch PoE, le NVR ou l’injecteur.
• Je teste l’endroit avec la caméra, le téléphone ou un ordinateur avant de fixer définitivement le support.

Sur une maison connectée, j’aime bien ajouter une petite marge de confort au câblage. Ce n’est pas du luxe: cela évite les tensions sur les connecteurs, les reprises de gaine et les boîtiers exposés à moitié dehors. Une fois cette partie préparée, le raccordement PoE se fait proprement et sans improvisation.

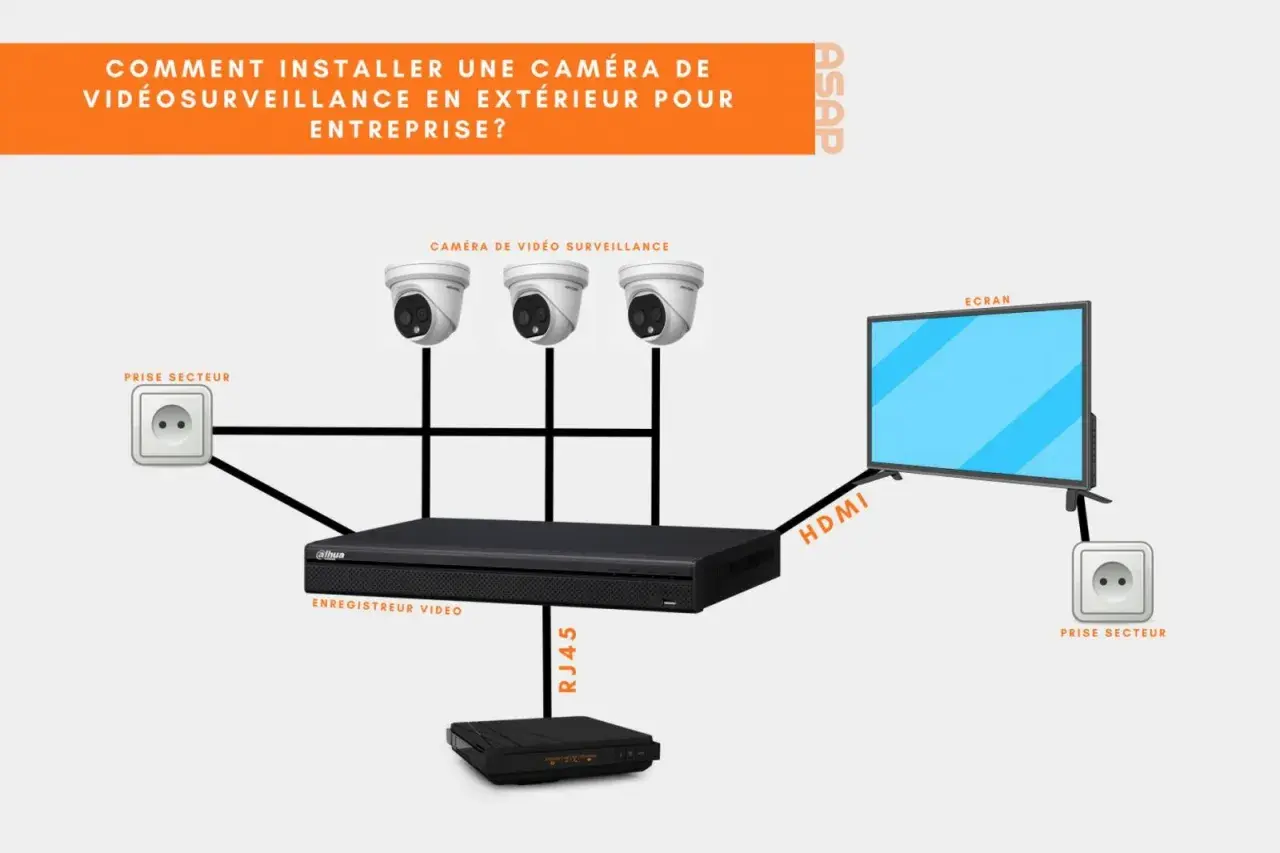

Raccorder une caméra PoE sans se tromper

Le PoE est la méthode que je privilégie le plus souvent, parce qu’elle résout d’un coup la question de l’alimentation et celle du transport vidéo. Le principe est simple: la caméra reçoit la donnée et l’énergie par le même câble Ethernet. Dans les faits, cela allège le chantier, réduit le nombre de prises visibles et facilite le diagnostic si une ligne tombe en panne.

1. Je fixe d’abord le support de la caméra et je fais sortir le câble au bon endroit, sans le tendre à l’excès.
2. Je raccorde le câble Ethernet à la caméra, puis au port PoE du switch, du NVR PoE ou de l’injecteur PoE.
3. Je vérifie que le port utilisé fournit assez de puissance pour le modèle choisi.
4. Je protège la jonction dans un boîtier ou derrière la platine prévue par le fabricant.
5. J’ajoute la caméra dans l’interface du NVR ou dans l’application, puis je contrôle l’image en direct.
6. Je teste la vision nocturne, la détection de mouvement et l’angle réel avant de serrer définitivement la fixation.

Pour une caméra fixe, un standard PoE classique suffit souvent. En revanche, dès qu’on passe sur une caméra motorisée, une PTZ ou un modèle plus gourmand, je regarde le budget en PoE+ ou au-delà. PoE ne veut pas dire “puissance illimitée”; c’est justement là que beaucoup d’installations sous-dimensionnées se mettent à décrocher au premier usage un peu exigeant.

Si la ligne est longue ou si plusieurs caméras partagent le même switch, je contrôle aussi le budget total du PoE. Le sujet est moins visible que le choix de la caméra, mais il change tout au moment de la mise en service. Une fois ce paramètre bien géré, on peut passer à des cas un peu plus piégeux: le Wi-Fi et le 12 V.

Quand la caméra est en Wi-Fi ou en 12 V

Le Wi-Fi donne une impression de simplicité, mais il ne supprime pas le vrai sujet: la caméra doit toujours être alimentée. En pratique, il faut donc une prise à proximité ou un bloc 12 V bien placé. Le sans-fil ne porte que les données, pas le courant. Et si le signal traverse plusieurs murs, je préfère souvent ajouter un point d’accès ou revoir l’emplacement plutôt que d’accepter une liaison instable.

Je ne diabolise pas le Wi-Fi. Il rend service dans un petit logement ou sur une zone simple à couvrir. Mais dès qu’on demande de la fiabilité, de la continuité et un vrai confort de maintenance, il finit souvent par coûter du temps. C’est pour cela que je reviens si souvent au PoE: il impose un peu plus de préparation, mais il simplifie la suite.

Les erreurs qui font perdre du temps au premier test

La plupart des pannes de début d’installation ne viennent pas de la caméra elle-même. Elles viennent d’un détail de câblage, d’un mauvais dimensionnement ou d’une connexion laissée trop exposée. Je les regroupe en quelques erreurs très répétitives, faciles à éviter si on les anticipe dès le départ.

• Dépasser les 100 m sur une liaison Ethernet PoE sans changer d’architecture.
• Monter une caméra qui demande plus de puissance que le port ne peut en fournir.
• Utiliser un câble intérieur dans une zone humide ou en extérieur sans protection adaptée.
• Laisser une prise RJ45, un adaptateur ou un domino à l’air libre derrière la caméra.
• Multiplier les rallonges et les coupleurs jusqu’à rendre le diagnostic impossible.
• Oublier de tester la vision nocturne, l’orientation et la détection de mouvement avant la fixation finale.
• Ne pas prévoir d’ondulation de secours, alors qu’un petit onduleur peut maintenir l’enregistrement pendant une coupure brève.

J’ajoute deux habitudes simples qui font gagner du temps sur le long terme: étiqueter chaque câble et garder un petit plan de raccordement à jour. Cela semble banal, mais au moment de remplacer une caméra, de déplacer un switch ou de diagnostiquer une perte de signal, ces deux réflexes font une vraie différence. Le dernier point, souvent sous-estimé, n’est pas technique mais réglementaire: en France, il faut aussi savoir ce qu’on a le droit de filmer.

Le cadre français à respecter avant d’activer l’enregistrement

En France, la règle de base est claire: chez un particulier, on peut installer des caméras pour sécuriser son domicile, mais on doit rester dans la sphère privée. La CNIL rappelle qu’il ne faut pas filmer la voie publique, même pour protéger un véhicule garé devant la maison, et qu’il faut préserver la vie privée des voisins, des visiteurs et des passants. Dit autrement, le meilleur angle technique n’est pas forcément le bon angle juridique.

• Je filme l’intérieur de la propriété, le jardin ou l’accès privé, pas la rue.
• Je vérifie qu’aucune fenêtre voisine ou zone commune n’entre durablement dans le champ.
• Si des personnes extérieures interviennent au domicile, je les informe de la présence des caméras et de leur usage.
• Dans un cadre professionnel ou semi-professionnel, je limite l’enregistrement au strict nécessaire et je fais attention aux durées de conservation.
• Quand du personnel travaille au domicile, je ne filme pas en permanence les salariés pendant l’exercice de leur activité.

La CNIL indique aussi qu’en présence d’employés, les images ne doivent pas être conservées au-delà d’un mois, sauf cas particulier. En copropriété, ou dès qu’une caméra peut toucher des parties communes, je considère qu’il faut ralentir le chantier et valider le périmètre avant de tout brancher. C’est moins spectaculaire qu’une installation “plutôt rapide”, mais beaucoup plus sain sur la durée.

Le montage que je privilégie pour une installation durable

Quand je dois conseiller une installation qui tienne dans le temps, je pars presque toujours sur le même socle: caméras IP PoE, câble Cat6 de bonne qualité, switch PoE ou NVR PoE placé dans une zone sèche, et boîtes de jonction pour les points extérieurs. J’ajoute volontiers un onduleur si l’enregistrement doit survivre à une coupure courte. Ce montage n’est pas le moins cher à l’achat, mais il est rarement le plus coûteux à l’usage.

• PoE pour les caméras principales, surtout à l’extérieur.
• Cat5e ou Cat6 selon la longueur, la sensibilité au bruit et la marge que je veux garder.
• Boîte de jonction ou support adapté pour chaque passage en extérieur.
• Switch PoE ou NVR PoE bien dimensionné, avec un budget de puissance vérifié.
• Plan de câblage et étiquetage, pour simplifier les évolutions futures.

Si le site est petit et que les caméras restent proches d’une prise, une solution Wi-Fi ou 12 V peut suffire. Mais dès qu’on cherche un ensemble propre, fiable et facile à maintenir, je reviens presque toujours au raccordement filaire, et en particulier au PoE. C’est souvent lui qui donne à la vidéosurveillance un vrai comportement d’installation technique, pas juste de gadget connecté.
