Dans une installation électrique, la protection différentielle à 30 milliampères joue un rôle simple à comprendre et pourtant souvent mal interprété : elle coupe l’alimentation quand une fuite de courant devient dangereuse pour les personnes. Je vais expliquer à quoi elle sert vraiment, comment elle se place dans le tableau, quels types choisir selon les circuits et quels réflexes adopter pour éviter qu’une protection théorique ne laisse passer un vrai risque. J’ajoute aussi les points de contrôle qui comptent dans une maison française, surtout quand l’installation vieillit ou a été modifiée par étapes.
Les points clés à retenir avant d’intervenir sur le tableau électrique
- Le seuil différentiel sert d’abord à protéger les personnes, pas à remplacer les disjoncteurs contre les surcharges et les courts-circuits.
- Un interrupteur différentiel et un disjoncteur différentiel n’ont pas exactement le même périmètre de protection.
- Dans un logement, on répartit les circuits sur plusieurs DDR pour éviter qu’un seul défaut coupe toute la maison.
- Les circuits cuisine, lave-linge et recharge de véhicule électrique ne se traitent pas comme un éclairage standard.
- Le bouton test doit être actionné régulièrement, idéalement une fois par mois.
- Une bonne protection dépend aussi de la terre, de la répartition des circuits et du type d’appareil choisi.
Ce que protège réellement le seuil différentiel
Je vois souvent une confusion de départ : on croit qu’un différentiel sert à « éviter que ça saute ». En réalité, c’est l’inverse. Il est là pour détecter un écart entre le courant qui entre et celui qui ressort d’un circuit, ce qui traduit généralement une fuite vers la terre ou vers une masse métallique. Dès que l’écart devient suffisant, l’appareil coupe rapidement l’alimentation.
La bonne lecture du sujet est donc la suivante : le seuil de déclenchement protège les personnes avant tout. Il ne remplace ni le disjoncteur divisionnaire, qui protège le circuit contre les surintensités, ni la mise à la terre, qui reste indispensable pour évacuer certains défauts. C’est aussi pour cela que le 30 mA est si souvent cité dans l’habitat : il correspond à un compromis entre sensibilité et continuité de service. Trop sensible, il déclencherait sans cesse. Pas assez, il laisserait passer des défauts dangereux.Dans les pièces humides, cette logique devient encore plus concrète : l’eau, la vapeur et les appareils branchés en permanence augmentent les situations à risque. Je retiens donc une règle simple : le différentiel ne protège pas « parce qu’il est là », il protège seulement s’il est bien choisi, bien câblé et toujours fonctionnel. C’est justement ce qui conduit à la manière dont il s’intègre dans le tableau.
Comment il s’insère dans un tableau électrique

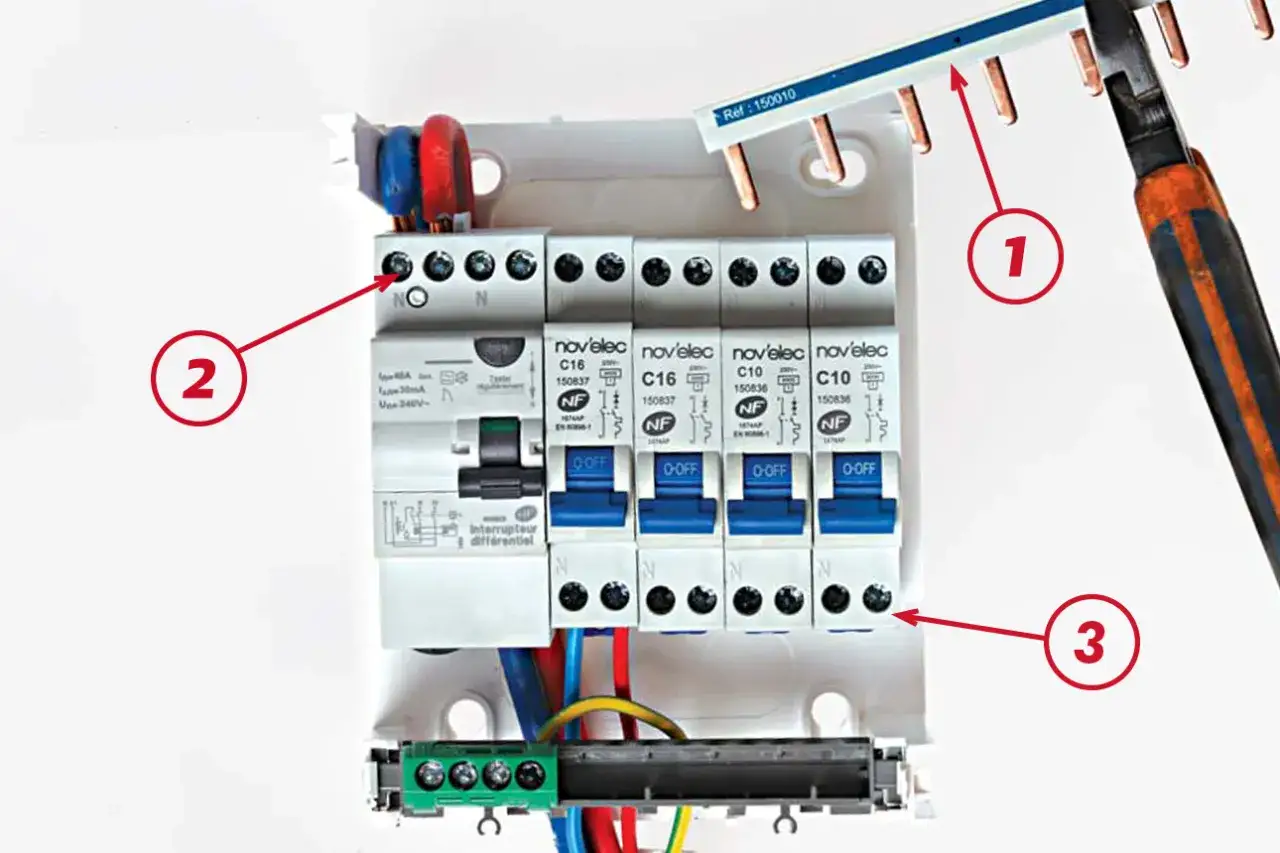

Dans un tableau résidentiel, l’interrupteur différentiel se place en tête de rangée, en amont des disjoncteurs qui protègent les circuits. Il surveille la somme des départs situés dessous et coupe la rangée entière si un défaut apparaît sur l’un des circuits raccordés. Cette architecture évite qu’une fuite isolée reste invisible et permet surtout de compartimenter les coupures.
Selon Promotelec, une habitation doit aujourd’hui compter au moins deux dispositifs différentiels 30 mA et répartir les circuits dessous, avec un maximum de 8 circuits par DDR. En pratique, c’est une règle de bon sens autant qu’une exigence de sécurité : si tout est regroupé derrière un seul appareil, le moindre défaut plonge trop de fonctions dans le noir. Dans une maison moderne, je préfère donc penser en zones logiques : éclairage d’un côté, prises de l’autre, circuits puissants ou sensibles isolés quand c’est pertinent.
Interrupteur différentiel et disjoncteur différentiel
La différence mérite d’être nette. L’interrupteur différentiel protège les personnes contre les fuites de courant, mais il ne remplace pas la protection contre les surcharges et les courts-circuits. Le disjoncteur différentiel, lui, combine ces deux fonctions dans un seul appareil. Il est pratique dans certains cas, mais il n’est pas systématiquement le meilleur choix pour tout le tableau.Lire aussi : Câble électrique maison - Le guide pour bien choisir
Le calibre compte autant que la sensibilité
On regarde souvent la sensibilité en oubliant le calibre, alors que les deux travaillent ensemble. En logement, on rencontre surtout des appareils de 40 A ou de 63 A. Le bon choix dépend de ce que la rangée alimente réellement et de la cohérence avec l’amont. Un calibre trop faible devient un goulot d’étranglement ; un calibre surdimensionné n’apporte pas forcément de bénéfice concret.
Une fois cette logique de répartition comprise, le vrai tri se fait entre les différents types de différentiels, car tous ne répondent pas aux mêmes usages.
Choisir le bon type selon les circuits
Le type d’un différentiel n’est pas un détail marketing. Il dit quels profils de défauts l’appareil sait reconnaître correctement. Dans une installation domestique, c’est souvent là que les erreurs commencent, parce qu’on met le même modèle partout « par simplicité ». En réalité, certains circuits fonctionnent très bien avec un type AC, tandis que d’autres réclament un type A, parfois un type F ou un type B selon l’équipement.
| Type | Ce qu’il gère bien | Usages typiques | Point d’attention |
|---|---|---|---|
| AC | Défauts alternatifs classiques | Éclairage, prises ordinaires, circuits simples | Moins adapté aux appareils électroniques complexes |
| A | Défauts alternatifs et certains courants composés par l’électronique | Plaques de cuisson, lave-linge, circuits de recharge de véhicule électrique selon le matériel | Souvent indispensable sur les circuits à forte composante électronique |
| F | Charges avec électronique plus sensible et meilleure tenue face à certains déclenchements intempestifs | Certains appareils motorisés, pompes, équipements sensibles aux coupures | À réserver quand le besoin est réel, sinon on complique inutilement le tableau |
| B | Courants de défaut plus complexes, y compris certains résiduels continus | Matériels spécifiques, recharge ou production selon la prescription du fabricant | À choisir sur exigence technique précise, pas par réflexe |
Pour un logement standard, je conseille de ne pas surcharger le tableau en technologies inutiles. Le bon réflexe consiste à réserver les types les plus spécifiques aux circuits qui en ont besoin, et à garder une logique simple pour le reste. C’est d’ailleurs cohérent avec les recommandations de type A pour les circuits cuisson, lave-linge et recharge de véhicule électrique quand le matériel l’exige. Cette approche limite les déclenchements parasites sans sacrifier la sécurité.
Une fois le bon type identifié, il reste encore un point décisif : éviter les erreurs de montage ou d’usage qui neutralisent la protection en pratique.
Les erreurs qui font croire qu’on est protégé alors qu’on ne l’est pas
Dans les rénovations partielles, je retrouve souvent les mêmes faiblesses. Elles ne sont pas spectaculaires, mais elles suffisent à dégrader la protection réelle. Le problème n’est pas seulement la conformité sur le papier ; c’est la manière dont le tableau se comporte le jour où un défaut apparaît.
- Confondre la fonction différentielle avec la protection contre les surcharges : un différentiel n’est pas un disjoncteur classique.
- Mettre trop de circuits sous un seul appareil, ce qui augmente les coupures générales et complique le diagnostic.
- Mélanger les neutres de plusieurs rangées, ce qui provoque des déclenchements incompréhensibles.
- Négliger la terre, alors qu’elle reste un maillon essentiel de la protection des personnes.
- Oublier les pièces d’eau et les circuits sensibles, surtout après une rénovation par étapes.
- Supposer qu’un appareil qui n’a jamais déclenché est forcément en bon état.
La salle de bains mérite une vigilance particulière : protection différentielle, liaison équipotentielle locale et matériel adapté aux volumes ne jouent pas le même rôle, mais ils se complètent. Je considère qu’une installation est fragile dès qu’un de ces trois piliers manque. Et quand le tableau est ancien, ce n’est pas toujours l’appareil qui est mauvais ; c’est parfois l’architecture globale qui est devenue trop incohérente pour bien travailler.
Cette logique amène naturellement à la vérification régulière, parce qu’un appareil non testé finit par inspirer une confiance injustifiée.
Tester, interpréter et remplacer au bon moment
Le test mensuel n’a rien d’un détail. Legrand recommande d’appuyer sur le bouton test une fois par mois pour vérifier que l’interrupteur différentiel réagit correctement. Concrètement, la manette doit tomber aussitôt. Si rien ne se passe, il ne faut pas considérer l’équipement comme « encore bon » par défaut : il faut le faire contrôler et, si besoin, le remplacer.
- Appuyer sur le bouton test du différentiel.
- Vérifier que la manette se déclenche immédiatement.
- Réarmer l’appareil après le test si tout est normal.
Quand un différentiel saute hors test, je ne commence jamais par incriminer l’appareil. Je cherche d’abord le circuit, puis l’équipement raccordé, puis les conditions d’humidité ou d’usure. Une machine à laver fatiguée, un câble abîmé, une prise extérieur exposée ou un défaut d’isolement sur un chauffe-eau peuvent provoquer une fuite intermittente. À l’inverse, si le bouton test ne déclenche plus, le problème est ailleurs : le dispositif ne joue plus son rôle et doit être sorti du service.
Ce contrôle mensuel est simple, mais il change la qualité réelle de la protection. Une installation fiable n’est pas seulement bien dessinée au départ ; elle est aussi surveillée dans le temps, et c’est ce qui me mène à la configuration que je privilégie dans une maison française moderne.
La configuration que je retiens pour une maison française moderne
Si je devais résumer une approche solide, je dirais ceci : plusieurs rangées, des circuits répartis avec logique, des types différenciés selon l’usage et un test régulier. C’est peu spectaculaire, mais c’est ce qui tient dans la durée. Dans un logement rénové, je privilégie un tableau lisible, avec des circuits bien nommés, des appareils adaptés aux usages réels et une marge suffisante pour les évolutions futures comme la recharge de véhicule électrique ou l’ajout d’équipements connectés.
Je reste aussi attentif aux rénovations partielles, parce qu’elles donnent souvent une illusion de modernité sans corriger les points faibles de fond. Si l’installation a été bricolée au fil du temps, je préfère qu’on traite d’abord la cohérence du tableau, la qualité de la terre et la répartition des différentiels avant d’ajouter des équipements plus sophistiqués. C’est là que la protection gagne vraiment en fiabilité, et c’est aussi la différence entre une sécurité affichée et une sécurité qui fonctionne lorsque le défaut arrive.
