Dans une installation domestique, la sécurité ne tient pas seulement au disjoncteur général. Un tableau différentiel bien conçu coupe très vite le courant dès qu’une fuite apparaît, avant qu’un contact direct ou indirect ne devienne dangereux. Je vais montrer à quoi sert ce dispositif, comment le choisir selon les circuits et quelles erreurs je vois le plus souvent en rénovation ou lors de l’ajout d’équipements modernes.
Ce qu’il faut garder en tête avant d’ouvrir le tableau
- Un interrupteur différentiel 30 mA protège les personnes, pas les surcharges ni les courts-circuits.
- En logement, la norme impose au moins deux dispositifs différentiels 30 mA, avec des types adaptés aux circuits.
- Un même différentiel ne doit pas protéger trop de circuits: la limite pratique est de 8 circuits en aval.
- Le type AC convient aux circuits courants, le type A aux usages plus techniques, et le type F est utile pour certains appareils sensibles.
- Le bouton test doit être actionné régulièrement; si le dispositif ne réagit pas, il faut le faire vérifier.
Le rôle précis du différentiel dans une installation domestique
Je résume la logique de départ de façon simple: l’interrupteur différentiel compare le courant qui entre et celui qui ressort. Dès qu’il détecte un écart anormal, il coupe l’alimentation du groupe de circuits concerné. Cet écart trahit généralement une fuite de courant vers la terre, un défaut d’isolement ou un appareil qui commence à se dégrader.
Le point important, c’est que ce dispositif protège les personnes. Il ne remplace ni le disjoncteur divisionnaire, qui gère les surcharges et les courts-circuits, ni une prise de terre correcte. Autrement dit, la sécurité d’un logement repose sur un trio cohérent: mise à la terre, protection différentielle et disjoncteurs adaptés.Dans une habitation, le seuil de 30 mA est la référence de protection des occupants. Au-delà, le risque de choc électrique devient sérieux. C’est pour cela que je ne traite jamais le différentiel comme un simple accessoire de tableau: c’est l’organe qui fait la différence entre un défaut contenu et un accident grave. Une fois ce rôle posé, la question devient celle de la protection réelle de chaque circuit.
Ce qu’il coupe et ce qu’il ne coupe pas
La confusion la plus fréquente consiste à croire que tous les appareils de protection du tableau font la même chose. En pratique, ils se complètent, mais chacun a son rôle. Voici la distinction que j’utilise quand je vérifie une installation.
| Appareil | Rôle principal | Ce qu’il ne fait pas | Où il intervient |
|---|---|---|---|

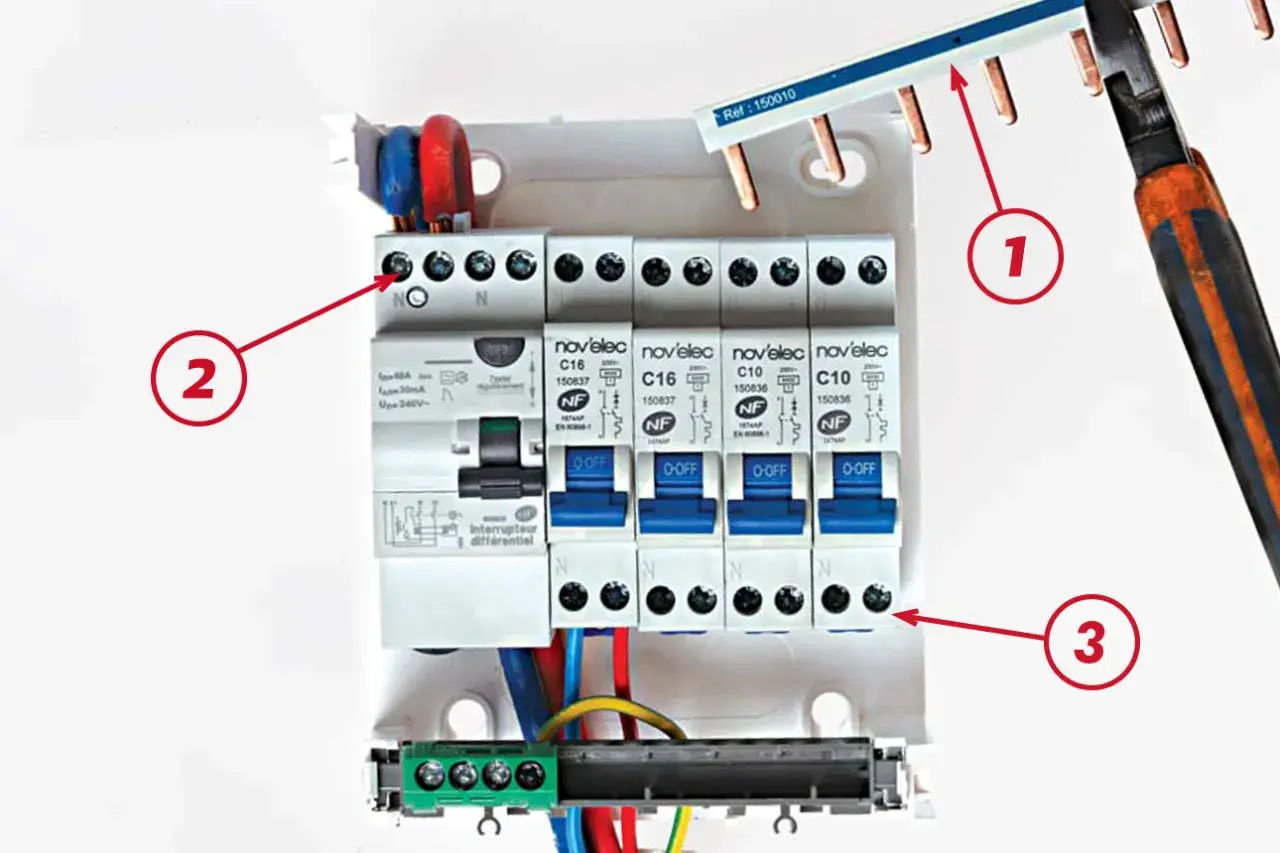

| Interrupteur différentiel 30 mA | Il détecte une fuite de courant et protège les personnes. | Il ne protège pas contre les surcharges ni les courts-circuits. | En tête de rangée, avant les disjoncteurs divisionnaires. |
| Disjoncteur divisionnaire | Il protège un circuit et ses conducteurs contre les surintensités. | Il ne repère pas à lui seul une fuite vers la terre. | Sur chaque circuit dédié ou circuit général. |
| Disjoncteur différentiel | Il combine protection différentielle et protection contre les surintensités. | Il ne dispense pas d’une bonne répartition du tableau. | Sur certains circuits spécialisés ou cas techniques précis. |
Le bon réflexe consiste donc à séparer les fonctions: l’un protège les personnes, l’autre protège les câbles et les appareils, et le troisième cumule les deux quand c’est pertinent. Je préfère cette lecture parce qu’elle évite beaucoup d’erreurs de câblage et de mauvais arbitrages lors d’une rénovation. Une fois ce partage clair, le vrai sujet devient le choix du type de différentiel selon les circuits.
Choisir le bon type selon les circuits
En logement, la base reste simple: au moins deux différentiels 30 mA, avec un type AC et un type A. Le choix du type dépend ensuite des usages que vous voulez protéger. C’est là qu’on gagne en confort, mais aussi en continuité de service.
| Type | Circuits typiques | Pourquoi je le choisis |
|---|---|---|
| AC | Éclairage, prises de courant, VMC, circuits courants | Il couvre la majorité des besoins domestiques standards. |
| A | Plaques de cuisson, lave-linge, recharge de véhicule électrique | Il est adapté aux appareils qui génèrent des composantes de courant plus complexes. |
| F | Pompe à chaleur, climatisation, pompe de piscine, congélateur, équipements sensibles | Il limite mieux les déclenchements intempestifs sur des appareils sensibles aux micro-coupures. |
Le type F n’est pas indispensable partout, mais il devient pertinent dès qu’une coupure coûte plus cher qu’un appareil un peu plus spécifique. C’est souvent le cas pour un congélateur, une pompe à chaleur ou certains équipements de domotique qu’on veut garder stables. Pour une maison classique, je conseille de raisonner d’abord par usages: circuits généraux en AC, circuits spécialisés en A, puis F quand la continuité de service compte vraiment.
Un autre repère utile: le seuil de sensibilité doit rester au plus à 30 mA pour la protection des personnes. Au-delà de ce niveau, on ne parle plus de la même efficacité de protection dans un logement. Reste ensuite à répartir tout cela dans le tableau sans le surcharger.
Répartir les circuits sans fragiliser toute l’installation
Une installation bien pensée ne met pas tous les circuits sous un seul différentiel. C’est tentant au moment de la pose, mais c’est une mauvaise idée en usage réel: au premier défaut, toute la maison peut se retrouver partiellement à l’arrêt. En pratique, je cherche à compartimenter la maison pour limiter l’effet domino.
La règle de base à retenir est simple: un différentiel ne doit pas protéger plus de 8 circuits. Au-delà, la lecture de panne devient moins confortable et le risque de coupure trop large augmente. Le calibre de 40 A suffit dans beaucoup de logements, tandis que le 63 A est choisi quand le tableau est plus chargé ou qu’on anticipe des usages plus lourds.
Dans une rénovation, je répartis généralement les circuits de cette manière:
- une rangée pour les circuits généraux, comme l’éclairage et les prises de vie courante;
- une rangée pour la cuisine et le linge, qui concentrent des usages plus exigeants;
- une rangée dédiée aux circuits sensibles, comme un congélateur, une box, une alarme ou une pompe à chaleur.
Ce découpage n’est pas décoratif. Il améliore la continuité de service et simplifie le diagnostic quand un défaut apparaît. Un autre point mérite de l’attention: le courant admissible du différentiel doit être cohérent avec l’amont et avec la charge réelle des circuits. Quand j’ai un doute, je ne tranche jamais au hasard: je fais recalculer ou vérifier par un électricien qualifié. Une bonne répartition ne suffit pas si l’on laisse passer des erreurs de câblage ou de maintenance.
Les erreurs qui font perdre en sécurité
Quand un différentiel saute souvent, on cherche parfois le mauvais coupable. Le problème n’est pas toujours l’appareil lui-même: il peut venir d’un circuit humide, d’un appareil fatigué, d’un câblage mal réparti ou d’une rangée trop dense. Je vois aussi des tableaux où la protection différentielle a été pensée comme une formalité, alors qu’elle devrait organiser toute l’architecture de l’installation.
Les erreurs les plus fréquentes sont assez nettes:
- confondre un interrupteur différentiel avec un disjoncteur différentiel, et croire qu’ils ont exactement le même rôle;
- mettre trop de circuits sous le même différentiel, ce qui multiplie les coupures générales au moindre défaut;
- oublier de réserver un type A aux circuits qui l’exigent réellement;
- négliger les appareils qui tournent en continu, comme un congélateur, une box ou un système d’alarme;
- ne jamais tester le bouton de contrôle, puis découvrir la panne au pire moment.
Le vrai danger n’est pas seulement le défaut électrique lui-même. C’est aussi la perte de lisibilité du tableau: on ne sait plus ce qui protège quoi, ni pourquoi tel circuit déclenche. Dès qu’une installation devient confuse, la sécurité baisse, même si le matériel semble récent. La dernière étape consiste donc à garder l’installation vivante, surtout après des travaux ou l’arrivée de nouveaux équipements.
Quand les équipements connectés obligent à revoir les protections
La domotique, les bornes de recharge, les pompes à chaleur et certains appareils électroménagers changent la donne. Ils ne demandent pas seulement de la puissance: ils demandent aussi une protection adaptée et une répartition intelligente dans le tableau. C’est précisément là que les installations récentes se distinguent des tableaux bricolés au fil du temps.
Quand j’ajoute un équipement connecté ou énergivore, je vérifie toujours trois choses: le type de différentiel, le calibre disponible et l’emplacement du circuit dans le tableau. Un appareil sensible aux micro-coupures n’a pas la même logique qu’un éclairage standard. Une borne de recharge, une climatisation ou une pompe à chaleur mérite souvent une architecture plus soignée qu’un simple raccordement à la première rangée libre.
- Je teste le bouton du différentiel une fois par mois.
- Je fais vérifier un appareil ou un circuit qui déclenche de manière répétée.
- Je sépare les usages critiques de la cuisine, du linge et des équipements de confort.
- Je fais recontrôler le tableau après toute modification importante de l’installation.
Mon approche est simple: un bon différentiel ne se remarque pas au quotidien, il se fait oublier parce qu’il protège juste et sans bruit. Dès qu’un tableau devient instable, trop chargé ou mal réparti, il faut le reprendre sérieusement plutôt que multiplier les bricolages. C’est la manière la plus fiable de garder une installation électrique sûre, cohérente et prête pour les usages d’aujourd’hui.
