Les points essentiels à garder en tête avant de choisir un câble
- En habitation, la NF C 15-100 reste la base de référence pour la section, la protection et le mode de pose.
- Les câbles et conducteurs les plus courants ne servent pas tous au même usage: un H07V-U ne se pose pas comme un H05VV-F.
- Pour l’éclairage, 1,5 mm² est le minimum habituel, avec un circuit protégé en 16 A max et 8 points lumineux au plus.
- Pour les prises, on retient souvent 1,5 mm² / 16 A / 8 prises ou 2,5 mm² / 20 A / 12 prises.
- Le mode de pose compte autant que la section: gaine ICTA, vide de construction, extérieur apparent ou enterré ne se gèrent pas pareil.
- En cas de doute sur la longueur, la puissance appelée ou le tableau, je conseille de faire valider le dimensionnement avant la pose.

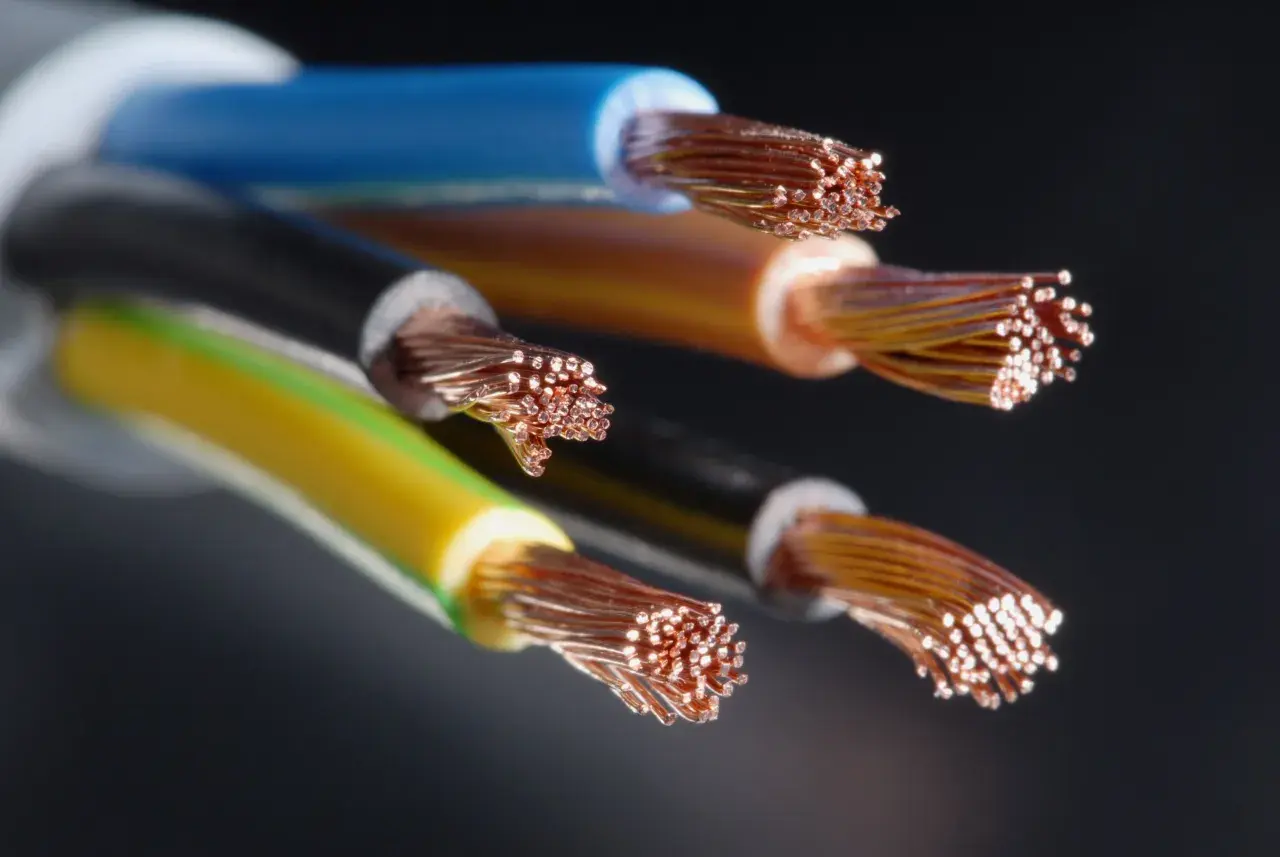

Les grandes familles de câbles et de conducteurs à connaître
On mélange souvent fil, conducteur et câble, alors que ce ne sont pas exactement les mêmes réalités techniques. En pratique, je distingue d’abord les conducteurs simples, qui passent presque toujours dans un conduit, et les câbles multiconducteurs, plus compacts et plus faciles à poser dans certains cheminements fixes.
| Famille | Usage courant | Ce qu’elle apporte | Limite à garder en tête |
|---|---|---|---|
| H07V-U | Circuits fixes simples sous conduit, lignes droites, petits appareillages | Conducteur rigide, économique, facile à repérer | Peu pratique dans les angles serrés ou les passages compliqués |
| H07V-R | Mêmes usages que le H07V-U, avec une pose plus souple en conduit | Bon compromis entre rigidité et maniabilité | Reste un conducteur à protéger, pas un câble “libre” à passer partout |
| H07V-K | Tableaux, petites liaisons souples, raccordements de commande | Très souple, utile quand le câblage doit rester maniable | Je l’écarte pour une ligne fixe exposée ou mal protégée |
| U-1000 R2V | Circuits fixes robustes, apparent ou en cheminement protégé | Câble multiconducteur très répandu, bonne tenue mécanique | Demande un contexte de pose compatible avec son usage |
| FR-N 05 VV-U / R | Certaines liaisons fixes en logement, notamment dans des cheminements adaptés | Solution utilisée pour des usages domestiques précis | Il faut vérifier l’adéquation à la zone de pose |
| H05VV-F | Rallonges, petits appareils, usage mobile | Souple et pratique pour un équipement branché | Je ne le considère pas comme une ligne fixe cachée dans une maison |
Promotelec rappelle que, dans certains vides de construction, les conducteurs doivent être non propagateurs de flamme et que l’on peut recourir à des solutions comme H07V-U, H07V-R, H07V-K, U-1000 R2V ou FR-N 05 VV-U/R selon le contexte de pose. Le bon choix dépend autant de la souplesse que de la protection mécanique, et c’est là que les erreurs commencent quand on improvise. Une fois ces familles identifiées, il faut les relier au bon circuit.
Quel câble utiliser selon le circuit de la maison
Pour les usages courants, j’aime raisonner par fonction plutôt que par “grosseur de fil”. Legrand rappelle d’ailleurs que la NF C 15-100 fixe des repères simples: 1,5 mm² minimum pour l’éclairage, 1,5 ou 2,5 mm² pour les prises selon le nombre de points, et 6 mm² pour les plaques de cuisson en circuit dédié. Voici la lecture la plus utile en rénovation:
| Circuit | Section courante | Protection habituelle | Repère pratique |
|---|---|---|---|
| Éclairage | 1,5 mm² minimum | Disjoncteur 16 A maxi | Jusqu’à 8 points lumineux par circuit |
| Prises de courant générales | 1,5 mm² ou 2,5 mm² | 16 A en 1,5 mm², 20 A en 2,5 mm² | 8 prises max en 1,5 mm², 12 prises max en 2,5 mm² |
| Prises de cuisine | 2,5 mm² | 20 A maxi | 6 prises max sur le circuit dédié |
| Plaques de cuisson ou induction | 6 mm² | 32 A dédié | Une ligne dédiée, sans mélange avec d’autres usages |
| Four, lave-linge, lave-vaisselle, sèche-linge | 2,5 mm² | 20 A dédié | À traiter comme des circuits spécialisés, pas comme des prises “ordinaires” |
| Volets roulants motorisés | 1,5 mm² ou 2,5 mm² | 16 A ou 20 A selon le cas | Circuit séparé pour garder une commande fiable et lisible |
| Alimentation du tableau | Souvent 16 mm², à vérifier selon la puissance et la longueur | Selon le disjoncteur principal et le dimensionnement global | Ne pas improviser: c’est un point structurant de l’installation |
Dans une cuisine ou une pièce technique, le circuit dédié change tout parce qu’il évite de faire porter la même ligne par des appareils très différents. C’est particulièrement vrai pour les plaques, le lave-linge ou le lave-vaisselle. La section devient alors la vraie variable de sécurité et de confort.
La section du câble dépend d’abord de la charge et de la longueur
Je vois encore trop souvent des sections choisies uniquement en fonction de l’appareil final. C’est insuffisant. La bonne section dépend de la puissance appelée, de la distance entre le tableau et le point d’usage, de la température ambiante et de la manière dont les conducteurs sont regroupés dans les gaines ou les conduits.
Le point qui change souvent le verdict, c’est la chute de tension. Sur un circuit terminal, elle ne devrait pas dépasser 3 %; pour un tableau secondaire, on peut aller jusqu’à 5 %. Concrètement, un 2,5 mm² peut être parfaitement cohérent sur une courte distance, puis devenir moins pertinent si la ligne traverse toute la maison ou alimente plusieurs usages sensibles.
- Plus la ligne est longue, plus la marge de section devient importante.
- Plus les appareils sont nombreux sur le même circuit, plus la réserve doit être sérieuse.
- Plus le cheminement est contraint, plus il faut penser à la pose, pas seulement à la puissance.
- Plus l’installation doit évoluer, plus il est utile de prévoir un peu de capacité supplémentaire.
Si le tracé est complexe ou si le logement doit accueillir plus tard de la domotique, des volets supplémentaires ou une charge plus forte, je préfère souvent prévoir un cran au-dessus plutôt que de pousser un câble au maximum de ce qu’il tolère. Reste ensuite à vérifier si le cheminement lui-même autorise cette solution.
Le mode de pose change le bon choix de câble
Promotelec rappelle que, dans les vides de construction, les conducteurs doivent être non propagateurs de flamme et peuvent, selon le cas, passer en conduit ou sous forme de câbles adaptés comme H07V-U, H07V-R, H07V-K, U-1000 R2V ou FR-N 05 VV-U/R. En pratique, je distingue quatre situations qui n’appellent pas le même réflexe.
- En gaine ICTA encastrée : je privilégie des conducteurs bien tirés, avec assez de place pour pouvoir remplacer ou ajouter plus tard sans tout casser.
- Dans un vide de construction : je contrôle la compatibilité feu, la facilité de tirage et l’accès réel à la zone, parce qu’un passage “possible” sur le papier ne l’est pas toujours en chantier.
- En extérieur apparent : je choisis un câble ou un conduit qui supporte les contraintes mécaniques et l’environnement, pas seulement l’alimentation électrique.
- En enterré : j’utilise une protection adaptée, souvent une gaine TPC, avec signalisation correcte et distances de croisement respectées.
Dans une salle de bains, je ne cherche pas un câble exotique. Je cherche surtout un cheminement conforme aux volumes, une protection adaptée et un matériel qui reste cohérent avec l’environnement réel de la pièce. Un câble bien choisi mais mal posé reste un mauvais choix. C’est vrai en apparent, en encastré et encore plus dès qu’on sort du logement vers l’extérieur ou l’enterré. Une pose correcte évite ensuite bien des défauts invisibles au départ.
Les erreurs que je vois le plus souvent en rénovation
La plupart des problèmes ne viennent pas d’un câble “mauvais” en soi, mais d’un mauvais couplage entre le câble, le circuit et la pose. Les fautes les plus fréquentes sont souvent très banales, et c’est précisément pour cela qu’elles passent inaperçues au début.
- Choisir la section avant l’usage : on part d’un 1,5 ou d’un 2,5 mm² par habitude, puis on découvre que le circuit ne tient pas l’ensemble des besoins réels.
- Confondre câble souple et installation fixe : un H05VV-F est pratique pour un équipement mobile, mais je ne le retiens pas pour une ligne fixe cachée.
- Surcharger les gaines : un conduit trop rempli rend le tirage difficile, complique la maintenance et n’aide ni le confort ni la durabilité.
- Oublier la chute de tension : un circuit peut être conforme sur le papier et médiocre en usage réel s’il est trop long ou trop chargé.
- Mélanger puissance et communication : en maison connectée, les réseaux de données, la commande des volets et les circuits de puissance ne se traitent pas comme un bloc unique.
- Négliger les circuits dédiés : plaques, électroménager et certains automatismes gagnent à avoir une ligne claire, lisible et indépendante.
Ces erreurs ne paraissent pas spectaculaires, mais elles finissent presque toujours par créer un point faible: échauffement, mauvaise accessibilité, câbles trop tendus ou ligne mal protégée. Avec ces pièges en tête, le dernier filtre est plus simple.
Ce que je vérifie avant de valider le plan de câblage
Avant de fermer un chantier ou de commander le matériel, je fais toujours une vérification en quatre temps. Ce n’est pas sophistiqué, mais c’est ce qui évite les reprises coûteuses.
- Chaque circuit est identifié par sa fonction réelle, pas seulement par sa puissance théorique.
- La section du câble correspond à la protection, au nombre de points et à la distance à parcourir.
- Le mode de pose est compatible avec l’environnement: encastré, apparent, vide de construction ou enterré.
- Il reste une marge suffisante pour l’évolution du logement, surtout si la maison doit accueillir plus tard des volets supplémentaires, des automatismes ou d’autres usages connectés.
Au fond, le bon câble est celui qui reste cohérent avec la fonction, la pose et la durée de vie prévue de l’installation. Dans une maison connectée, je laisse toujours un peu de marge pour les volets, la domotique et les évolutions futures, parce qu’un réseau bien pensé se réouvre mieux qu’il ne se refait.
