Remplacer un disjoncteur - Le guide complet et sécurisé

Remplacer un disjoncteur dans un tableau électrique n’est pas seulement une question de démontage-remontage. Le vrai enjeu, c’est de savoir si l’on parle bien d’un disjoncteur divisionnaire, de choisir le bon calibre, puis de sécuriser l’intervention sans fragiliser le reste de l’installation. Dans ce guide, je vais aller droit au but: quand intervenir, comment préparer le tableau, quels repères vérifier et à quel moment il vaut mieux passer la main.

Ce qu’il faut remplacer exactement dans le tableau

Avant de toucher au coffret, je commence toujours par identifier l’appareil en cause. En France, on confond souvent trois éléments qui n’ont ni le même rôle ni le même niveau d’intervention. Le remplacement d’un disjoncteur divisionnaire est une opération de tableau; le disjoncteur de branchement, lui, appartient à la tête d’installation et ne se traite pas comme un module standard.

Dans la pratique, les demandes concernent surtout un disjoncteur divisionnaire qui déclenche sans raison apparente, qui a chauffé, ou dont la manette devient instable. Une fois ce repérage fait, la priorité devient la mise hors tension proprement dite.

Préparer l’intervention et couper l’alimentation sans approximation

Je ne commence jamais par démonter le module avant d’avoir isolé le circuit de façon claire. Le bon réflexe, c’est de couper l’alimentation générale, puis de vérifier l’absence de tension avec un VAT ou un testeur adapté. Un simple voyant, une position de manette ou une étiquette ancienne ne suffisent pas.

Pour travailler proprement, je conseille de réunir avant l’ouverture du tableau:

• un tournevis isolé adapté aux bornes du module;
• un vérificateur d’absence de tension ou un multimètre maîtrisé;
• le nouveau disjoncteur compatible;
• des étiquettes ou du ruban de repérage;
• une lampe frontale si le local technique est peu éclairé.

Je prends aussi une photo du câblage avant de débrancher quoi que ce soit. Ce geste paraît banal, mais il évite les retours de phase mal remis, les neutres inversés et les hésitations au remontage. Quand l’alimentation est coupée et vérifiée, le choix du modèle devient le vrai point critique.

Choisir le bon modèle sans se tromper

Remplacer un disjoncteur n’a de sens que si le nouveau reprend la même logique électrique que l’ancien. En logement, les calibres courants vont généralement de 2 A à plus de 50 A selon l’usage, mais la plage la plus fréquente pour les circuits domestiques se situe entre 10 A et 32 A. Le calibre ne se choisit pas “plus fort pour être tranquille”: il se choisit en fonction du circuit et de la section des conducteurs.

Je vérifie toujours cinq points:

• le calibre, exprimé en ampères, qui doit rester cohérent avec le circuit;
• le format du module, souvent 1P+N en logement;
• le pouvoir de coupure, c’est-à-dire la capacité à interrompre un court-circuit sans se détruire;
• la courbe, qui influence la vitesse de déclenchement selon les appels de courant;
• la compatibilité avec le tableau, le peigne et les accessoires déjà en place.

Pour mémoire, un circuit prises en 16 A protège au maximum 8 prises avec une section de 1,5 mm², tandis qu’un 20 A peut aller jusqu’à 12 prises avec 2,5 mm². Ce n’est pas un détail de catalogue: si le circuit est surchargé ou sous-dimensionné, changer le module ne résout rien. Je préfère aussi rappeler qu’un appareil qui alimente une borne de recharge, une pompe à chaleur ou un équipement domotique ne se traite pas comme une simple ligne de prises.

Une fois le bon appareil en main, le remplacement lui-même reste une opération courte si le tableau est sain. C’est là que le geste compte le plus.

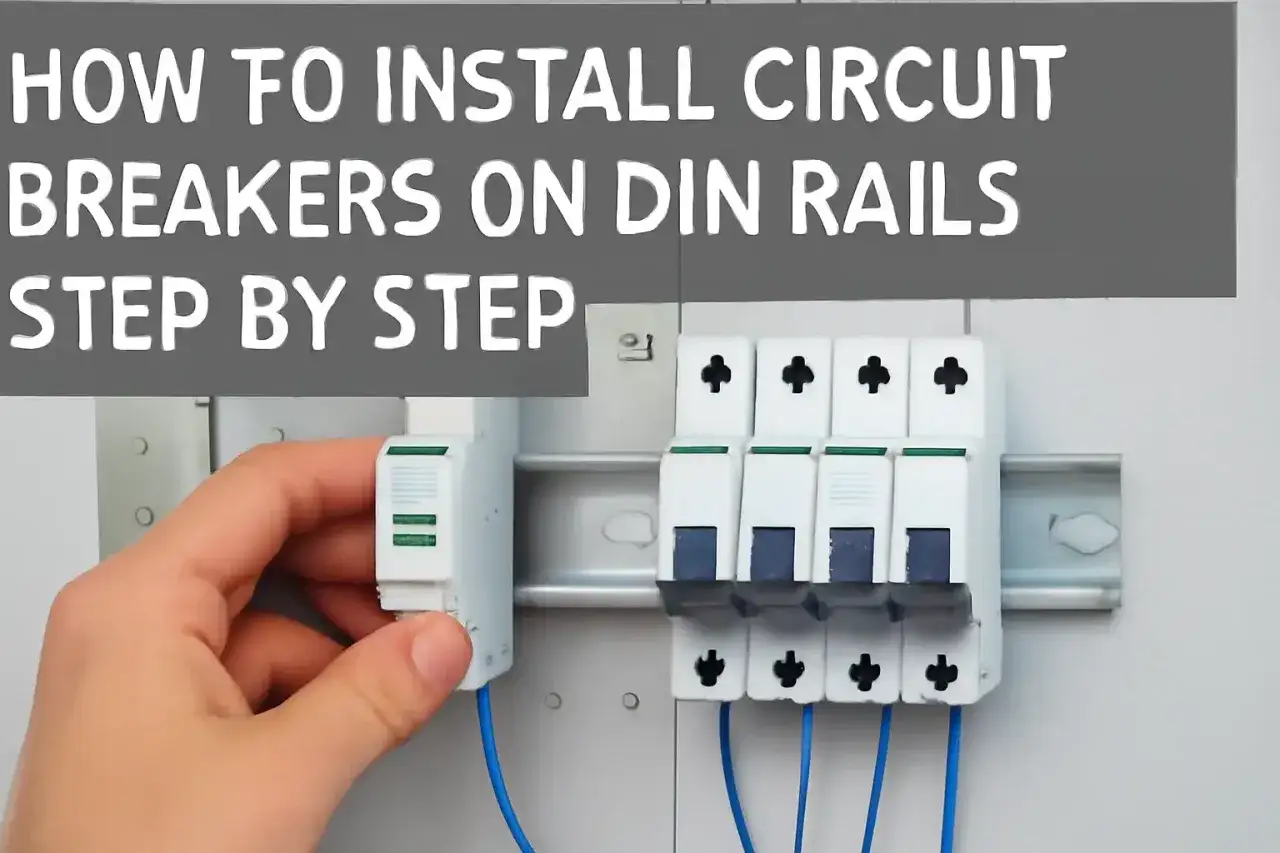

Remplacer le disjoncteur pas à pas

Je procède de façon méthodique, sans forcer sur les conducteurs ni accélérer la dépose. Sur un tableau propre, l’opération tient en quelques gestes; sur un tableau ancien ou encombré, il faut parfois prendre plus de temps pour ne pas casser un peigne ou marquer une borne.

1. J’ouvre le tableau uniquement après avoir confirmé l’absence de tension.
2. Je repère les fils avec une photo et, si besoin, une étiquette phase/neutre.
3. Je desserre les bornes du disjoncteur à remplacer sans arracher les conducteurs.
4. Je déclipse le module du rail DIN en prenant appui au bon endroit.
5. Je positionne le nouveau disjoncteur sur le rail jusqu’au verrouillage franc.
6. Je reconnecte les fils dans le respect du schéma du fabricant et du sens d’entrée/sortie.
7. Je resserre correctement, puis je vérifie qu’aucun fil n’est pincé sous le capot.

Le point sensible, ce n’est pas seulement le clip de fixation. C’est surtout le raccordement. Un serrage insuffisant crée de l’échauffement; un serrage excessif abîme les conducteurs ou la borne. Si le constructeur indique un couple de serrage, je le respecte. Quand tout est remonté proprement, le véritable test commence au retour du courant.

Tester le circuit et vérifier que tout tient au retour du courant

Je remets l’installation sous tension progressivement: d’abord l’alimentation générale, puis le circuit concerné. Ensuite, je teste le fonctionnement avec une charge simple, par exemple une lampe ou un petit appareil, avant de faire repartir tous les équipements de la ligne. Si le disjoncteur tombe immédiatement, je ne force pas. Il y a alors soit un court-circuit, soit une erreur de câblage, soit un appareil en aval défectueux.

Le comportement du déclenchement donne déjà un indice utile:

• déclenchement instantané: court-circuit ou branchement incorrect;
• déclenchement après quelques secondes ou minutes: surcharge probable;
• déclenchement quand un appareil précis démarre: l’appareil ou son circuit est à inspecter;
• déclenchement du différentiel plutôt que du disjoncteur: défaut d’isolement, donc problème différent.

Je conseille aussi de laisser tourner le circuit un peu, puis de revenir contrôler la température des bornes à la main, sans contact direct prolongé. Une borne anormalement chaude n’est jamais un bon signe. Les erreurs les plus coûteuses commencent souvent à cet endroit.

Les erreurs qui coûtent du temps, du matériel et parfois plus

La faute la plus fréquente consiste à remplacer un petit disjoncteur qui déclenche par un modèle plus puissant “pour ne plus être embêté”. C’est une mauvaise idée. Si la ligne est prévue pour 1,5 mm², on ne la protège pas comme un circuit en 2,5 mm². On masque le problème au lieu de le corriger, et on augmente le risque d’échauffement.

Je vois aussi revenir les mêmes erreurs:

• ne pas vérifier l’absence de tension avec un appareil sérieux;
• confondre disjoncteur, interrupteur différentiel et disjoncteur de branchement;
• réutiliser une borne déjà noircie ou fendue;
• ignorer un tableau qui a déjà senti le chaud ou le plastique fondu;
• serrer trop peu, ou trop fort, les conducteurs;
• négliger la compatibilité avec le peigne ou le rail existant.

Quand le tableau présente des traces de chauffe, je ne me limite pas au module visible. L’échauffement vient souvent d’un mauvais serrage, d’un conducteur fatigué ou d’une surcharge répétée. Dans ce cas, remplacer l’appareil sans inspecter le reste revient à traiter le symptôme, pas la cause. C’est précisément pour cela que certaines situations doivent basculer vers un professionnel.

Quand je conseille de passer par un électricien

Je recommande de faire intervenir un électricien dès qu’on quitte le cadre simple du disjoncteur divisionnaire standard. C’est le cas si le module à remplacer se trouve en tête d’installation, si le tableau est ancien, si le circuit n’est pas clairement identifié, ou si plusieurs protections ont déjà déclenché sans logique évidente. Même chose s’il faut corriger une non-conformité plus large au lieu de faire un simple échange.

Si l’intervention se transforme en remise en sécurité plus large, le budget change d’échelle. Il faut alors raisonner en ensemble: protection, câblage, repérage, différentiel, éventuelle mise aux normes. Pour être direct, je préfère payer un vrai diagnostic une fois que bricoler deux fois. Une fois cette limite posée, il reste quelques vérifications simples qui font la différence sur la durée.

Ce que je contrôle avant de refermer le tableau

Avant de remettre le capot, je vérifie trois choses: les conducteurs sont bien engagés, aucun cuivre n’est visible hors borne, et le disjoncteur est fermement verrouillé sur le rail. Ensuite, je regarde si le repérage du circuit est lisible. Un tableau sans étiquetage devient vite pénible à dépanner, surtout quand plusieurs lignes se ressemblent.

Je termine toujours par ces réflexes simples:

• tester le circuit avec un usage réel mais modéré;
• surveiller les premières minutes de fonctionnement;
• noter le calibre et le type du module posé pour la prochaine maintenance;
• recontrôler plus tard s’il n’y a ni odeur, ni échauffement, ni déclenchement anormal.

Au fond, remplacer un disjoncteur est une opération simple seulement quand le contexte est simple lui aussi. Dès qu’il y a un doute sur le type d’appareil, la section des conducteurs, l’état du tableau ou la cause des coupures, je reviens à la même règle: on sécurise d’abord, on remplace ensuite. C’est ce qui permet de garder une installation fiable sans transformer un petit dépannage en problème électrique plus large.
