La mise à la terre est l’un des éléments les plus simples à comprendre et les plus souvent sous-estimés d’une installation électrique. Elle évacue les courants de défaut, complète l’action des dispositifs différentiels et réduit le risque de contact indirect sur les masses métalliques. Ici, je fais le point sur ce qui est exigé en France, sur les cas où la terre est réellement indispensable, sur la manière de la vérifier et sur les erreurs à éviter dans un logement neuf ou ancien.
Les points à retenir sur la terre d’un logement
- En logement neuf et en rénovation totale, la terre fait partie de la base réglementaire de l’installation.
- Dans l’ancien, l’absence de terre ne se lit pas à l’œil nu : elle se vérifie et se mesure.
- La protection efficace repose sur un trio cohérent : terre, différentiel adapté et liaison équipotentielle.
- Une résistance de terre trop élevée affaiblit la sécurité, même si les prises semblent “fonctionner normalement”.
- En copropriété, des mesures compensatoires existent parfois quand la création d’une terre est impossible, mais elles ne remplacent pas un vrai réseau de terre.
- Avant une vente ou une location, le diagnostic électrique met les défauts en lumière sans imposer automatiquement de refaire toute l’installation.
Dans quels cas la mise à la terre devient incontournable
Je raisonne toujours en fonction du contexte, parce que la réponse n’est pas la même selon qu’on parle d’un logement neuf, d’une rénovation complète ou d’un appartement ancien. En France, la logique réglementaire est claire : dès qu’on conçoit une installation neuve, la terre fait partie du socle de sécurité, avec la protection différentielle et la liaison équipotentielle. En rénovation totale, on revient au même niveau d’exigence. En rénovation partielle, on cherche surtout à sécuriser ce qui peut l’être sans prétendre avoir refait le logement de fond en comble.
| Situation | Ce qui est attendu | Ce que cela change concrètement |
|---|---|---|
| Logement neuf | Prise de terre, conducteurs de protection, liaison équipotentielle et coupure automatique adaptées | Toutes les masses accessibles sont intégrées dans une chaîne de protection complète |
| Rénovation totale | Mise en conformité avec la logique actuelle de sécurité | On repart sur une base saine, au lieu de corriger seulement des symptômes |
| Rénovation partielle | Mise en sécurité des circuits concernés et protection différentielle adaptée | On réduit le risque sans refaire l’ensemble du câblage |
| Logement de plus de 15 ans vendu ou loué | Diagnostic électrique obligatoire | Les anomalies visibles, dont celles liées à la terre, sont signalées mais les travaux ne sont pas automatiquement imposés |
| Copropriété où la création d’une terre est impossible | Mesures compensatoires | La sécurité est renforcée par d’autres moyens, mais le système reste moins satisfaisant qu’une vraie terre |
Ce tableau donne la bonne grille de lecture : la terre n’est pas un détail annexe, c’est un élément de base de la sécurité électrique. Une fois ce cadre posé, la vraie question devient celle de la composition d’une installation correctement protégée.
Ce que la norme attend d’une installation sûre
Je distingue toujours la terre elle-même du reste de la chaîne de protection. Une électrode enterrée sans conducteur de protection correct ne protège personne; à l’inverse, un différentiel sans terre correctement raccordée perd une partie de son intérêt. La sécurité repose sur un ensemble cohérent, pas sur une pièce isolée du puzzle.
- La prise de terre est l’élément enterré qui dissipe le courant de défaut dans le sol.
- Le conducteur de terre relie cette prise à la borne principale de terre.
- La borne principale de terre sert de point central de raccordement pour les différents conducteurs de protection.
- Les conducteurs de protection relient les masses des appareils de classe I à la terre.
- La liaison équipotentielle principale relie les éléments conducteurs du logement pour éviter les différences de potentiel dangereuses.
- La liaison équipotentielle supplémentaire complète la protection dans les locaux avec baignoire ou douche.
- Le dispositif différentiel à haute sensibilité, souvent 30 mA, coupe rapidement en cas de fuite de courant.
Le point important, que beaucoup de particuliers sous-estiment, est simple : la terre n’est pas là pour “faire fonctionner” l’appareil, elle est là pour rendre le défaut visible et coupable aux yeux de la protection. Si un appareil de classe I se met à fuir, le courant doit trouver un chemin sûr vers la terre afin que le différentiel déclenche. C’est précisément ce trio terre-différentiel-équipotentialité qu’il faut tester ensuite.
Comment savoir si votre installation est vraiment protégée
Dans un logement, la bonne question n’est pas “est-ce qu’il y a une broche de terre sur les prises ?”, mais “est-ce que la terre est effective, continue et correctement dimensionnée ?”. Le diagnostic électrique des logements de plus de 15 ans vérifie notamment la présence d’un appareil de commande et de protection accessible, d’un dispositif différentiel adapté aux conditions de mise à la terre, des protections contre les surintensités et des liaisons équipotentielles. Autrement dit, il ne s’agit pas d’un contrôle cosmétique.
| Dispositif différentiel | Résistance maximale de terre | Lecture pratique |
|---|---|---|
| 500 mA | 100 ohms | Repère courant pour une installation résidentielle bien conçue |
| 300 mA | 167 ohms | Peut rester acceptable selon le schéma de protection retenu |
| 100 mA | 500 ohms | Seuil plus large, mais qui ne justifie pas de négliger la qualité de la terre |

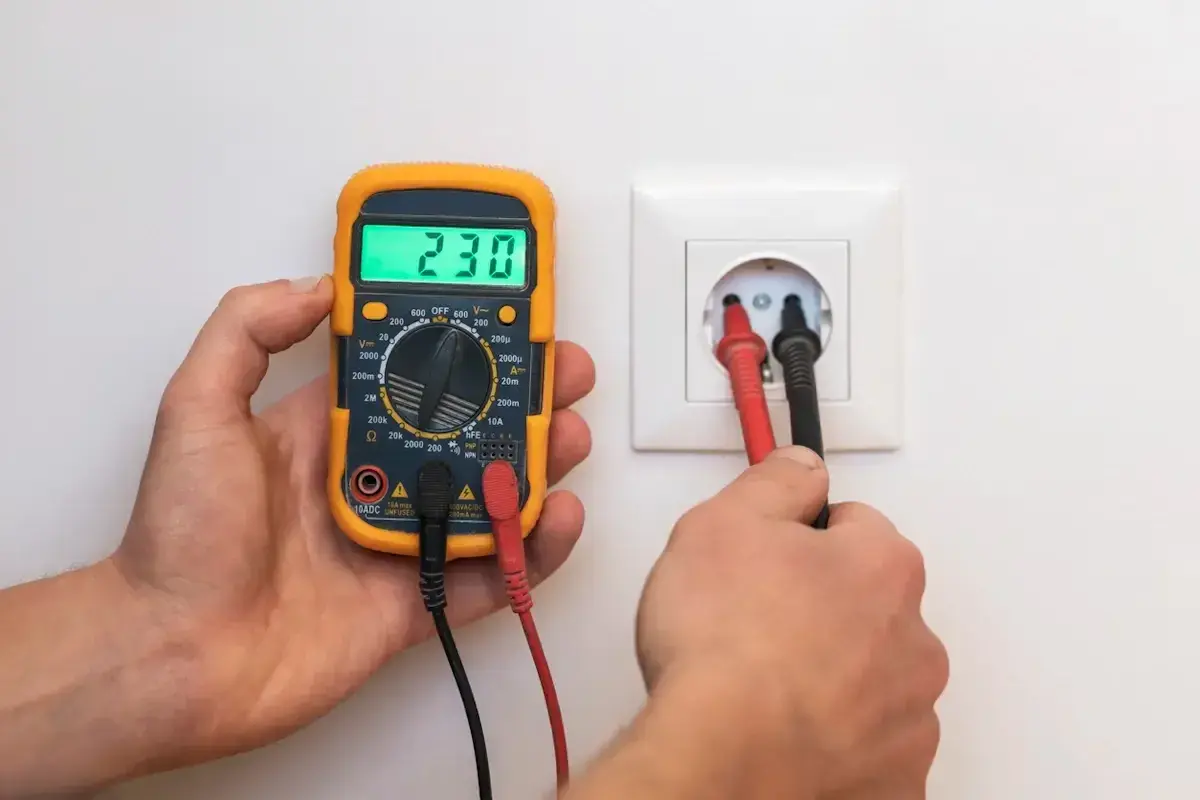

Je me méfie des contrôles improvisés au multimètre. Pour mesurer correctement une prise de terre, il faut un protocole adapté, souvent avec deux piquets de mesure, et pas un simple test approximatif. Quand la valeur est trop élevée, on ne “rattrape” pas le problème en se contentant d’un nouveau différentiel : on agit sur la terre elle-même, sur son implantation ou sur la façon dont elle est reliée au reste de l’installation. C’est là qu’interviennent les solutions de rénovation.
Comment créer ou remettre une terre en rénovation
En rénovation, je privilégie toujours la solution la plus robuste et la moins artificielle possible. Le choix dépend du sol, de l’accessibilité du bâtiment et de l’ampleur des travaux. Le terrain, l’humidité et la présence d’ouvrages existants jouent beaucoup plus sur le résultat final qu’on ne le pense au départ.
Les méthodes les plus courantes

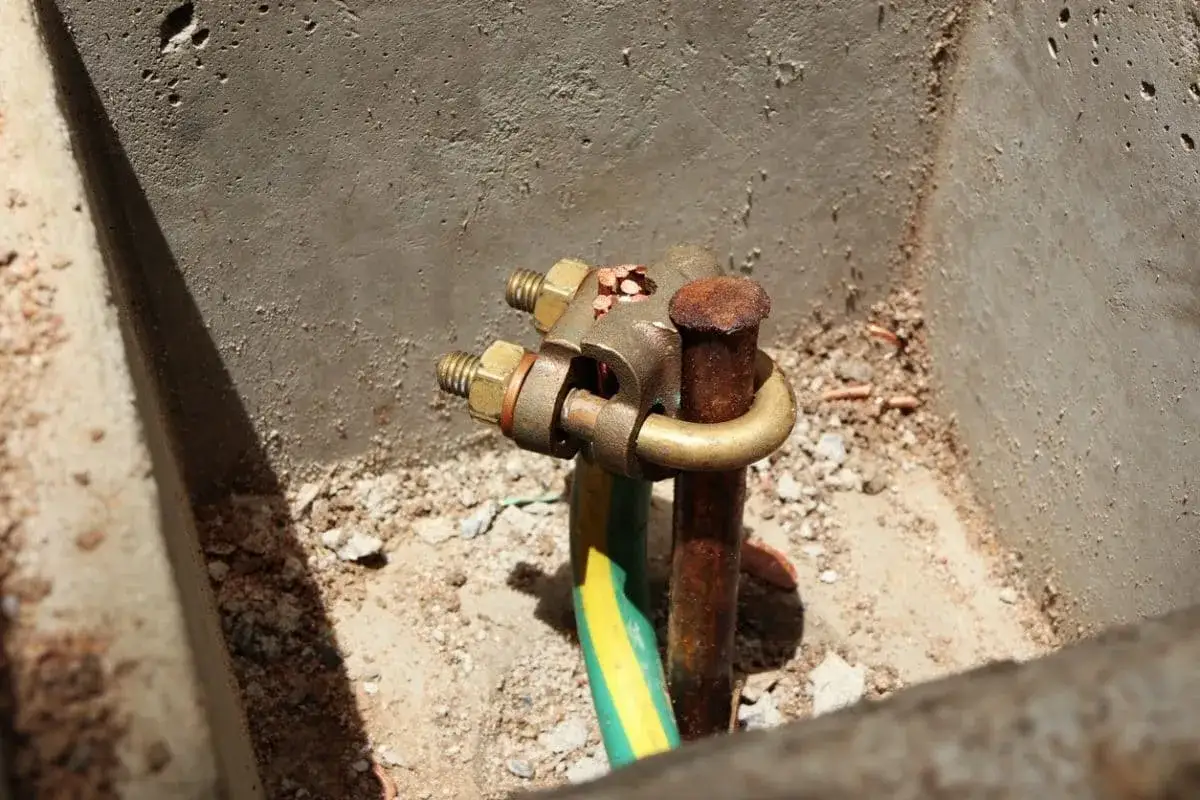

- Les piquets verticaux sont la solution la plus fréquente en rénovation. Ils sont plantés à une profondeur d’au moins 2 m, au-dessous du niveau permanent d’humidité, afin de stabiliser la résistance.
- Les conducteurs enfouis en fond de fouille conviennent très bien au neuf ou à une extension, mais sont plus difficiles à mettre en œuvre dans l’existant.
- La tranchée horizontale devient intéressante quand on profite d’un terrassement ou d’une alimentation de local. La profondeur se situe en pratique entre 60 cm et 1 m.
- La barrette de coupure, aussi appelée barrette de mesure, doit rester accessible pour permettre la vérification de la résistance de terre.
Sur le terrain, je conseille souvent de regarder d’abord le sous-sol, les abords immédiats du bâtiment et les éventuelles zones de terrassement déjà prévues. En immeuble collectif, le sous-sol est souvent l’endroit le plus logique pour créer ou reprendre une terre. Si plusieurs piquets sont nécessaires, ils doivent être suffisamment espacés pour éviter qu’ils ne se parasitent entre eux. Et si le sol est trop sec, trop rocheux ou trop instable, il faut le savoir avant de se lancer, pas après avoir rebouché.
Lire aussi : Fil bleu et marron - Votre guide pour une électricité sûre
Les points techniques à ne pas bricoler
- Le conducteur principal de terre doit être dimensionné correctement, avec des sections adaptées au matériau utilisé.
- Les connexions doivent être serrées proprement, avec un conducteur par borne et sans improvisation sur les points de raccordement.
- La mesure doit être refaite après intervention, parce qu’une terre “posée” n’est pas forcément une terre “efficace”.
- Dans les zones humides ou enterrées, il faut éviter les assemblages fragiles ou trop exposés à la corrosion.
Je recommande toujours de faire mesurer la résistance avant de refermer définitivement le chantier. C’est le seul moyen de savoir si la solution choisie est réellement exploitable et pas seulement conforme en apparence. Une fois ce contrôle fait, il faut encore éviter les erreurs classiques qui font perdre une bonne partie du bénéfice de la mise à la terre.
Les erreurs qui rendent une terre théoriquement présente mais peu utile
Je vois souvent des installations où la terre existe “sur le papier” mais ne protège pas vraiment. Le problème n’est pas toujours l’absence d’électrode; il peut venir d’un raccordement incomplet, d’une liaison équipotentielle oubliée ou d’une mesure jamais effectuée. Ce sont des défauts silencieux, donc particulièrement dangereux.
- Une terre sans continuité entre l’électrode et les prises ou les masses métalliques ne sert quasiment à rien.
- Une salle de bains sans liaison équipotentielle supplémentaire laisse subsister un risque inutile dans la pièce la plus sensible du logement.
- Un simple test au multimètre donne une illusion de contrôle, mais ne remplace pas une vraie mesure de résistance de terre.
- Des tuyaux métalliques utilisés comme “terre de fortune” constituent une mauvaise pratique si la chaîne de protection n’est pas vérifiée de bout en bout.
- Une barrette de coupure introuvable ou inaccessible complique toute vérification sérieuse et finit par décourager l’entretien.
- Un marquage absent en copropriété masque un défaut qui devrait être signalé clairement aux occupants ou au syndic.
Le plus gros piège, à mes yeux, est psychologique : parce que les appareils s’allument et que les prises semblent “normales”, on croit l’installation saine. En réalité, une mauvaise terre ne se voit presque jamais à l’usage courant. Elle se découvre au moment du défaut, du contrôle ou de la rénovation, et c’est précisément ce délai qui la rend coûteuse.
La hiérarchie de travaux que je privilégie avant d’ajouter des équipements
Si je dois moderniser un logement, je ne commence jamais par les prises connectées, les gadgets domotiques ou les équipements plus visibles que vraiment utiles. Je commence par la base : terre, différentiels, continuité des conducteurs de protection, puis seulement l’ajout d’appareils plus sensibles comme une borne de recharge, une pompe à chaleur ou un tableau de communication plus dense. Cette logique évite de surcharger une installation qui n’a pas encore été sécurisée.
Avant une vente ou une location, le diagnostic d’un logement de plus de 15 ans ne bloque pas la transaction, mais il sert de signal. Une rénovation partielle bien ciblée suffit parfois, alors qu’une rénovation totale n’a du sens que si l’installation est vraiment dépassée. Si je devais ne retenir qu’une règle, ce serait celle-ci : une terre correcte n’est pas un accessoire, c’est le socle de la protection électrique. Dès qu’elle manque, qu’elle est mal raccordée ou qu’elle n’est pas mesurée, toute l’installation perd en fiabilité, parfois sans aucun symptôme visible.
