Les points à retenir avant de repiquer une prise
- Le repiquage se fait en parallèle, jamais en série.
- En habitation, je retiens surtout 1,5 mm² avec 16 A pour 8 prises max et 2,5 mm² avec 20 A pour 12 prises max.
- Une cuisine suit une logique plus stricte : circuit dédié et 6 prises max.
- La qualité du montage dépend autant de la prise que de la boîte d’encastrement et de l’espace disponible pour les conducteurs.
- Si le circuit est déjà proche de sa limite, je préfère une nouvelle ligne plutôt qu’un repiquage de plus.
Comprendre le repiquage d’une prise de courant

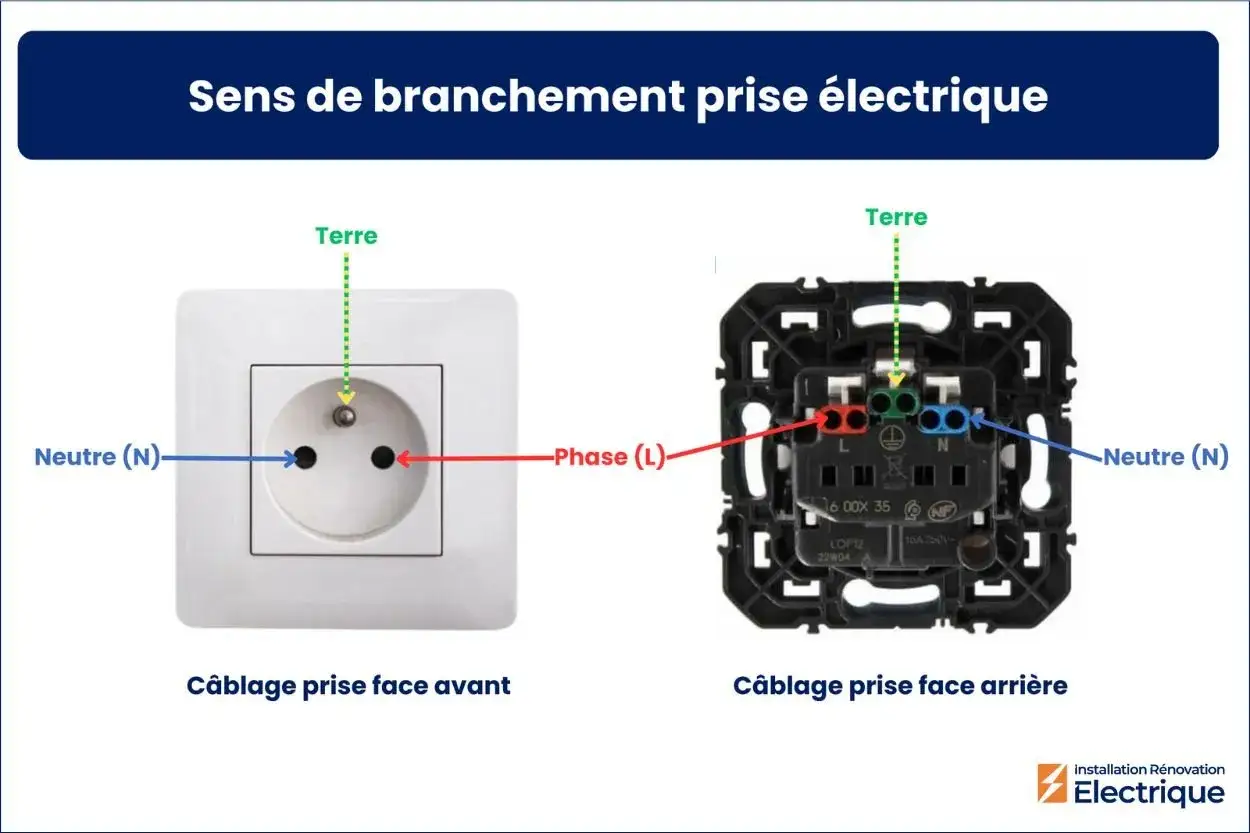

Le principe est simple : l’alimentation arrive sur une première prise, puis repart vers la suivante avec les mêmes trois conducteurs, à savoir la phase, le neutre et la terre. Dans un circuit domestique, les prises restent câblées en parallèle ; c’est ce qui permet à chaque socle de recevoir la même tension, même si un autre point du circuit est inutilisé.
Je résume souvent ce montage comme un point de passage. La prise amont ne sert pas seulement à alimenter un appareil, elle devient aussi un relais vers la prise aval. C’est pratique, mais cela signifie aussi qu’un serrage médiocre ou un fil mal engagé peut couper tout ce qui est derrière.
| Conducteur | Rôle | Ce que je vérifie |
|---|---|---|
| Phase | Amène l’énergie vers la prise | Même section sur tout le trajet et serrage net |
| Neutre | Fermeture du circuit | Continuité sans coupure ni fil écrasé |
| Terre | Protection des personnes | Continuité impérative, sans point faible ni partage douteux |
Dans la pratique, les prises modernes facilitent ce repiquage avec des bornes doubles ou des bornes automatiques. Les bornes automatiques sont des connecteurs à ressort qui maintiennent le conducteur sans vissage, ce qui gagne du temps, mais seulement si la longueur dénudée et la section sont correctes. À partir de là, la vraie question devient celle des limites autorisées sur le circuit, et c’est là que la norme compte autant que le schéma.
Les règles à respecter en France
En 2026, la série NF C 15-100-X reste la base de référence pour les installations neuves ou entièrement rénovées. Pour les circuits de prises de courant usuelles, je retiens une règle simple : la section du câble, le calibre du disjoncteur et le nombre de socles doivent rester cohérents entre eux. C’est précisément ce qui évite les échauffements, les protections mal dimensionnées et les circuits qui saturent trop vite.
| Section des conducteurs | Disjoncteur | Nombre maximal de prises | Usage courant |
|---|---|---|---|
| 1,5 mm² | 16 A | 8 | Circuits de prises générales hors cuisine |
| 2,5 mm² | 20 A | 12 | Circuits de prises générales plus confortables |
| 2,5 mm² | 20 A | 6 | Circuit de cuisine dédié |
| 6 mm² | 32 A | 1 | Plaques de cuisson ou cuisinière électrique |
Je fais aussi attention à un point que beaucoup sous-estiment : un double socle compte comme deux prises, pas comme une seule. Si vous ajoutez un repiquage dans une pièce déjà bien équipée, vous pouvez dépasser le plafond du circuit sans vous en rendre compte. Dans une cuisine, je suis encore plus prudent, parce que l’on mélange vite petits appareils, appareils fixes et usages ponctuels. C’est la raison pour laquelle je passe ensuite par la question la plus utile : repiquer ou non repiquer.
Quand je recommande le repiquage et quand je l’évite
Le repiquage a du sens quand le circuit reste simple, lisible et encore loin de sa limite. Il devient moins intéressant dès qu’on veut alimenter plusieurs appareils gourmands, un plan de travail très équipé ou une zone où l’accès au câblage est déjà compliqué. Dans ce cas, une solution plus propre peut être plus durable, même si elle demande un peu plus de travail au départ.
| Solution | Quand je la choisis | Avantage principal | Limite réelle |
|---|---|---|---|
| Repiquage par la prise existante | Ajout simple sur un circuit peu chargé | Rapide et discret | La boîte se remplit vite |
| Boîte de dérivation avec bornes rapides | Quand il y a plusieurs départs à gérer | Montage plus lisible et plus maintenable | Nécessite un accès propre à la boîte |
| Nouvelle ligne depuis le tableau | Circuits proches de la limite ou usages intensifs | La solution la plus propre à long terme | Plus longue à mettre en œuvre |
| Prise double précâblée | Quand on veut gagner une sortie sans bricoler le fond de boîte | Pose simple et finition nette | Pas toujours adaptée à toutes les cloisons |
Mon critère est assez direct : si je dois déjà forcer pour loger les fils, ce n’est plus une bonne idée. Une prise en plus ne doit pas se payer par une boîte impossible à refermer, un rayon de courbure trop serré ou une future panne difficile à diagnostiquer. Une fois ce tri fait, on peut passer au câblage proprement dit, ce qui reste la partie la plus sensible du chantier.
Réaliser le raccordement proprement
Je commence toujours par couper l’alimentation au disjoncteur concerné, puis je vérifie l’absence de tension avec un vérificateur adapté. Ensuite, j’identifie l’arrivée et le départ, je prépare les conducteurs à la bonne longueur de dénudage, et je garde en tête une règle simple : ce qui est mal préparé avant le serrage le restera après la remise sous tension.
Avec une prise équipée de bornes de repiquage
Quand le mécanisme le permet, je raccorde l’arrivée et le départ sur les bornes prévues, en respectant la correspondance phase, neutre et terre. Je préfère laisser un peu de souplesse dans la boîte plutôt que tendre les fils au millimètre. Cela paraît secondaire, mais c’est souvent ce qui évite qu’un conducteur se déclipse au moment où l’on remet la prise en place.
Lire aussi : Arrivée électrique - Du branchement au tableau, tout comprendre
Avec une boîte de dérivation séparée
Si la boîte d’encastrement devient trop petite, je bascule vers une petite dérivation avec bornes rapides, puis je repars vers la prise avec des pigtails courts et propres. C’est généralement la solution que je préfère quand il y a déjà plusieurs câbles dans la cloison, parce qu’elle garde le montage plus lisible et plus simple à contrôler dans le temps.
- Couper le courant et sécuriser la zone.
- Identifier l’arrivée, le départ et les conducteurs de terre.
- Vérifier la section utilisée et la compatibilité avec le circuit.
- Préparer les fils sans couper trop court ni laisser trop de cuivre apparent.
- Raccorder proprement, sans torsion inutile et sans mélange de sections.
- Refermer la boîte sans forcer, puis tester la prise et le point de repiquage.
Le détail qui change tout, c’est la place disponible autour du mécanisme. En cloison creuse, je privilégie volontiers une boîte plus profonde dès qu’il y a plusieurs conducteurs à loger, parce qu’un montage trop serré finit presque toujours mal. Ce point mène directement aux erreurs les plus fréquentes, celles que je vois revenir sur les chantiers comme en rénovation légère.
Les erreurs qui abîment le plus ce type de montage
- Repiquer sur un circuit déjà presque plein, alors qu’il faudrait en réalité créer une nouvelle ligne.
- Mélanger des conducteurs de sections différentes dans un même repiquage sans logique claire.
- Négliger la terre alors qu’elle doit rester continue sur tout le parcours.
- Remplir une boîte d’encastrement au point de comprimer les fils derrière le mécanisme.
- Utiliser une prise de cuisine ou une prise spécialisée comme simple point de départ pour un autre usage.
- Faire confiance à l’apparence du montage sans test final, alors que le défaut apparaît souvent à la remise sous charge.
Il y a aussi une erreur plus discrète : croire qu’un repiquage peut corriger une installation ancienne qui n’a pas été pensée pour cela. Si la prise amont ne possède pas de terre fiable, si les conducteurs sont fatigués ou si la boîte est trop étroite, je ne force pas la solution. Je préfère alors basculer vers une remise à niveau plus cohérente, ce qui nous amène au dernier contrôle avant de refermer.
Avant de fermer la boîte, je vérifie toujours ces points
- Le circuit est bien dans sa limite de prises et reste cohérent avec sa section.
- Les trois conducteurs sont raccordés sans inversion ni rupture entre amont et aval.
- La terre est continue et ne dépend pas d’un montage approximatif.
- La boîte se referme sans contrainte, avec un rayon de courbure acceptable pour les fils.
- La prise ne chauffe pas et reste stable après la remise sous tension.
Si ces cinq points sont validés, le repiquage est généralement propre, durable et lisible. S’il en manque un seul, je considère qu’il faut revenir en arrière plutôt que masquer le problème derrière une plaque bien alignée.
