L’arrivée électrique n’est pas seulement le câble qui entre dans un mur. C’est le point de jonction entre le réseau public et l’installation privative, celui où se jouent la sécurité, la puissance disponible et la facilité d’évolution du bâtiment. Je vais clarifier la chaîne complète, du branchement jusqu’au tableau, puis montrer ce qu’il faut vérifier pour éviter les erreurs qui coûtent cher plus tard.
L’essentiel à retenir sur ce point d’entrée
- La frontière réelle se situe entre le réseau public et la partie privative, au niveau du point de livraison.
- Le disjoncteur de branchement joue le rôle de coupure générale et doit rester accessible.
- En pratique, un branchement de type 1 concerne une liaison de moins de 30 m, un type 2 au-delà de 30 m.
- La partie branchement relève de règles différentes de la partie intérieure, même si tout semble former un seul ensemble.
- La section du câble dépend de la puissance, de la longueur et du mode de pose, pas d’une valeur unique valable partout.
- Prévoir une réserve dans le tableau et dans la gaine technique simplifie la domotique, la recharge et les futurs ajouts.
Ce que recouvre vraiment la frontière entre réseau et installation
Je commence toujours par la frontière. Tant qu’on ne sait pas où s’arrête le réseau public et où commence la partie privée, on mélange des responsabilités différentes, des normes différentes et des travaux qui n’ont pas le même niveau d’exigence. Dans le cadre français, cette frontière se matérialise au niveau du point de livraison, ou du point de référence et de mesure selon les cas, c’est-à-dire là où l’alimentation devient juridiquement et techniquement celle du bâtiment.
Le plus utile est de penser cette zone comme une chaîne de responsabilités. Le réseau amène l’énergie, un dispositif de coupure et de protection sécurise l’ensemble, puis le tableau répartit cette énergie vers les circuits du logement ou du local.
| Terme | Rôle | Pourquoi c’est important |
|---|---|---|
| Point de livraison | Point frontière entre le réseau et l’installation | Il fixe la limite de responsabilité et de maintenance |
| Disjoncteur de branchement | Coupure générale et protection de l’installation | Il doit rester accessible et clairement identifié |
| Tableau de répartition | Distribution de l’énergie vers les circuits | Il conditionne la lisibilité et l’évolutivité du bâtiment |
| GTL ou ETEL | Espace technique qui regroupe les équipements principaux | Il évite l’improvisation et organise l’arrivée des câbles |
Dans la pratique, ce n’est donc pas un “point” isolé qu’il faut concevoir, mais un ensemble cohérent. Une fois cette logique posée, on peut regarder les éléments matériels qui composent réellement l’alimentation du bâtiment.

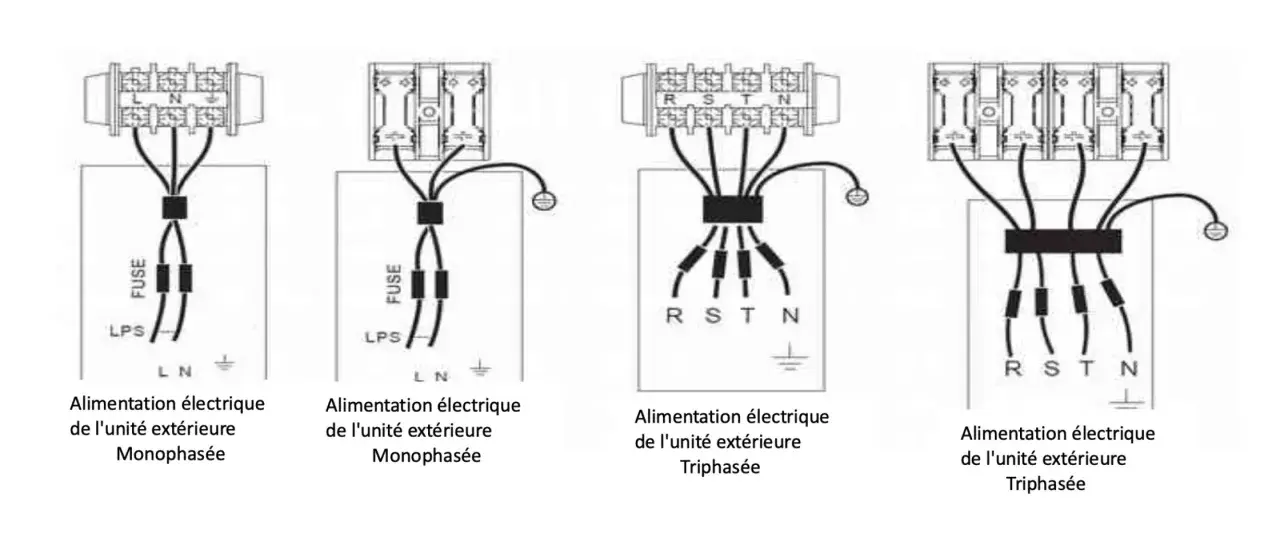

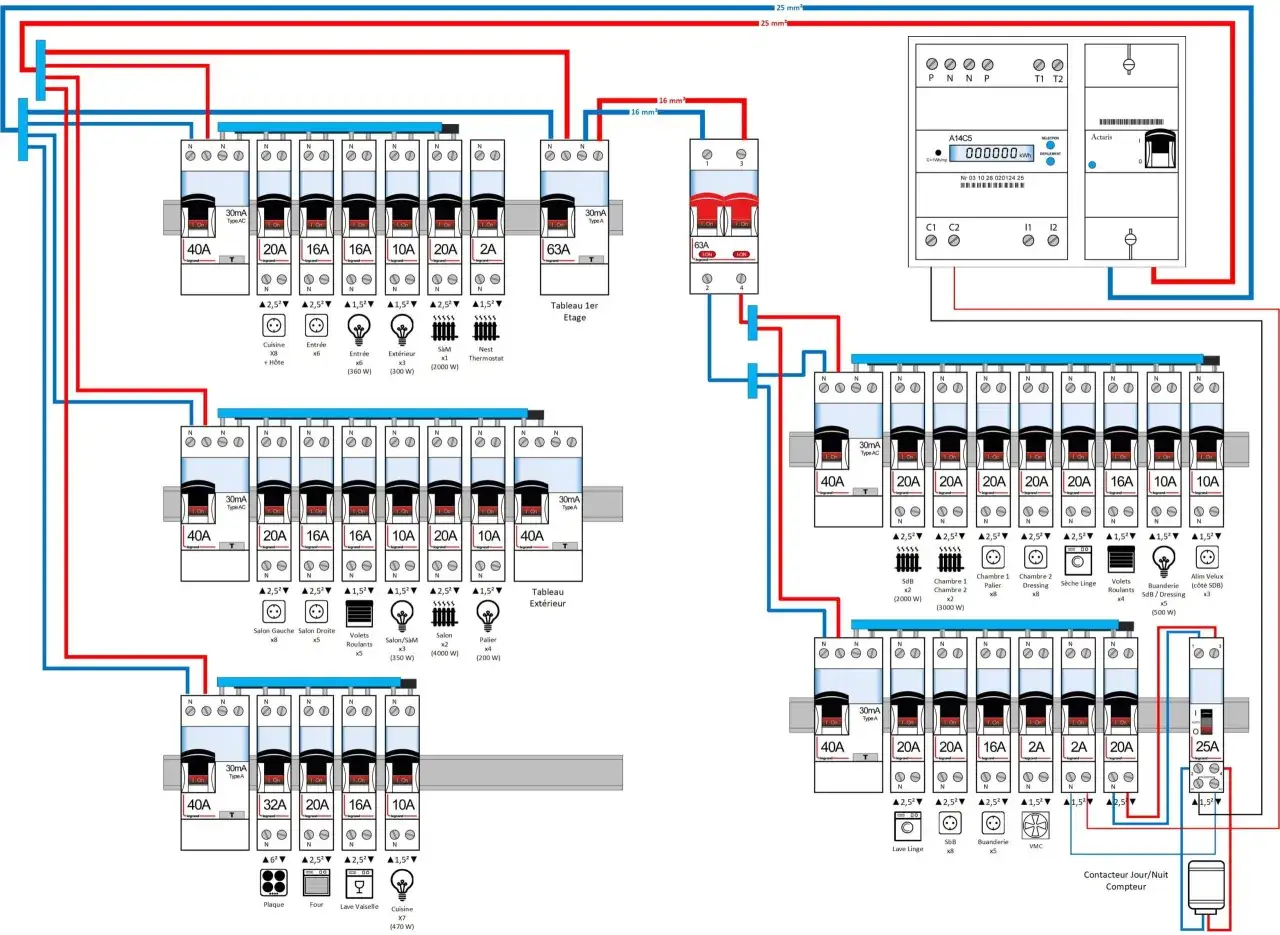

Les éléments qui composent la chaîne d’alimentation
Je lis toujours cette chaîne en quatre blocs: la mesure, la protection, la distribution et l’anticipation des usages futurs. Si l’un de ces blocs est mal placé ou sous-dimensionné, tout le reste devient moins confortable, parfois franchement pénible à exploiter.
| Élément | Fonction | Bon réflexe |
|---|---|---|
| Compteur communicant | Mesure l’énergie consommée | Le garder accessible et lisible sans devoir déplacer des équipements |
| Disjoncteur de branchement | Coupe tout le bâtiment et protège l’alimentation principale | Le placer dans une zone atteignable, jamais cachée derrière du mobilier |
| Liaison d’alimentation | Relie le point de livraison au tableau | Vérifier la section, la longueur et le mode de pose avant de fermer les murs |
| Tableau de répartition | Répartit les circuits du logement ou du local | Laisser de la place pour des circuits futurs, pas seulement pour le besoin actuel |
| GTL ou ETEL | Regroupe les arrivées électriques et de communication | Prévoir un espace propre, sec et vertical, avec des équipements bien ordonnés |
| Coffret de communication | Centralise réseau, internet et parfois la base des usages connectés | Le penser dès le départ si le logement accueille de la domotique ou des services connectés |
Dans une rénovation comme dans un neuf, j’aime regrouper ces éléments dans une logique simple et verticale plutôt que de les disperser sur plusieurs murs. Cela ne sert pas seulement à “faire propre”, cela réduit les erreurs de branchement et facilite chaque intervention future. Le choix du schéma de raccordement vient ensuite, et il change beaucoup plus de choses qu’on ne le croit.
Type 1 ou type 2, la vraie bifurcation au moment du raccordement
La distinction la plus utile reste la longueur de la liaison privative. En dessous de 30 m, on parle généralement de branchement de type 1. Au-delà, on passe au type 2, avec un point de livraison placé en limite de propriété ou dans une configuration équivalente. Ce n’est pas un détail administratif, c’est une décision qui influence la pose, le coût, la maintenance et la façon dont le bâtiment sera alimenté.
| Critère | Branchement de type 1 | Branchement de type 2 |
|---|---|---|
| Longueur de la liaison privative | Inférieure à 30 m | Supérieure à 30 m |
| Emplacement du compteur et du disjoncteur | À l’intérieur du bâtiment | En limite de propriété ou dans un coffret dédié |
| Travaux côté privé | Plus simples à organiser | Plus de longueur de câble, parfois du terrassement |
| Intérêt principal | Solution compacte et lisible | Adapté aux parcelles profondes ou aux bâtiments reculés |
| Point de vigilance | Bien dimensionner la liaison pour éviter les pertes inutiles | Anticiper la protection mécanique et la coordination des travaux |
Je le vois souvent sur les chantiers: le type 2 n’est pas un choix de confort, il répond surtout à une contrainte de tracé. Quand la maison est reculée, quand le terrain est profond ou quand l’accès oblige à allonger la liaison, le schéma change. Et une fois ce schéma arrêté, la vraie question devient celle du câble lui-même.
Comment dimensionner la liaison entre le point de livraison et le tableau
Le câble n’est pas un simple “fil assez gros”. Sa section dépend de trois variables qui se cumulent: la puissance appelée, la longueur de la liaison et le mode de pose. Je fais aussi attention à la chute de tension, qui ne doit pas être traitée comme un détail. Dans le branchement basse tension, elle est limitée à 2 %, ce qui oblige à dimensionner correctement dès le départ.
Dans une configuration domestique courante, un câble cuivre de 16 mm² reste un cas fréquent pour alimenter un tableau avec environ 9 kW sur une distance inférieure à 30 m. Ce n’est pas une règle universelle, seulement un repère utile. Dès que la puissance monte, que la distance s’allonge ou qu’un usage permanent s’ajoute, comme une borne de recharge ou une pompe à chaleur, il faut recalculer.| Cas de figure | Lecture pratique | Ce que j’en retiens |
|---|---|---|
| Puissance modérée et liaison courte | Section standard souvent suffisante | Le cas simple reste simple, à condition de ne pas surcharger plus tard |
| 9 kW sur moins de 30 m | 16 mm² cuivre est un repère courant | Bon exemple de base, mais pas un automatisme |
| Liaison longue | La section doit être augmentée | La longueur pèse autant que la puissance |
| Borne de recharge, chauffage électrique, pompe à chaleur | Usage plus exigeant | Prévoir la réserve dès le départ évite une reprise lourde plus tard |
Je fais toujours la distinction entre la puissance souscrite et les usages réellement simultanés. Un logement peut fonctionner correctement pendant un temps, puis se retrouver à l’étroit dès qu’on ajoute un nouvel équipement. C’est précisément pour cela que la pose et l’emplacement comptent autant que le calcul de section.
Les règles de pose qui évitent les reprises et les non-conformités
La majorité des problèmes que je rencontre ne viennent pas de la technologie, mais de l’emplacement. Un tableau posé dans un local humide, une arrivée laissée apparente sur une façade, ou un coffret coincé derrière une chaudière créent des non-conformités qui auraient pu être évitées dès le plan. L’ETEL, quand il est bien respecté, offre en général au moins 60 cm de largeur et 25 cm de profondeur, ce qui donne un vrai espace de travail.
- Je réserve la zone technique à un endroit sec, dégagé et facile d’accès.
- J’évite les pièces humides, les locaux poussiéreux et les zones encombrées par d’autres réseaux.
- Je garde le disjoncteur principal accessible, avec une hauteur de commande comprise entre 0,90 m et 1,80 m.
- Je ne laisse pas une arrivée extérieure à nu si elle n’est pas encore raccordée, elle doit être protégée par un boîtier ou un cheminement adapté.
- Je prévois de la place dans le tableau, idéalement une réserve de 20 % en logement individuel, pour les circuits à venir.
- Je maintiens une organisation claire entre puissance et communication afin de ne pas mélanger des usages qui devront évoluer séparément.
La bonne pose ne cherche pas seulement la conformité. Elle cherche aussi à rendre l’installation lisible, ce qui fait gagner du temps à chaque intervention future. Une fois cette base saine, il reste la vérification finale avant la mise sous tension.
Ce que je vérifie avant la mise en service
Avant la mise en service, je contrôle toujours trois choses: la cohérence administrative, la cohérence technique et la cohérence d’usage. C’est à ce moment que l’on voit si la chaîne d’alimentation correspond vraiment au mode de vie prévu, ou seulement au plan théorique.
- Le point de livraison, la puissance souscrite et le schéma posé correspondent bien au projet.
- Le disjoncteur de branchement coupe l’ensemble et reste accessible sans obstacle.
- La terre, les différentiels 30 mA et le serrage des connexions ont été testés.
- Les circuits sont étiquetés de façon lisible, sans sigles obscurs ni repérage approximatif.
- Les usages lourds sont anticipés, en particulier une borne de recharge, un chauffage électrique ou une pompe à chaleur.
Prévoir la suite avant de refermer les gaines
Dans un bâtiment vraiment bien conçu, l’alimentation ne sert pas seulement à “faire fonctionner” la maison. Elle doit pouvoir absorber une évolution raisonnable sans obliger à casser les cloisons. C’est là que la réserve, l’emplacement et la documentation deviennent des outils de confort autant que de sécurité.
- Je garde une ou deux réserves de modules dans le tableau pour les futurs circuits.
- Je prévois un passage libre pour les câbles de communication, les passerelles domotiques et les équipements connectés.
- Je photographie la zone technique avant fermeture des parois, car ces images valent souvent plus qu’un plan approximatif.
- Je pense dès le départ aux usages qui montent en puissance, comme la recharge d’un véhicule ou une pompe à chaleur.
- Je documente clairement les circuits pour qu’une future intervention soit rapide, propre et sans supposition hasardeuse.
Quand je conçois ou que je contrôle ce point d’entrée, je cherche donc moins un simple raccord qu’une architecture cohérente, accessible et évolutive. C’est ce trio, sécurité, lisibilité et marge de progression, qui transforme une installation correcte en installation vraiment durable.
