Dans une installation électrique, la couleur d’une gaine ne dit pas toujours la même chose que la couleur des fils qu’elle protège. C’est une source classique de confusion, surtout quand on mélange courant fort, courants faibles et réseaux enterrés. Je vous propose ici un repérage simple: ce qui est réellement normalisé, ce qui dépend du fabricant et les réflexes concrets pour choisir une protection fiable et lisible sur la durée.
Les repères utiles pour ne pas confondre gaine, câble et réseau
- La couleur des conducteurs est réglementée, mais celle d’une gaine intérieure l’est beaucoup moins.
- Pour les réseaux enterrés, le code couleur est net: rouge pour l’électricité, jaune pour le gaz, bleu pour l’eau, vert pour les télécoms.
- Sur certains conduits, la couleur sert surtout à repérer le diamètre ou la gamme commerciale, pas la fonction électrique.
- En domotique comme en courant fort, le vrai sujet reste le diamètre, la résistance mécanique, le tirage et la séparation des circuits.
- Un bon repérage évite les erreurs de maintenance, les confusions entre courants forts et faibles et les reprises de chantier inutiles.
Ce que la couleur d’une gaine indique vraiment
Je commence toujours par une distinction simple: le fil a un code couleur, la gaine a surtout un rôle de protection et de repérage. En France, la couleur des conducteurs à l’intérieur du câble reste la référence la plus fiable pour savoir qui fait quoi dans le circuit. Le bleu désigne le neutre, le vert/jaune la terre, et les autres couleurs servent généralement pour la phase ou des conducteurs actifs.
La gaine, elle, ne raconte pas automatiquement la même histoire. Dans un logement, sa couleur peut dépendre d’une gamme produit, d’un fabricant ou d’un usage interne au chantier. Autrement dit, je ne déduis jamais la fonction d’un circuit à partir du seul aspect extérieur du conduit.
| Élément | Couleur courante | Statut | Ce qu’il faut retenir |
|---|---|---|---|
| Conducteur neutre | Bleu | Normalisé | Référence fiable pour identifier le neutre |
| Conducteur de protection | Vert et jaune | Normalisé | Réservé à la terre |
| Gaine intérieure | Variable | Souvent non normé | Ne pas lui attribuer une fonction électrique sans autre repère |
| Conduit de chantier ou préfilé | Variable selon la gamme | Repérage fabricant | Peut aider au stockage, au tirage ou au tri des diamètres |
| Réseau enterré | Rouge, jaune, bleu, vert | Normalisé | La couleur sert d’avertisseur pour les travaux futurs |
Autrement dit, la bonne lecture d’une installation commence par les conducteurs, puis par le type de conduit, et seulement ensuite par sa couleur extérieure. Cette hiérarchie évite bien des erreurs, surtout quand on passe d’un logement à un local technique ou à un réseau enterré.
En intérieur, la gaine sert surtout au repérage et au tirage
Dans une maison ou un appartement, la couleur de la gaine est souvent une aide visuelle, pas une norme de sécurité en soi. Certains fabricants utilisent des repères par couleur pour différencier les diamètres ou les familles de produits. On rencontre par exemple des codes de cerclage qui aident à reconnaître plus vite un conduit de 16, 20, 25 ou 32 mm. C’est utile sur un chantier, mais cela reste un repère logistique, pas une étiquette fonctionnelle universelle.
Pour moi, la vraie question en intérieur n’est donc pas “de quelle couleur est la gaine ?”, mais plutôt: est-ce le bon diamètre, le bon type de conduit et le bon cheminement ? Une gaine trop juste complique le tirage, chauffe davantage et laisse moins de marge pour une évolution future. À l’inverse, un conduit bien dimensionné rend le passage des fils plus propre et limite les tensions sur l’isolant.
Les points que je vérifie avant de poser
- Le diamètre utile pour éviter un conduit trop chargé.
- La présence d’un tire-fil, très pratique pour les longueurs ou les coudes.
- Le contexte de pose: encastré, apparent, en vide technique ou en faux plafond.
- La séparation entre courants forts et courants faibles, surtout en domotique et en réseau de communication.
- La facilité de repérage aux deux extrémités, avec étiquetage si nécessaire.
Quand je travaille sur un logement connecté, je me méfie particulièrement des conduits “fourre-tout”. Mélanger alimentation, commande et données dans une même logique de pose finit presque toujours par compliquer la maintenance. Et c’est justement parce que la couleur intérieure n’est pas un code universel que la qualité du repérage prend de l’importance.

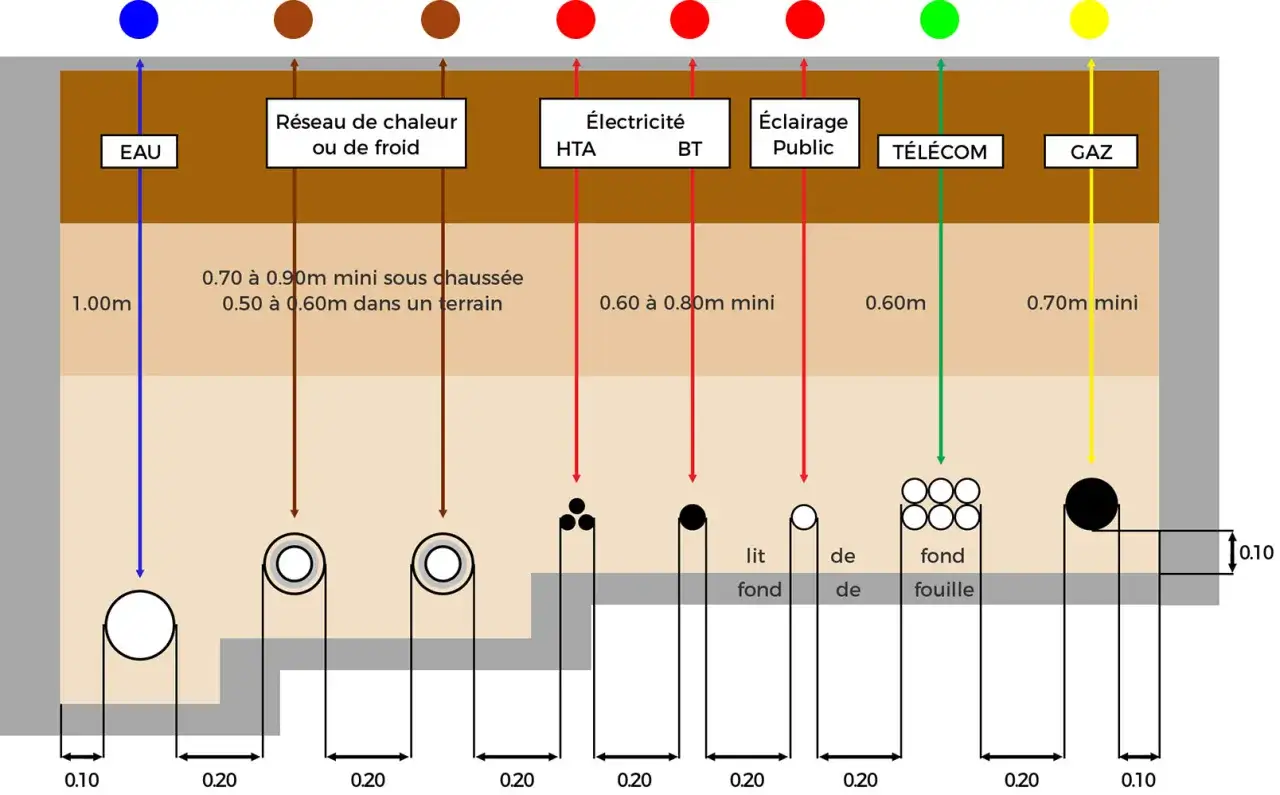

Pour les réseaux enterrés, le code couleur est beaucoup plus strict
Dès qu’on passe sous terre, la logique change complètement. Ici, la couleur sert à avertir les personnes qui ouvriront la tranchée plus tard. On ne parle plus d’une préférence de fabricant, mais d’un marquage qui doit permettre d’identifier la nature du réseau avant toute fouille ou intervention.
Pour l’électricité enterrée, le repère à retenir est le rouge. En pratique, on met souvent en œuvre un fourreau annelé avec un grillage avertisseur rouge au-dessus du réseau. Si plusieurs réseaux de nature différente sont très proches, un marquage rose peut être utilisé pour signaler cette cohabitation serrée. Ce détail est précieux: il évite de croire qu’un seul code suffit à lire toute la tranchée.
| Réseau | Couleur de marquage | Lecture pratique |
|---|---|---|
| Électricité | Rouge | Réseaux BT, HTA ou éclairage public selon le contexte |
| Gaz | Jaune | Repère d’alerte à ne jamais confondre avec un autre réseau |
| Eau potable | Bleu | Identifie les adductions et branchements d’eau |
| Télécom et communication | Vert | Fourreaux et liaisons de communication, y compris certains réseaux techniques |
| Réseaux très proches | Rose | Signale une forte proximité entre plusieurs ouvrages enterrés |
Le point important, c’est que ce marquage concerne surtout le dispositif avertisseur et la lecture du terrain, pas l’esthétique du tube lui-même. Pour un chantier extérieur, je regarde donc d’abord le code réseau, puis la profondeur, le cheminement et la documentation de pose. C’est cette logique qui sécurise vraiment l’intervention.
Choisir le bon conduit selon le circuit et l’environnement
Une bonne installation ne se résume pas à une couleur “qui paraît juste”. Je choisis une gaine ou un conduit en fonction du circuit, du mode de pose et de l’exposition mécanique ou climatique. C’est là que les erreurs coûtent le plus cher, parce qu’un mauvais choix reste souvent invisible au moment de la pose, puis réapparaît au premier ajout de câble ou à la première panne.
| Situation | Ce que je privilégie | Pourquoi |
|---|---|---|
| Encastré dans une cloison ou une dalle | Conduit adapté au tirage, diamètre suffisant, repérage clair | Le passage doit rester fluide et réparable si besoin |
| Courants faibles et domotique | Conduit séparé des circuits de puissance | Réduit les confusions, facilite la maintenance et limite les interférences de chantier |
| Extérieur apparent | Protection résistante aux chocs et au vieillissement | La couleur compte moins que la tenue dans le temps |
| Réseau enterré | Fourreau adapté et marquage avertisseur réglementaire | Le repérage futur doit être immédiat pour éviter les dommages |
| Gaine technique de logement | Organisation, séparation et identification des circuits | On gagne en lisibilité lors des interventions ultérieures |
Je regarde aussi la logique d’évolution du logement. Si un circuit peut s’étoffer plus tard, je préfère une protection un peu plus généreuse et bien repérée plutôt qu’un conduit serré, difficile à reprendre. Dans un habitat connecté, cette anticipation fait gagner du temps à chaque ajout d’équipement, de capteur ou de liaison de communication.
Les erreurs qui compliquent la maintenance et la sécurité
Les problèmes les plus gênants viennent rarement d’une grande faute spectaculaire. Ils naissent plutôt d’une accumulation de petits raccourcis: un conduit choisi “à l’œil”, un repérage oublié, une confusion entre couleur de gaine et couleur de fil. Sur le terrain, ce sont ces détails qui provoquent ensuite les démontages inutiles.
- Choisir la gaine uniquement par sa couleur au lieu de regarder le diamètre et l’usage réel.
- Confondre gaine et conducteur alors que seule la couleur des fils donne une information électrique fiable.
- Mélanger courant fort et courant faible dans un même cheminement sans réflexion sur le repérage.
- Oublier le marquage d’un réseau enterré, puis devoir rouvrir la tranchée à la première intervention.
- Ne pas documenter la pose, alors qu’une photo et un étiquetage prennent quelques minutes et évitent beaucoup de doutes plus tard.
- Sous-estimer la marge de tirage, ce qui rend chaque ajout de câble plus pénible que prévu.
J’insiste souvent sur un point simple: une installation bien faite doit rester compréhensible dans six mois, pas seulement le jour où on la pose. Si vous devez vous arrêter trop longtemps pour deviner ce que signifie une couleur, c’est que le repérage n’est pas assez bon.
Le bon réflexe avant de refermer la tranchée ou le tableau
Quand je veux sécuriser un chantier, je garde une règle très simple: la couleur aide à orienter, elle ne remplace jamais la conformité technique. Avant de refermer une tranchée ou de fermer un coffret, je vérifie le type de réseau, le marquage avertisseur, le cheminement et l’identification des extrémités. Une photo nette du passage des gaines, un étiquetage propre et un plan minimal valent souvent plus qu’une longue explication orale.
En pratique, la couleur de la gaine électrique n’est qu’un indice parmi d’autres. Ce qui fait la différence, c’est l’ensemble: bon conduit, bon diamètre, bonne séparation des circuits et bon repérage. C’est ce trio qui rend l’installation sûre aujourd’hui et encore lisible demain.
