Le bon dimensionnement d’un disjoncteur ne se résume pas à lire un nombre d’ampères sur un boîtier. Il faut relier ce calibre à la section des conducteurs, à l’usage du circuit, aux appels de courant au démarrage et au niveau de protection attendu dans une installation domestique. Ici, je vais aller droit au but: comment choisir sans surdimensionner, pourquoi un disjoncteur déclenche, et quels repères je garde en tête dans une maison ou un appartement en France.
Les repères essentiels pour dimensionner un disjoncteur sans se tromper
- Le calibre correspond à l’intensité nominale en ampères, pas à la puissance de l’appareil.
- Un disjoncteur protège d’abord un circuit et ses câbles, pas seulement un appareil branché dessus.
- En logement, les valeurs courantes sont 16 A pour l’éclairage, 16 A ou 20 A pour les prises, 20 A pour plusieurs circuits spécialisés et 32 A pour les plaques en monophasé.
- La courbe de déclenchement change la façon dont le disjoncteur réagit aux appels de courant.
- Un calibre trop faible fait déclencher à répétition, un calibre trop élevé laisse le câble moins bien protégé.
Ce que je regarde pour choisir le bon calibre d’un circuit domestique
Je pars d’un principe simple: le disjoncteur doit être cohérent avec le câble qu’il protège. Dans une installation résidentielle, le calibre n’est pas choisi au hasard ni seulement à partir de la puissance d’un appareil. Je regarde d’abord l’usage du circuit, la section des conducteurs, puis le nombre de points d’utilisation raccordés au même départ.
La logique de base est facile à retenir. En monophasé 230 V, l’intensité se déduit de la puissance par la relation I = P / U. Un appareil de 2 000 W consomme donc environ 8,7 A. Cela reste une approximation utile pour les charges résistives, mais je me méfie des appareils avec moteur, électronique de puissance ou pic au démarrage, car leur comportement réel peut être bien plus brutal qu’une simple formule ne le laisse penser.

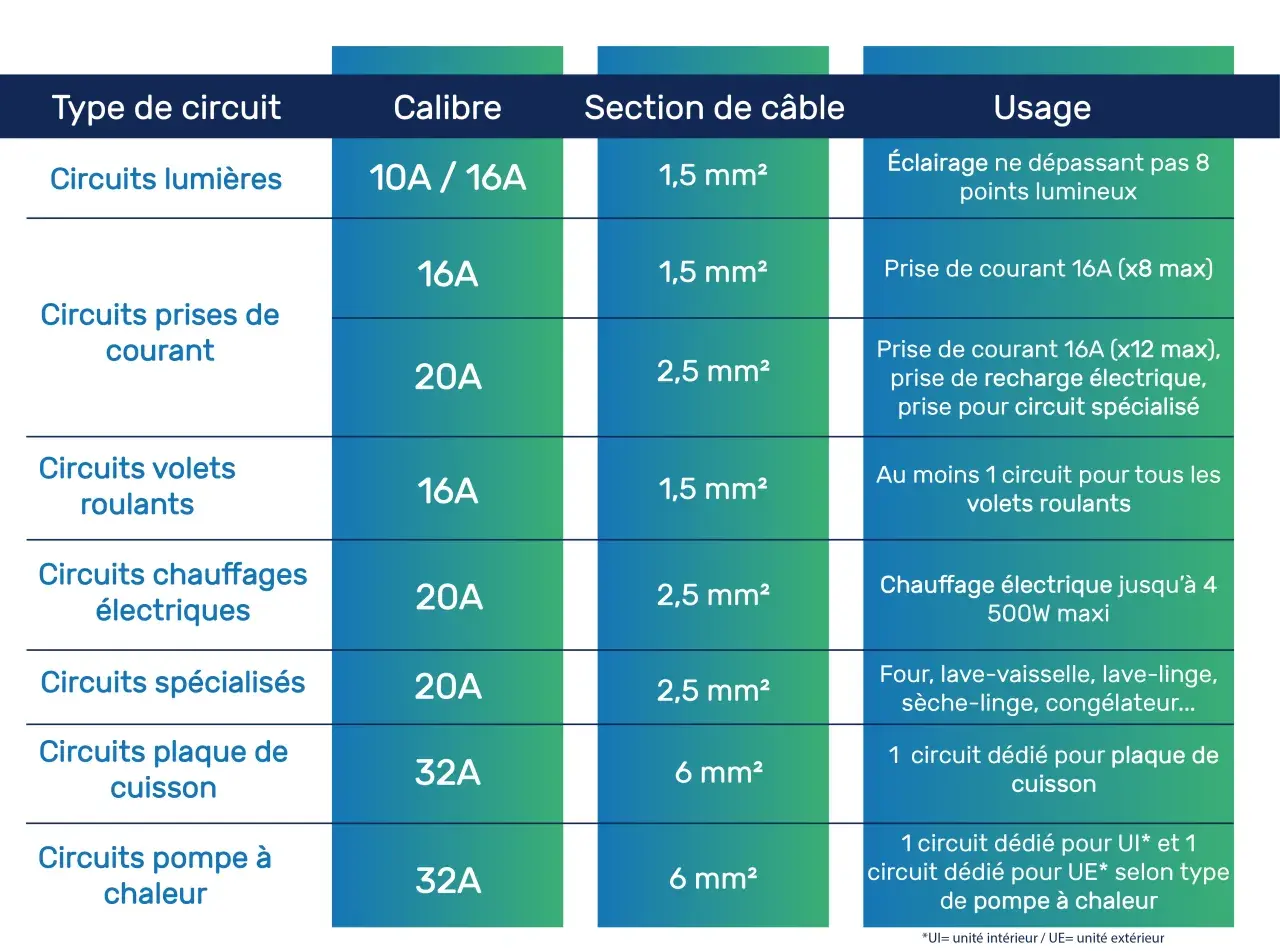

Dans la pratique, les repères de chantier les plus utiles restent ceux de la NF C 15-100. Legrand rappelle par exemple qu’un circuit d’éclairage en 1,5 mm² se limite à 16 A et à 8 points lumineux, tandis qu’un circuit de prises en 2,5 mm² peut aller jusqu’à 20 A et 12 prises. Cette base évite déjà beaucoup d’erreurs de dimensionnement.
| Usage du circuit | Calibre courant | Section minimale courante | Repère pratique |
|---|---|---|---|
| Éclairage | 16 A max | 1,5 mm² | Jusqu’à 8 points lumineux |
| Prises générales | 16 A max ou 20 A max | 1,5 mm² ou 2,5 mm² | 8 prises en 16 A, 12 prises en 20 A |
| Lave-vaisselle, lave-linge, sèche-linge, four | 20 A | 2,5 mm² | Circuit spécialisé recommandé |
| Plaques de cuisson en monophasé | 32 A | 6 mm² | Circuit dédié indispensable |
| Charge prolongée sensible | Selon l’appareil | Selon la longueur et la pose | Je garde une marge de sécurité réelle |
Je retiens aussi une règle de bon sens que beaucoup négligent: si un circuit alimente une charge qui tourne longtemps, je préfère conserver une marge d’environ 20 % plutôt que de faire fonctionner l’ensemble à la limite. Le disjoncteur ne doit pas devenir un simple interrupteur qui saute dès que l’installation est sollicitée un peu trop fort. C’est cette marge qui fait souvent la différence entre un tableau confortable et un tableau pénible au quotidien.
Autrement dit, je ne choisis pas un calibre “le plus grand possible”. Je choisis celui qui protège correctement la ligne, accepte l’usage prévu et laisse une réserve raisonnable. C’est précisément là que la suite devient importante: la courbe de déclenchement et le pouvoir de coupure changent la lecture du problème.
La courbe de déclenchement et le pouvoir de coupure changent tout
Une erreur fréquente consiste à ne regarder que les ampères. En réalité, la courbe du disjoncteur compte autant que son calibre. Elle définit la zone dans laquelle le déclenchement magnétique intervient en cas de court-circuit ou de surintensité brutale. Promotelec résume bien la logique: la courbe B déclenche entre 3 et 5 In, la courbe C entre 5 et 10 In, et la courbe D entre 10 et 14 In.
| Courbe | Seuil de déclenchement magnétique | Usage typique | Ce que cela change |
|---|---|---|---|
| B | 3 à 5 In | Lignes longues, faibles appels de courant | Réagit plus vite, utile quand la ligne est sensible |
| C | 5 à 10 In | Habitat, prises, éclairage, électroménager | Le meilleur compromis dans la majorité des logements |
| D | 10 à 14 In | Moteurs, pompe à chaleur, VMC ou équipements à fort démarrage | Tolère mieux l’appel initial de courant |
En logement, la courbe C reste le choix le plus courant parce qu’elle absorbe correctement les appels de courant normaux sans devenir trop permissive. En revanche, dès qu’un appareil démarre “fort” ou qu’un moteur tire un pic bref mais marqué, la courbe D peut devenir pertinente. Je préfère toujours vérifier la notice de l’équipement avant de décider, parce que certains constructeurs imposent des contraintes plus précises que le réflexe de chantier habituel.
Le pouvoir de coupure est l’autre donnée que je regarde systématiquement. Il correspond à l’intensité maximale que le disjoncteur peut interrompre sans se dégrader en cas de court-circuit. En résidentiel, on rencontre souvent des pouvoirs de coupure de 3 kA ou 4,5 kA, mais ce n’est pas une valeur à choisir à l’aveugle: il faut qu’elle soit supérieure au courant de court-circuit présumé au point d’installation. C’est un détail qui n’en est pas un, parce qu’un bon calibre avec un mauvais pouvoir de coupure ne protège pas correctement l’installation.
La bonne lecture, au fond, c’est celle-ci: le calibre fixe le courant admissible, la courbe règle la tolérance aux pointes, et le pouvoir de coupure sécurise la réaction en cas de défaut grave. Une fois ces trois notions séparées, le choix devient beaucoup plus clair.
Les erreurs de dimensionnement que je vois le plus souvent
La première erreur, c’est de monter un calibre “par confort” parce que le disjoncteur a déclenché une fois. Si le circuit saute régulièrement, ce n’est pas un argument pour augmenter l’ampérage sans réflexion. Dans la plupart des cas, cela signifie plutôt qu’il faut répartir la charge, créer un circuit dédié ou corriger une section de câble inadaptée.
La deuxième erreur, c’est de mélanger des usages trop différents sur un même départ. Un circuit de prises alimentant en même temps un petit appareil, une machine à café et un chauffage d’appoint n’a rien à voir avec un circuit destiné à quelques prises de séjour. Même si le tableau “tient”, l’usage réel finit souvent par révéler les limites du montage.
La troisième erreur concerne la chute de tension. Sur une ligne longue, un calibre trop ambitieux ne règle pas le problème. Il peut même l’aggraver, parce qu’on sous-estime l’échauffement et les pertes de performance. Je le vois souvent dans les rénovations où l’on veut garder l’existant à tout prix: le tableau semble correct sur le papier, mais le comportement réel est médiocre dès que plusieurs appareils tournent ensemble.
- Ne pas confondre disjoncteur et interrupteur différentiel: le premier protège contre les surcharges et courts-circuits, le second protège surtout les personnes contre les défauts d’isolement.
- Ne pas surdimensionner “pour être tranquille”: cela réduit la qualité de la protection du câble.
- Ne pas oublier la longueur de ligne et la façon dont le câble est posé: encastré, en gaine, en volume chaud, les conditions changent.
- Ne pas ignorer la charge continue: un circuit très sollicité n’aime pas travailler au ras du seuil.
Je vois aussi une confusion récurrente entre un tableau “qui saute” et un tableau “mal calibré”. Les deux existent, mais ils ne se traitent pas de la même manière. Un déclenchement ponctuel peut être normal; des déclenchements répétés signalent presque toujours un défaut de conception, de répartition ou de section. C’est ce diagnostic que je fais avant de toucher au calibre.

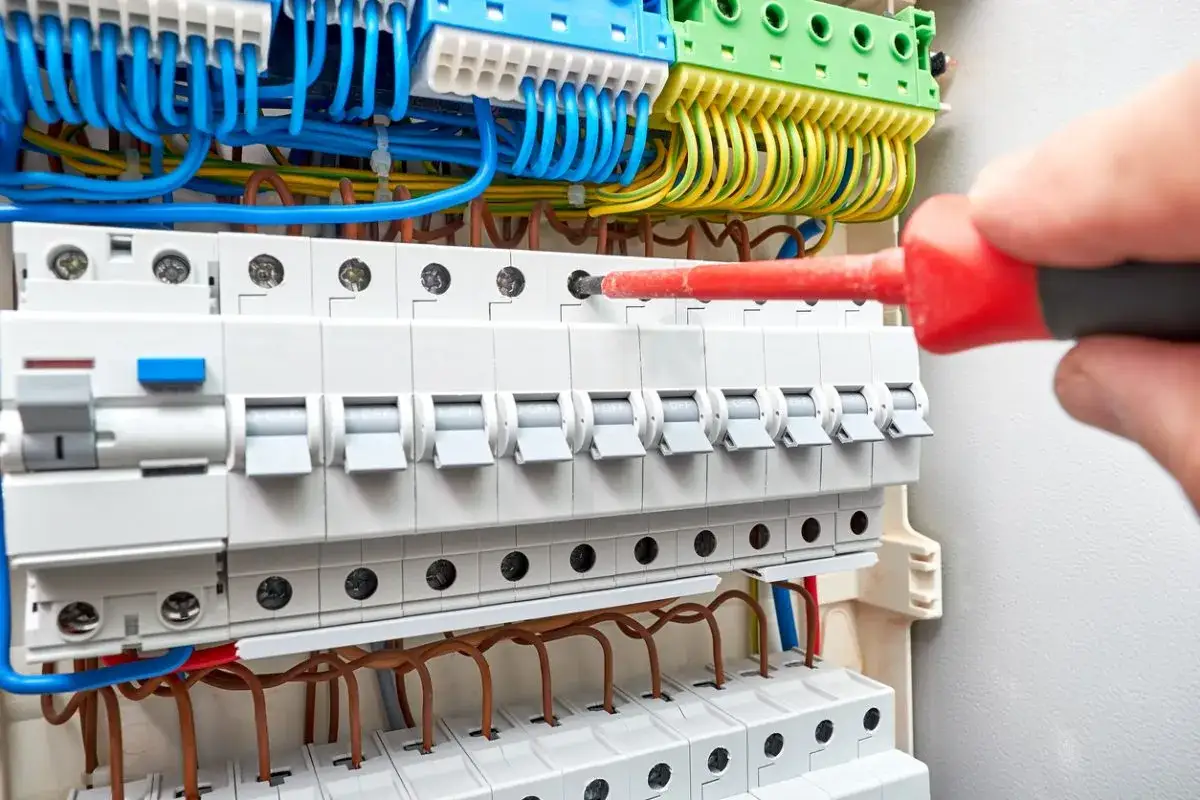

Ce que je contrôle avant de remplacer un disjoncteur
Avant de changer un appareil, je vérifie toujours cinq points: la section des conducteurs, le type de charge, la longueur du circuit, la présence d’appels de courant au démarrage et le pouvoir de coupure nécessaire. Si l’un de ces éléments manque, je considère que le remplacement reste incomplet, même si le nouveau disjoncteur “rentre” dans le tableau.
- Je lis le marquage du circuit et la section réelle des fils.
- Je vérifie la puissance ou l’intensité des appareils raccordés.
- Je regarde si la charge est résistive, électronique ou motorisée.
- Je contrôle la courbe adaptée au comportement du circuit.
- Je m’assure que le pouvoir de coupure est compatible avec le point d’installation.
Dans un logement courant, je reste le plus souvent sur des choix sobres et lisibles: 16 A pour l’éclairage, 20 A pour un circuit spécialisé classique, 32 A pour les plaques en monophasé, et une courbe C tant que rien ne justifie une exception. C’est rarement spectaculaire, mais c’est ce qui fonctionne le mieux dans la durée.
Si vous ne connaissez pas la section réelle d’un câble, si le circuit a été modifié plusieurs fois ou si vous soupçonnez un mauvais pouvoir de coupure, je conseille de faire contrôler l’installation avant de remplacer quoi que ce soit. Sur un tableau électrique, le bon choix est presque toujours celui qui protège d’abord la ligne, puis s’adapte à l’usage. C’est ce réflexe qui évite les déclenchements inutiles, les échauffements cachés et les remplacements faits trop vite.
