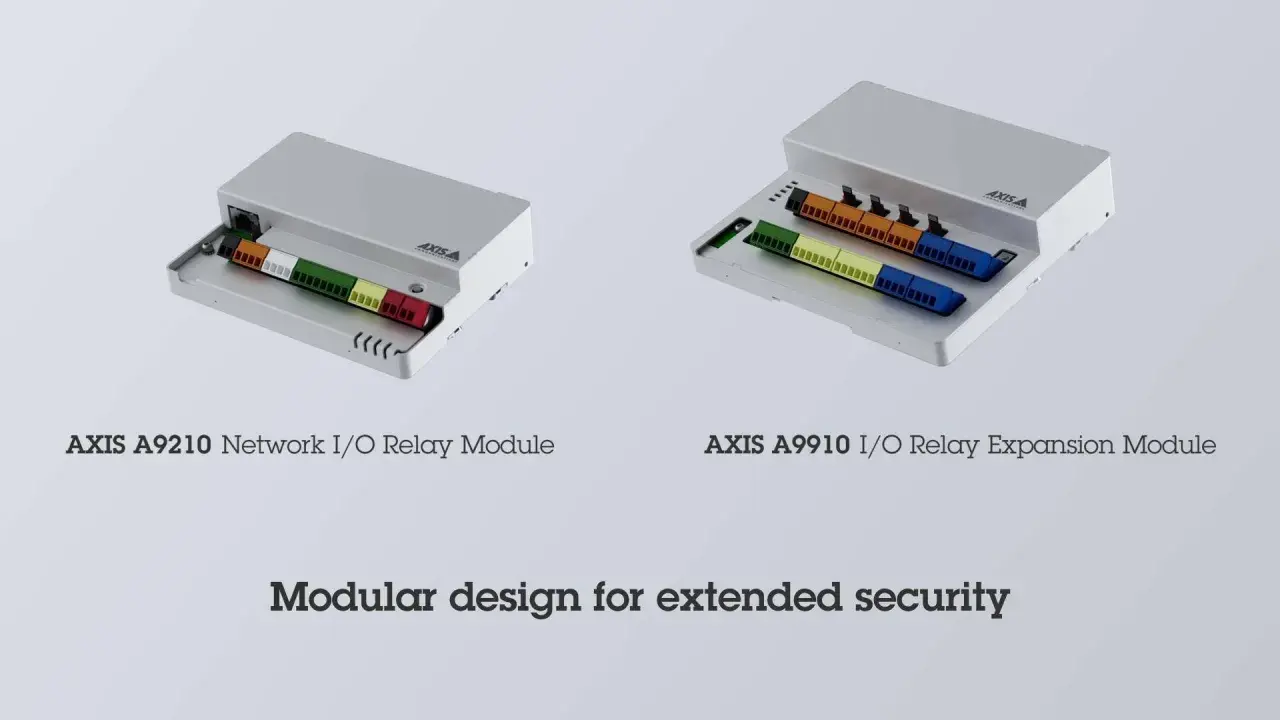

Un module d’entrées/sorties sert de passerelle entre la logique de commande et le terrain : il lit des capteurs, pilote des actionneurs et remonte des états utiles au contrôle. Dans une installation électrique, en domotique ou sur une petite machine automatisée, c’est souvent lui qui fait le lien entre un besoin simple et un câblage propre. Dans la pratique, un module I/O n’est pas juste un bornier plus intelligent : il conditionne la fiabilité, le diagnostic et la facilité de maintenance.
Les points à retenir avant de choisir une solution d’E/S
- Un module d’entrées/sorties relie des capteurs, des actionneurs et un automate ou un contrôleur domotique.
- Le choix dépend d’abord du signal à traiter : tout ou rien, analogique, relais, transistor ou IO-Link.
- Dans une armoire, je privilégie IP20 à l’intérieur et IP67 au plus près des équipements exposés.
- La séparation puissance/commande, la réserve de place et le repérage des fils comptent autant que le module lui-même.
- En France, la NF C 15-100 impose de penser sécurité, accessibilité et marge d’évolution dès la conception.
À quoi sert vraiment un module d’entrées/sorties
Je le vois comme une interface entre deux mondes. D’un côté, il reçoit des signaux physiques simples : un bouton poussoir, un détecteur de présence, une sonde de température, un contact de porte. De l’autre, il transmet ces informations à un automate, à une passerelle domotique ou à un contrôleur de supervision. Sans ce maillon, il faut multiplier les interfaces bricolées, les relais dispersés et les câbles qui deviennent vite illisibles.
Son intérêt ne se limite pas à « faire entrer » et « faire sortir » des signaux. Un bon module apporte aussi de la standardisation, parfois du diagnostic, parfois de l’isolement galvanique, et souvent un vrai gain de maintenance. Quand un voyant de défaut s’allume ou qu’une voie ne répond plus, je préfère une architecture qui me dise rapidement où chercher plutôt qu’un ensemble de fils à tester un par un.
Dans une maison, cela sert à centraliser l’éclairage, les volets, la VMC ou un arrosage. Dans une armoire d’automatisme, cela sert à piloter des contacteurs, des électrovannes, des pompes ou des capteurs de process. Le principe est le même, mais la rigueur de mise en œuvre change beaucoup dès qu’on monte en puissance ou en criticité.
Les principaux types d’E/S et leurs usages
Je distingue toujours les modules par le type de signal avant de regarder la marque ou le bus de communication. C’est cette lecture-là qui évite les erreurs de dimensionnement. Quand je veux des capteurs plus bavards qu’un simple 0/1, je regarde de près IO-Link : Phoenix Contact le décrit comme une interface E/S standardisée à l’échelle mondiale, avec échange de données bidirectionnel et diagnostic à distance. C’est précisément ce qui la rend intéressante dès qu’on veut de la maintenance plus fine et moins d’arrêts inutiles.
| Type de module | Signal traité | Usage typique | Limites à garder en tête |
|---|---|---|---|
| Entrées numériques | Tout ou rien, souvent en 24 V DC | Boutons, fins de course, contacts de porte, détecteurs de présence | Pas de mesure fine, seulement un état stable ou non stable |
| Sorties numériques | Commande tout ou rien | Relais, voyants, électrovannes, petites charges pilotées | Courant limité, attention aux charges inductives |
| Entrées analogiques | 0-10 V, 4-20 mA, parfois résistance ou température | Sondes, pression, niveau, débit, régulation | Sensible au bruit, au câblage et au calibrage |
| Sorties relais | Contact sec | Commande de circuits séparés, petites charges AC ou DC | Usure mécanique plus rapide, vitesse de commutation plus faible |
| Sorties transistor | Commutation rapide en DC | Signaux rapides, pilotage de charges adaptées, PWM simple | Polarité et courant à respecter, pas fait pour tout |
| Modules IO-Link | Communication bidirectionnelle standardisée | Capteurs intelligents, diagnostic, paramétrage à distance | Besoin d’un maître compatible et d’une architecture cohérente |
| E/S déportées | Points d’E/S proches du terrain | Machines, zones éloignées, armoires compactes, environnements difficiles | Il faut penser réseau, adressage et maintenance dès le départ |
Mon réflexe est simple : si le signal est binaire, je pars sur du numérique; s’il décrit une grandeur physique, je passe en analogique; s’il faut du diagnostic et du paramétrage, je regarde l’IO-Link; s’il y a beaucoup de capteurs dispersés, j’envisage le déporté. Cette logique évite de surdimensionner une architecture ou, à l’inverse, de la rendre trop fragile pour gagner quelques euros au départ.
Comment je l’intègre dans un tableau électrique ou une armoire
Dans une installation électrique, le bon emplacement change beaucoup de choses. Je place généralement les modules d’E/S sur rail DIN, au plus près de leur alimentation et du contrôleur, avec une séparation nette entre les câbles de puissance et les liaisons de commande. Cette séparation réduit les perturbations, simplifie le repérage et limite les erreurs au moment d’une extension.
Je réserve aussi de la place dès le début. La fiche Legrand sur la NF C 15-100 rappelle de prévoir des emplacements libres dans le tableau : 20 % des modules en maison individuelle, ou au moins 6 modules en logement collectif. C’est une règle que j’aime bien, parce qu’elle évite le faux bon plan du tableau « rempli à ras bord » qui devient impossible à faire évoluer proprement six mois plus tard.
Pour l’environnement, je distingue deux cas. Dans une armoire propre, ventilée et protégée, de l’IP20 est généralement suffisant. Dès que les équipements se rapprochent d’une machine, d’une zone humide, d’un local poussiéreux ou d’une zone exposée aux projections, je préfère des modules déportés mieux protégés, souvent en IP67. Le choix n’est pas esthétique : il conditionne la tenue dans le temps et le temps de dépannage.
Je garde aussi en tête les hauteurs d’accès, l’accessibilité du tableau, le repérage clair des circuits et la réserve de puissance sur l’alimentation 24 V DC. Un module mal alimenté ou mal ventilé donne des pannes qui ressemblent à des défauts logiciels alors que le problème est purement physique. C’est exactement le genre de piège que je veux éviter.
Le câblage qui évite les pannes invisibles
Je ne confonds jamais un module standard d’E/S avec une chaîne de sécurité. Pour un arrêt d’urgence, une porte de protection ou toute fonction critique, je passe sur du matériel de sécurité certifié; sinon, un simple module de commande peut donner une fausse impression de sécurité. Sur le reste du câblage, les erreurs les plus coûteuses sont souvent banales : un commun mal référencé, une sortie sous-dimensionnée ou une ligne analogique posée trop près d’un câble de puissance.
- Je sépare physiquement les câbles de commande et les câbles d’alimentation.
- Je vérifie la compatibilité PNP/NPN ou source/sink avant de raccorder un capteur.
- Je protège les sorties qui commandent des bobines, des contacteurs ou des électrovannes avec un dispositif de suppression adapté.
- Je respecte les polarités des entrées analogiques et je traite les blindages de manière cohérente.
- Je repère chaque conducteur et chaque voie avant la mise sous tension.
| Erreur fréquente | Symptôme sur le terrain | Correction pratique |
|---|---|---|
| Mélanger puissance et signaux | Déclenchements aléatoires, valeurs instables | Reprendre le cheminement des câbles et éloigner les liaisons sensibles |
| Oublier la nature de la charge | Sortie qui chauffe ou qui s’use trop vite | Ajouter un relais, un contacteur ou choisir un module plus adapté |
| Confondre PNP et NPN | L’entrée ne change jamais d’état | Aligner le type de capteur avec l’architecture du module |
| Ignorer les charges inductives | Coupures, parasites, usure prématurée | Installer diode, varistance ou réseau RC selon le cas |
| Ne pas documenter les voies | Maintenance lente et erreurs de remplacement | Nommer les canaux, garder un plan à jour et tester point par point |
Je considère le câblage comme la vraie assurance qualité du projet. Un bon module mal raccordé produit des symptômes flous, et ces symptômes coûtent plus cher qu’un matériel un peu mieux choisi au départ. C’est pour cela que je préfère passer dix minutes de plus à vérifier un bornier plutôt que trois heures à chercher une panne intermittente.
Les usages où l’investissement est vraiment rentable
Les meilleurs cas d’usage sont ceux où l’on gagne à la fois en clarté, en sécurité et en évolutivité. Dans une maison ou un bâtiment tertiaire léger, les modules d’E/S servent surtout à centraliser des fonctions répétitives. Dans une petite ligne de production ou une chaufferie, ils deviennent un outil de pilotage et de supervision.
| Projet | Choix que je privilégie | Pourquoi ça vaut le coup |
|---|---|---|
| Éclairage et volets | Entrées numériques + sorties relais | Centralisation, scénarios, maintenance plus simple qu’un câblage dispersé |
| Chauffage, VMC, petite régulation | Entrées analogiques + sorties relais | Suivi des sondes, pilotage propre des organes de puissance, moins de marche/arrêt inutiles |
| Sécurité connectée | Contacts secs, entrées surveillées, sorties de commande dédiées | Lecture claire des états, remontée d’alarme, intégration propre avec la supervision |
| Machine ou atelier | E/S déportées, IO-Link, architecture réseau | Moins de câbles dans l’armoire, diagnostic plus rapide, remplacement simplifié |
| Rénovation | Architecture modulaire avec réserves | On garde l’existant tout en préparant les extensions sans refaire toute l’installation |
Je trouve que les projets de rénovation sont les plus révélateurs. Quand on garde l’architecture trop fermée, on finit par contourner le système avec des ajouts mal intégrés. Quand on prévoit une architecture modulaire dès le départ, on obtient un ensemble plus propre, plus lisible et beaucoup moins fragile à long terme.
Ce que je prévois pour garder de la marge sans refaire l’installation
Si je devais résumer ma méthode, je dirais que je cherche toujours trois marges : des voies libres, de la puissance libre et de la lisibilité. Sans ces trois éléments, le système fonctionne peut-être le premier jour, mais il devient vite pénible à faire évoluer.
- Je garde des canaux inutilisés pour les extensions futures.
- Je dimensionne l’alimentation 24 V DC avec une réserve confortable, pas au plus juste.
- Je choisis des borniers et des repères qui restent lisibles après plusieurs interventions.
- Je privilégie des protocoles et des modules faciles à diagnostiquer à distance.
- Je documente l’installation comme si quelqu’un d’autre devait la reprendre demain.
Au fond, un bon module d’E/S ne se juge pas seulement à son nombre de points. Je regarde surtout la cohérence de l’architecture, la qualité du câblage et la capacité du système à évoluer sans tout casser. C’est cette combinaison qui fait la différence entre une installation simplement fonctionnelle et une installation vraiment exploitable dans la durée.
