Le choix du type de disjoncteur conditionne la sécurité d’une installation autant que sa fiabilité au quotidien. Je fais ici le tri entre les grandes familles utilisées en logement en France, leurs usages réels et les pièges qui conduisent à des déclenchements inutiles ou à une protection mal dimensionnée. L’idée est de savoir quoi mettre au bon endroit, dans un tableau cohérent et conforme.
Les repères essentiels à garder en tête
- Un disjoncteur divisionnaire protège un circuit contre les surcharges et les courts-circuits.
- Un interrupteur différentiel 30 mA protège les personnes contre les défauts d’isolement, pas les fils contre l’échauffement.
- En logement, il faut répartir les circuits sur au moins deux différentiels et rester à huit circuits maximum par appareil.
- La courbe C reste la référence la plus courante en habitat, tandis que les courbes B et D servent à des cas plus ciblés.
- Le type AC, A, F ou B se choisit selon les appareils raccordés, surtout quand l’électronique de puissance entre en jeu.
- La section des conducteurs doit rester cohérente avec le calibre: 1,5 mm² pour 16 A, 2,5 mm² pour 20 A, 6 mm² pour 32 A dans les cas courants.
Ce que chaque protection fait réellement

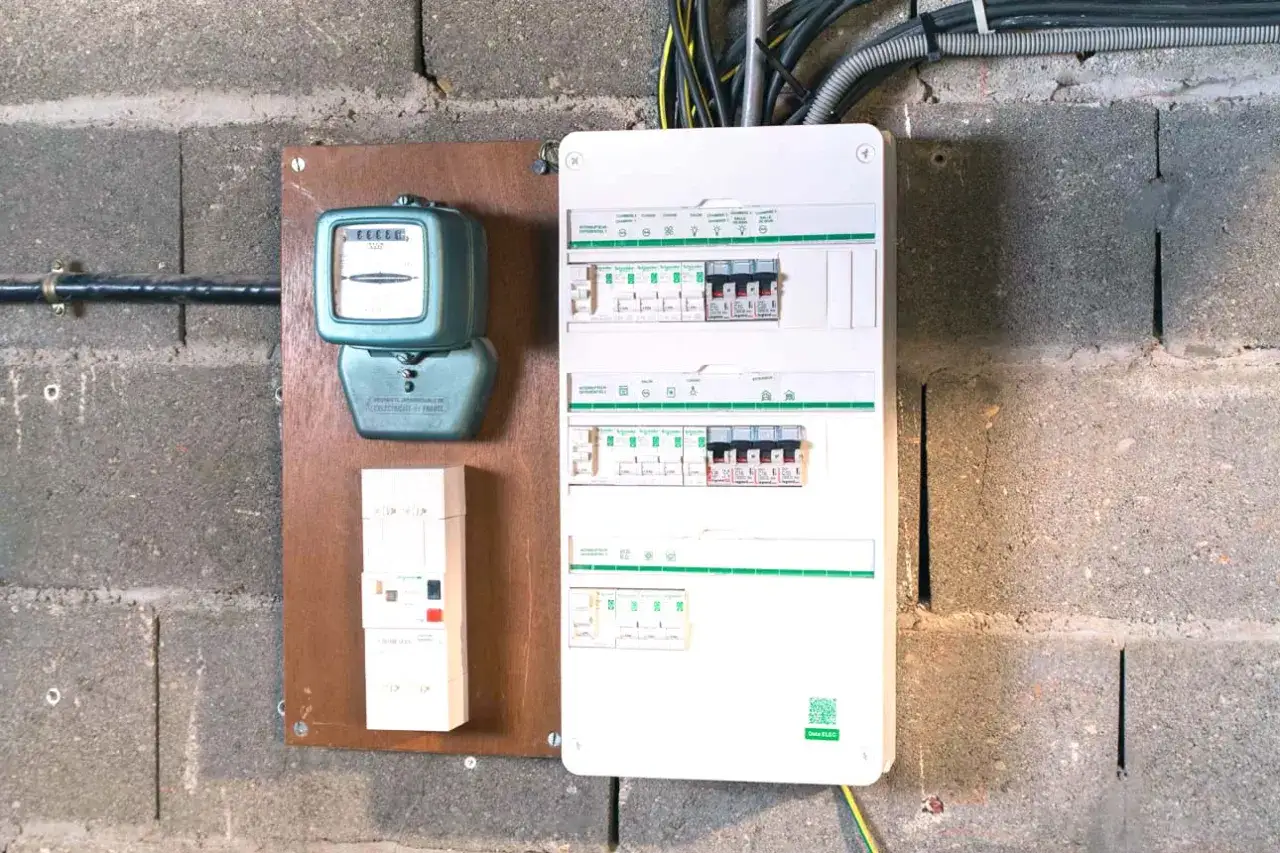

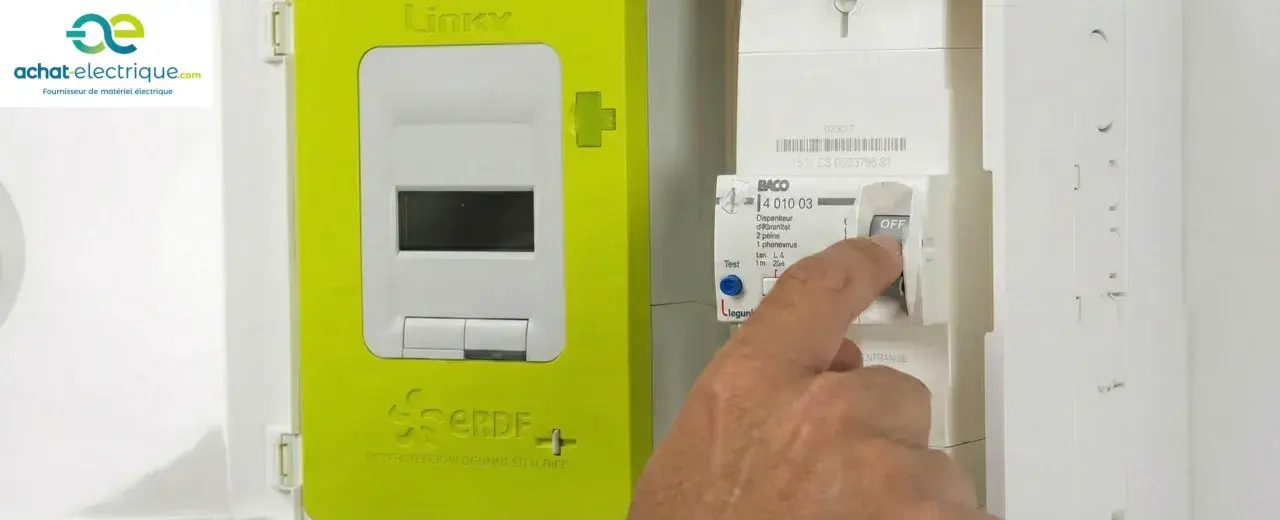

Je distingue toujours trois niveaux de protection. Le disjoncteur de branchement coupe l’ensemble de l’installation si la puissance souscrite est dépassée ou en cas de défaut grave; le disjoncteur divisionnaire protège un circuit précis contre les surcharges et les courts-circuits; l’interrupteur différentiel surveille les fuites de courant et coupe avant qu’un défaut d’isolement ne devienne dangereux.
| Dispositif | Rôle | Usage typique | Point clé |
|---|---|---|---|
| Disjoncteur de branchement | Protège l’installation entière et limite la puissance appelée | À l’entrée du logement, en amont du tableau | On parle souvent d’AGCP, avec une protection différentielle de 500 mA |
| Disjoncteur divisionnaire | Protège un circuit contre surcharge et court-circuit | Éclairage, prises, chauffage, VMC, appareils dédiés | Son calibre doit correspondre à la section du câble et au circuit |
| Interrupteur différentiel 30 mA | Protège les personnes contre les défauts d’isolement | En tête de rangée dans le tableau | Il ne remplace pas un disjoncteur |
| Disjoncteur différentiel | Combine protection différentielle et protection contre les surintensités | Départs particuliers, tableaux divisionnaires, cas spécifiques | Pratique, mais pas systématique en habitat |
On rencontre aussi le disjoncteur différentiel, qui combine protection contre les surintensités et protection différentielle. En résidentiel, je le réserve surtout aux départs particuliers ou aux tableaux divisionnaires, parce qu’il n’a pas la même place logique qu’un couple interrupteur différentiel + disjoncteurs divisionnaires.
Les courbes et les différentiels à ne pas confondre
Dans le langage courant, on mélange souvent courbe et type, alors que ce sont deux logiques différentes. La courbe concerne la réaction du disjoncteur divisionnaire aux surintensités; le type AC, A, F ou B décrit la manière dont le différentiel réagit aux défauts d’isolement. Legrand résume bien la logique: la courbe C domine en habitat, la B vise les faibles appels et la D les moteurs.
Courbes de déclenchement des disjoncteurs divisionnaires
| Courbe | Plage de déclenchement magnétique | Usage typique | Lecture pratique |
|---|---|---|---|
| B | 3 à 5 In | Circuits à faibles appels de courant, longues liaisons | Utile quand je veux une réaction plus rapide qu’en courbe C |
| C | 5 à 10 In | Habitat courant, la grande majorité des circuits | Le choix le plus simple et le plus fréquent dans une maison |
| D | 10 à 14 In | Moteurs, compresseurs, pompes, gros appels au démarrage | À réserver aux usages spécifiques, sinon la protection devient trop tolérante |
| Z | 2,4 à 3,6 In | Électronique très sensible | Rare en logement, utile seulement dans des cas très ciblés |
En maison, je pars presque toujours sur une courbe C, sauf quand la longueur de câble, le comportement au démarrage ou la sensibilité du circuit justifient autre chose.
Lire aussi : H07VU ou H07VR - Lequel choisir pour votre installation?
Types de différentiels 30 mA
| Type | Ce qu’il détecte | Usage typique | Point de vigilance |
|---|---|---|---|
| AC | Défauts à composante alternative | Éclairage, prises courantes, VMC, circuits standards | Très adapté au quotidien, mais pas à tous les usages spécialisés |
| A | Défauts à composantes alternative et continue pulsée | Lave-linge, plaques de cuisson, circuits avec électronique de puissance | C’est le socle des circuits spécialisés dans beaucoup de logements |
| F | Défauts avec meilleure tolérance aux perturbations et microcoupures | Congélateur, alarme, informatique, pompe à chaleur, certains équipements connectés | Intéressant quand une coupure intempestive coûte cher ou gêne vraiment |
| B | Défauts avec composantes AC, pulsées et continues lisses | Variateurs triphasés, redresseurs, certains équipements de recharge ou industriels | À garder pour les cas techniques précis, pas pour une installation standard |
Le bon réflexe est simple: je garde le type AC pour les circuits courants, je réserve le type A aux usages spécialisés, et je ne passe au type F ou B que si la situation le justifie vraiment. C’est cette lecture qui évite les tableaux trop chers et les choix inutilement complexes.
Quels modèles associer à chaque circuit
Une fois ces repères posés, on peut passer au tableau réel. C’est là que je regarde les circuits un par un, parce qu’un logement ne se sécurise pas avec une règle unique: la cuisine, le chauffage, la VMC ou une borne de recharge n’ont pas les mêmes appels de courant ni les mêmes contraintes.
| Circuit | Protection de surintensité | Différentiel conseillé | Repère utile |
|---|---|---|---|
| Éclairage | 10 A ou 16 A, avec 1,5 mm² | AC | En pratique, je reste prudent sur le nombre de points lumineux par circuit |
| Prises générales | 16 A en 1,5 mm² ou 20 A en 2,5 mm² | AC | 8 prises max en 16 A, 12 prises max en 20 A |
| Lave-linge | 20 A avec 2,5 mm² | A | Circuit dédié, sans mélange avec les prises de confort |
| Plaques de cuisson | 32 A avec 6 mm² | A | À traiter comme un circuit spécialisé, pas comme une prise classique |
| VMC | 2 A avec 1,5 mm² | AC | Petit circuit, mais à protéger proprement |
| Chauffe-eau | 20 A avec 2,5 mm² | AC le plus souvent | Le pilotage par contacteur mérite une vérification dédiée |
| Chauffage électrique | 16 A, 20 A, 25 A ou 32 A selon la puissance | AC | Je dimensionne en fonction des watts réels, pas au hasard |
Pour une borne de recharge, une pompe à chaleur ou un autre équipement à électronique de puissance, je vérifie toujours la notice du fabricant avant de trancher. Selon le matériel, la protection peut aller d’un type A dédié à une solution plus spécifique en type F ou B.
Comment dimensionner un tableau sans se tromper
Promotelec rappelle qu’en logement, la NF C 15-100 impose des DDR haute sensibilité de 30 mA, avec au moins deux appareils par installation et un maximum de huit circuits par DDR. C’est la base sur laquelle je construis le reste: ensuite, je répartis les circuits pour que toute la maison ne tombe pas au moindre défaut.
- Je dresse la liste des circuits existants ou à créer, en distinguant les circuits courants et les circuits spécialisés.
- Je sépare les usages qui supportent bien une coupure des usages critiques, comme l’éclairage, le froid alimentaire ou l’alarme.
- Je choisis le différentiel en fonction du circuit: AC pour le standard, A pour les équipements spécialisés, F ou B uniquement si la situation le justifie.
- Je vérifie le courant nominal du dispositif et la section des conducteurs. Les repères simples restent 1,5 mm² pour 16 A, 2,5 mm² pour 20 A et 6 mm² pour 32 A, mais la longueur et le mode de pose peuvent imposer mieux.
- Je répartis les circuits sous au moins deux différentiels pour éviter qu’un seul défaut plonge tout le logement dans le noir.
Ce n’est pas une méthode spectaculaire, mais c’est celle qui produit des tableaux lisibles et faciles à maintenir dans le temps.
Les erreurs que je vois le plus souvent sur le terrain
Sur chantier, les mêmes erreurs reviennent: la plupart ne viennent pas d’un mauvais matériel, mais d’un mauvais découpage. Le plus fréquent, c’est de raisonner comme si tous les disjoncteurs jouaient le même rôle. En réalité, un mauvais couple câble-calibre ou un mauvais type de différentiel se paie vite par des déclenchements intempestifs, voire par une protection inadaptée.
| Erreur | Conséquence | Ce que je fais à la place |
|---|---|---|
| Confondre la courbe du disjoncteur et le type du différentiel | Le mauvais appareil est choisi pour le mauvais besoin | Je sépare toujours courbe, calibre et sensibilité |
| Mettre les plaques ou le lave-linge sous type AC | Protection peu pertinente ou déclenchements indésirables | Je passe en type A pour les circuits spécialisés |
| Charger un seul différentiel avec trop de circuits | Toute la maison se coupe au moindre défaut | Je limite à huit circuits et je répartis mieux |
| Choisir 32 A sur un câble qui ne le supporte pas | Échauffement du conducteur et risque de dégradation | Je reviens à la section correcte avant de valider le calibre |
| Mettre une courbe D par défaut | Protection moins réactive sur un usage qui n’en a pas besoin | Je réserve la courbe D aux moteurs et aux forts appels |
Quand un disjoncteur déclenche sans raison apparente, je commence toujours par cette vérification de base avant de suspecter la pièce elle-même. Le problème vient souvent de la cohérence globale, pas du seul appareil.
Ce que je vérifie avant de fermer un tableau électrique
- Chaque circuit a sa protection contre les surintensités.
- Les circuits courants et les circuits spécialisés sont bien séparés.
- Les différentiels 30 mA sont au moins au nombre de deux et ne dépassent pas huit circuits chacun.
- La section des câbles correspond au calibre choisi.
- Les équipements à électronique de puissance ont reçu une protection adaptée à leur notice.
Quand ces points sont alignés, l’installation est plus simple à comprendre, plus stable au quotidien et plus facile à faire évoluer. C’est souvent ce réglage de base, plus que le choix d’un modèle sophistiqué, qui fait la différence entre un tableau confortable et un tableau capricieux.
