L’essentiel à retenir avant de raccorder un permutateur
- Pour 3 points de commande, le montage le plus classique associe deux va-et-vient et un permutateur au milieu.
- Le permutateur ne commande pas la lampe à lui seul: il croise les navettes entre les deux extrémités du circuit.
- En rénovation, je ne me fie jamais uniquement aux couleurs des fils: il faut repérer la phase, le retour lampe et les navettes avant de démonter quoi que ce soit.
- Un circuit d’éclairage en France se fait en général en 1,5 mm² et reste protégé par un disjoncteur 16 A maxi selon la NF C 15-100.
- Au-delà de 3 points, le télérupteur devient souvent plus simple à faire évoluer qu’un montage purement à permutateurs.
- Si l’identification des conducteurs n’est pas certaine, je recommande de passer par un électricien.
À quoi sert vraiment un permutateur
Le permutateur est l’élément intermédiaire qui permet d’ajouter un troisième point de commande à un circuit en va-et-vient. En pratique, il ne remplace pas un va-et-vient: il se place entre les deux et inverse le chemin des navettes selon sa position. C’est une pièce simple sur le papier, mais qui évite beaucoup de bricolages hasardeux quand on veut commander une lampe depuis plusieurs accès.
Je le vois surtout comme une solution de prolongement. Les deux interrupteurs d’extrémité assurent le basculement du circuit, et le permutateur sert de relais logique entre eux. Si on le comprend comme un croisement de conducteurs plutôt que comme un “interrupteur de plus”, le schéma devient immédiatement plus lisible.
Le point important, c’est que ce montage sert d’abord à garder un contrôle manuel local. C’est utile dans un escalier, dans une chambre avec accès multiple ou dans un grand couloir. Une fois ce rôle posé, le plus utile est de regarder le chemin réel des fils, pas seulement le symbole sur le papier.

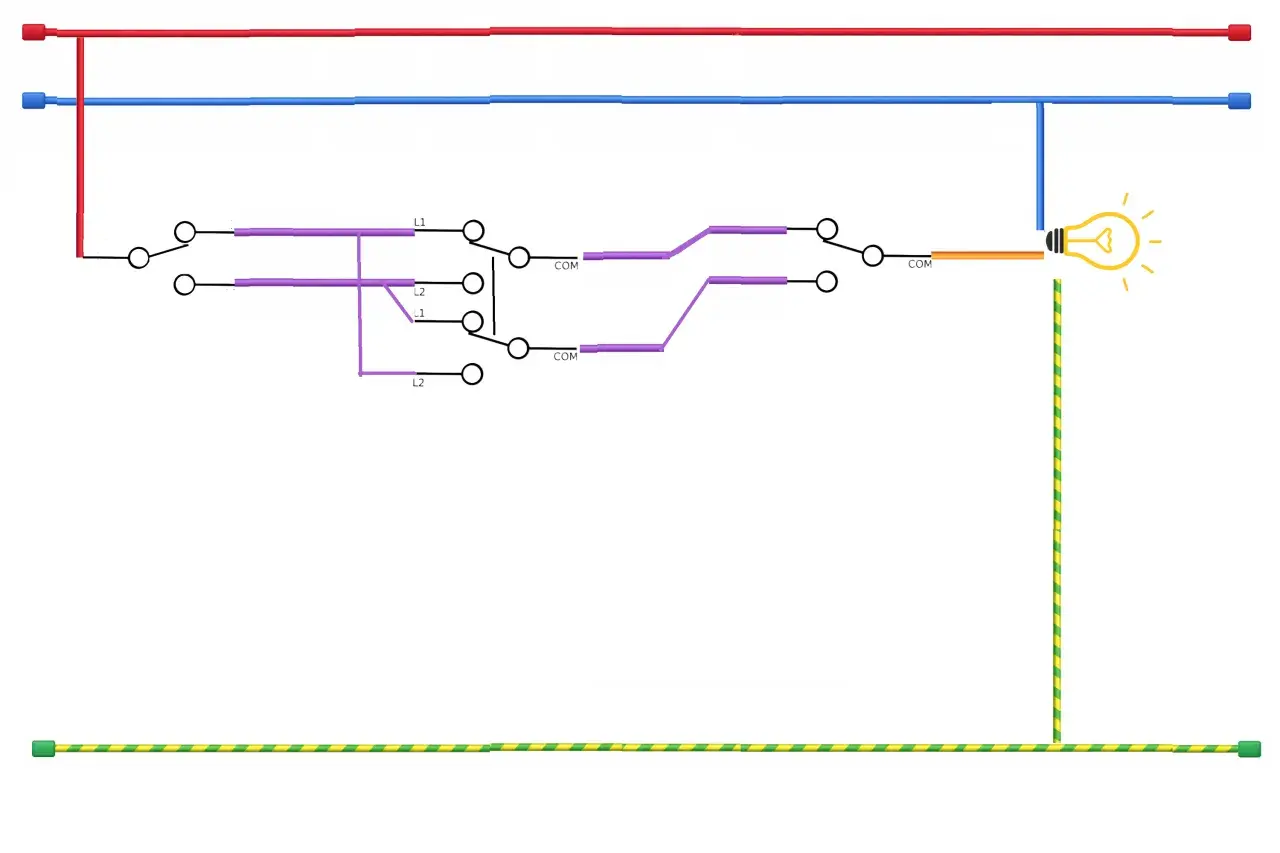

Le schéma de principe d’un montage à 3 points
Pour un éclairage commandé depuis trois endroits, le circuit le plus classique suit une logique très précise: la phase arrive sur le premier va-et-vient, deux navettes vont vers le permutateur, deux autres navettes repartent du permutateur vers le second va-et-vient, puis le retour lampe part vers le luminaire. Le neutre, lui, va directement au point lumineux.
Sur beaucoup de modèles, le permutateur présente 4 bornes. Le repérage exact varie selon la marque, mais l’idée reste la même: il sert à permuter deux paires de navettes. C’est aussi pour cela qu’on ne doit pas le confondre avec un simple interrupteur ou avec un va-et-vient classique.
| Élément | Rôle dans le circuit | Point de vigilance |
|---|---|---|
| Premier va-et-vient | Reçoit la phase et envoie les navettes | La phase doit être sur la borne commune repérée |
| Permutateur | Inverse le trajet des deux navettes | Le marquage des bornes dépend du fabricant |
| Second va-et-vient | Renvoie la phase coupée vers la lampe | Le retour lampe ne doit pas être confondu avec une navette |
| Luminaire | Reçoit la phase commutée et le neutre | Le neutre file directement, sans passer par les commandes |
Dans les installations anciennes, les couleurs des conducteurs peuvent varier et ne doivent jamais être prises pour vérité absolue. La terre reste vert-jaune, mais pour le reste je vérifie toujours au testeur et je marque les fils avant de débrancher. Une fois cette logique comprise, le vrai sujet devient la méthode de raccordement sans erreur.
Raccorder proprement le circuit en rénovation
Quand je reprends une installation existante, je procède toujours dans le même ordre. Cela paraît banal, mais c’est ce qui évite les erreurs de permutation et les faux diagnostics au remises sous tension.
- Couper l’alimentation au tableau et vérifier l’absence de tension avec un appareil adapté.
- Identifier les conducteurs avant démontage: phase, retour lampe et deux paires de navettes.
- Repérer la borne commune du premier va-et-vient, puis celle du second.
- Raccorder la phase sur le premier va-et-vient, puis les navettes vers le permutateur.
- Raccorder la seconde paire de navettes du permutateur vers le deuxième va-et-vient.
- Amener le retour lampe sur la borne commune du second va-et-vient.
- Reposer les mécanismes sans coincer les fils, puis tester chaque point de commande.
Sur le terrain, la difficulté ne vient pas du principe, mais du repérage. Si un seul fil est mal identifié, le montage peut fonctionner de travers, ou seulement dans certaines positions. Je conseille aussi de vérifier la profondeur de boîte d’encastrement: un mécanisme trop serré finit souvent par écraser un conducteur ou par rendre la plaque difficile à poser.
Pour rester dans un cadre propre, je garde en tête la base réglementaire française: la NF C 15-100 encadre les installations basse tension, et un circuit d’éclairage se réalise classiquement en 1,5 mm² avec une protection 16 A maxi. Une fois le câblage fini, on passe au choix de la solution la plus cohérente si vous partez de zéro ou si vous voulez faire évoluer l’installation.
Quand je préfère un télérupteur ou une commande connectée
Le montage à permutateur est simple et efficace pour trois points, mais il n’est pas toujours le meilleur choix. Dès que le nombre de commandes risque d’augmenter, ou que l’installation est difficile à reprendre, je compare presque toujours avec un télérupteur ou une commande connectée.
| Solution | Quand je la choisis | Atout principal | Limite à connaître |
|---|---|---|---|
| Deux va-et-vient + permutateur | Pour 3 points de commande, surtout en rénovation simple | Montage direct, logique facile à comprendre une fois le schéma posé | Évolution moins souple si vous ajoutez d’autres points plus tard |
| Télérupteur + poussoirs | Pour 3 points ou plus, surtout dans un couloir long ou une cage d’escalier | Très évolutif, on peut ajouter beaucoup de poussoirs | Nécessite un câblage différent et un passage par le tableau ou une boîte adaptée |
| Commande connectée ou sans fil | Quand on veut éviter de tirer des fils supplémentaires | Souple, pratique en rénovation légère, compatible avec des usages domotiques | Dépend du matériel choisi, de la compatibilité et parfois d’une alimentation spécifique |
Dans une maison neuve ou dans une rénovation ambitieuse, je trouve souvent le télérupteur plus rationnel dès qu’on dépasse le strict besoin de trois commandes. À l’inverse, si l’objectif est de conserver l’existant sans rouvrir les murs, le permutateur garde tout son intérêt. Et si le projet touche aussi à la domotique, une solution sans fil peut éviter un chantier trop lourd pour un résultat très proche à l’usage.
Le bon choix dépend donc moins d’une mode que de la configuration réelle: distance entre les points, accès aux gaines, profondeur des boîtes et envie de faire évoluer l’installation dans deux ou trois ans. Une fois ce tri fait, on évite déjà la moitié des erreurs classiques.
Les erreurs qui reviennent le plus souvent
- Confondre un permutateur avec un va-et-vient classique et câbler la pièce comme si les bornes étaient identiques.
- Se fier uniquement aux couleurs des fils alors que certaines rénovations anciennes ont été reprises plusieurs fois.
- Inverser les navettes et le retour lampe, ce qui donne un fonctionnement incohérent ou partiel.
- Négliger le repérage avant démontage, puis devoir tout reconstituer à l’aveugle.
- Forcer les conducteurs dans une boîte trop étroite, avec à la clé un serrage médiocre ou un faux contact.
- Vouloir ajouter plusieurs points sans anticiper l’évolution du circuit, alors qu’un télérupteur aurait été plus propre.
Je vois aussi un piège très courant: croire qu’un éclairage qui s’allume “une fois sur deux” est un défaut d’ampoule. En réalité, le souci vient souvent d’un fil mal serré, d’une borne commune mal identifiée ou d’un permutateur monté à l’envers. C’est pour cela que je teste toujours chaque position avant de remettre les plaques en place.
Les vérifications qui évitent de tout redémonter demain
Avant de refermer, je fais une vérification simple mais stricte. Les vis doivent être serrées correctement, aucun cuivre nu ne doit dépasser, les fils doivent rester libres dans la boîte et chaque point de commande doit inverser l’état de la lampe sans hésitation. Si l’un des interrupteurs n’agit pas comme prévu, je reprends le repérage avant de toucher au reste.
Je contrôle aussi le contexte global de l’installation: nombre de points lumineux sur le circuit, qualité des connexions, présence de la terre au bon endroit et compatibilité avec un éventuel projet domotique. Dans un logement moderne, cette dernière question compte davantage qu’avant, parce qu’on ajoute de plus en plus de commandes secondaires sans forcément vouloir rouvrir les murs.
Au fond, le meilleur montage n’est pas celui qui paraît le plus technique sur le papier, mais celui qui reste lisible dans cinq ans. Pour un troisième point de commande, le permutateur est une réponse propre et logique; pour une installation appelée à grandir, je bascule volontiers vers un télérupteur ou vers une solution connectée mieux adaptée à l’évolution de la maison.
