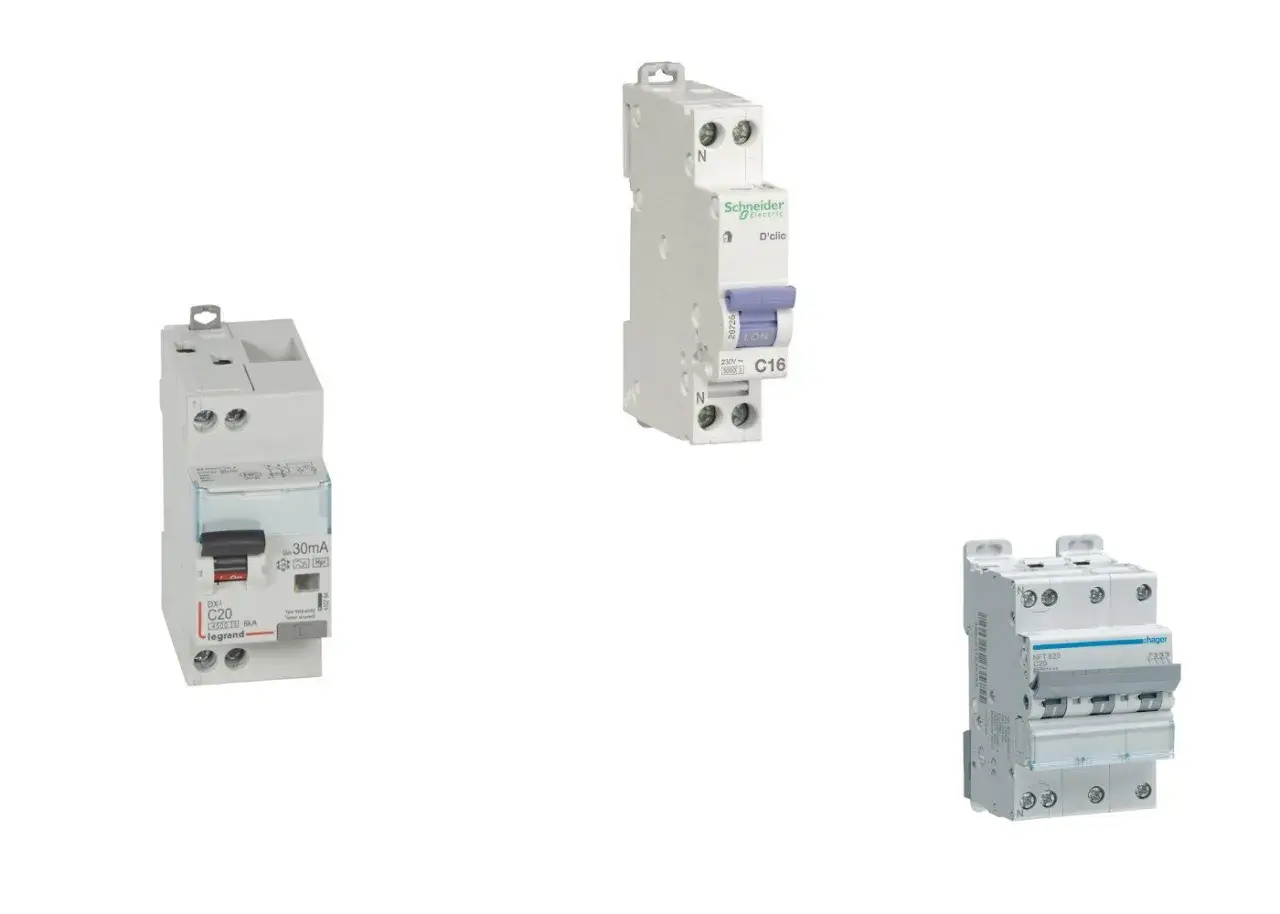

Un disjoncteur magnétothermique protège un circuit contre deux défauts très différents mais fréquents: la surcharge, qui échauffe les conducteurs, et le court-circuit, qui impose une coupure immédiate. Dans une installation électrique, le bon choix ne se résume pas à “mettre un disjoncteur” : il faut aussi tenir compte de la section des fils, du type de charge et du pouvoir de coupure au point d’installation. Je vais donc aller droit au but: fonctionnement, choix, intégration dans le tableau, différences avec les autres protections et erreurs à éviter.
Ce qu’il faut vérifier avant de poser la protection d’un circuit
- Le calibre doit être cohérent avec la puissance du circuit et la section des conducteurs.
- La courbe de déclenchement doit accepter les appels de courant normaux sans déclencher inutilement.
- Le pouvoir de coupure doit rester supérieur au courant de court-circuit possible sur le point d’installation.
- La protection magnétothermique ne remplace pas un différentiel: elle protège les biens, pas les fuites à la terre.
- Le tableau doit rester lisible, repéré et pensé pour les usages futurs, pas seulement pour le besoin immédiat.
Ce que protège vraiment un disjoncteur magnétothermique
Je le vois comme un gardien de la ligne, pas comme un simple interrupteur automatique. La partie thermique réagit à un échauffement durable, souvent via un bilame, alors que la partie magnétique coupe quasi instantanément quand le courant grimpe brutalement. Résultat: le câble est protégé avant de devenir un point chaud, et l’appareil évite qu’un défaut violent ne se propage dans le tableau.
C’est important de comprendre cette différence, parce qu’un moteur qui démarre, une alimentation électronique ou une plaque de cuisson n’envoient pas tous le même type d’appel de courant. Le bon appareil doit accepter les pointes normales sans se déclencher pour rien, tout en coupant vite si la situation devient anormale. On parle donc d’un équilibre entre tolérance et réactivité, et c’est exactement ce qui rend le choix plus subtil qu’il n’y paraît.
Je distingue aussi la protection des biens et la protection des personnes: ce composant protège surtout les conducteurs et les équipements raccordés, pas les fuites de courant vers la terre. C’est la passerelle logique vers la façon dont il déclenche réellement.
Comment il déclenche en surcharge et en court-circuit
Une surcharge se construit dans le temps. Un circuit trop chargé chauffe, la température interne monte, puis la partie thermique finit par ouvrir le circuit après un délai plus ou moins long selon l’intensité. Le but n’est pas de couper au premier pic, mais d’empêcher l’échauffement excessif et les dégradations progressives.
Le court-circuit, lui, n’attend pas. Quand phase et neutre se retrouvent pratiquement en contact franc, le courant explose et la partie magnétique déclenche immédiatement. Si un disjoncteur saute dès l’enclenchement d’un appareil, j’examine d’abord cette piste-là: mauvais câblage, défaut d’isolement, appareil en panne ou courant d’appel trop élevé pour la courbe choisie.
- Déclenchement après un certain temps = souvent surcharge ou circuit trop sollicité.
- Déclenchement instantané = souvent court-circuit ou défaut brutal.
- Déclenchements répétés = problème à diagnostiquer, pas à masquer avec un calibre plus fort.
Cette logique de déclenchement est la base du dimensionnement, et c’est elle qui mène au trio vraiment décisif: calibre, courbe et pouvoir de coupure.
Comment choisir le bon calibre, la bonne courbe et le bon pouvoir de coupure
Quand je choisis une protection, je regarde toujours trois choses dans cet ordre. D’abord le calibre, c’est-à-dire l’intensité nominale du disjoncteur, ensuite la courbe de déclenchement, puis le pouvoir de coupure, qui doit être supérieur au courant de court-circuit possible à l’endroit où l’appareil est posé. En pratique, ce n’est pas le “plus gros” qui gagne: un mauvais choix déclenche trop tôt, ou pas assez vite.
| Critère | Ce qu’il faut vérifier | Repères utiles |
|---|---|---|
| Calibre | Puissance du circuit et section des conducteurs | Valeurs courantes: 10 A, 16 A, 20 A, 32 A |
| Courbe | Capacité à tolérer l’appel de courant au démarrage | B = 3 à 5 In, C = 5 à 10 In, D = 10 à 14 In |
| Pouvoir de coupure | Courant de court-circuit que l’appareil peut interrompre sans dommage | En habitat, 3 kA, 4,5 kA ou 6 kA selon le cas |
La courbe C est souvent le compromis le plus courant dans un logement, parce qu’elle laisse passer des appels de courant modérés sans sacrifier la protection. La courbe B devient intéressante quand la ligne est longue ou quand on cherche une réaction plus sensible, tandis que la courbe D s’impose surtout pour des charges avec fort courant de démarrage, comme certains moteurs ou équipements de ventilation.
Pour donner un repère concret, un circuit d’éclairage est généralement limité à 16 A maxi pour 8 points lumineux avec 1,5 mm², et un circuit de prises peut aller jusqu’à 16 A pour 8 prises ou 20 A pour 12 prises avec 2,5 mm². C’est ce genre d’association, plus que la seule marque du disjoncteur, qui fait la qualité d’une installation.
Le pouvoir de coupure, lui, est souvent sous-estimé. Legrand rappelle qu’en domestique un pouvoir de coupure de 3 kA couvre fréquemment les besoins usuels si l’installation est conforme, mais je regarde toujours la configuration réelle du tableau avant de trancher. Une installation proche du point d’alimentation, ou avec des liaisons particulières, peut justifier un niveau supérieur.
Une fois ces trois paramètres alignés, on passe du choix théorique à l’intégration réelle dans le tableau.
Où il s’intègre dans une installation électrique française
En France, la logique de base reste simple: chaque circuit terminal doit être protégé à son origine, dans le tableau électrique, et la norme NF C 15-100 sert de référence pour les installations neuves comme pour les rénovations totales. Selon Promotelec, cette norme encadre la conception, le dimensionnement et la mise en œuvre des installations basse tension; sur le terrain, cela se traduit par une organisation claire des circuits et une protection adaptée à chacun.
Concrètement, je préfère un tableau lisible, avec des départs identifiés, plutôt qu’un empilement d’appareils sans cohérence. Le disjoncteur magnétothermique se place en aval d’une protection différentielle quand celle-ci est nécessaire, et en tête de chaque circuit spécialisé quand il faut protéger une ligne dédiée: éclairage, prises, VMC, chauffage, borne de recharge, pompe à chaleur ou équipement domotique.
- Un circuit par usage simplifie le dépannage et limite les coupures en cascade.
- Un repérage clair évite de couper le mauvais départ au moment d’intervenir.
- Une réserve de modules facilite l’ajout futur d’équipements connectés ou de circuits spécialisés.
La vraie bonne pratique, ici, n’est pas de multiplier les protections, mais de les répartir correctement pour que le tableau reste compréhensible et évolutif. Et c’est là qu’il faut arrêter de confondre cette protection avec les appareils différentiels.
Ce qu’il ne faut pas confondre avec un différentiel
Dans beaucoup de logements, le vrai flou vient de là. Le disjoncteur magnétothermique protège la ligne contre les surintensités, alors que l’interrupteur différentiel surveille les fuites de courant vers la terre. Les deux sont complémentaires, pas interchangeables, et un disjoncteur différentiel combine simplement les deux fonctions dans un même appareil.
| Appareil | Protège contre | Ce qu’il surveille | Limite principale |
|---|---|---|---|
| Disjoncteur magnétothermique | Surcharge et court-circuit | Le courant dans la ligne | Ne détecte pas une fuite à la terre |
| Interrupteur différentiel | Fuite de courant | L’équilibre entre phase et neutre | Ne protège pas contre la surcharge |
| Disjoncteur différentiel | Surcharge, court-circuit et fuite | Les deux familles de défauts | Plus coûteux et à réserver aux circuits où il a du sens |
Autrement dit, un différentiel sans disjoncteur ne sauvera pas un câble trop chargé, et un disjoncteur seul ne protégera pas une personne face à une fuite de courant. C’est cette complémentarité qui donne sa logique à un tableau bien pensé, et qui explique pourquoi certaines erreurs sont franchement évitables.
Les erreurs qui font sauter un tableau pour de mauvaises raisons
Je vois revenir les mêmes fautes, surtout en rénovation. La première consiste à surdimensionner “pour être tranquille”, alors qu’un calibre trop élevé peut laisser un conducteur souffrir avant de couper. La deuxième consiste à confondre la courbe avec le calibre: une courbe C n’est pas “plus puissante” qu’une courbe B, elle réagit simplement différemment aux appels de courant.
- Choisir le mauvais calibre alors que la section des fils impose autre chose.
- Utiliser une courbe trop sensible sur une charge avec démarrage franc, puis accuser à tort le matériel.
- Oublier le pouvoir de coupure alors qu’il doit rester supérieur au courant de court-circuit possible.
- Remplacer un disjoncteur qui saute sans chercher la cause, ce qui masque parfois un défaut sérieux.
- Négliger le repérage des circuits, ce qui transforme la maintenance en loterie.
Il y a aussi une erreur plus discrète: vouloir tout faire passer sous le même départ parce que le tableau a encore de la place. En pratique, cela rend le diagnostic plus lent, augmente l’impact d’une panne et complique l’évolution de l’installation.
Ce qu’un tableau bien dimensionné change au quotidien
Quand le dimensionnement est juste, on ne le remarque presque pas, et c’est plutôt bon signe. Les déclenchements intempestifs deviennent rares, les câbles travaillent dans une plage normale, et la maintenance se fait sans stress parce que chaque départ a une fonction claire. J’aime aussi ce type de tableau parce qu’il laisse de la marge pour les usages qui arrivent ensuite: borne de recharge, automatisation, ventilation plus élaborée ou équipement connecté supplémentaire.
Si je devais résumer la logique opérationnelle, je dirais qu’un bon choix repose sur quatre vérifications simples: le type de charge, la section des conducteurs, la courbe adaptée à l’appel de courant et un pouvoir de coupure cohérent avec le réseau réel. Le reste n’est qu’une question de mise en œuvre propre, de repérage et de cohérence globale de l’installation.
Un disjoncteur magnétothermique bien choisi ne se voit pas, mais il change tout à la fiabilité d’un logement: il protège sans gêner, coupe quand il faut et laisse le tableau prêt pour les évolutions à venir.
