Bticino Classe 300 - L'ouverture ne marche plus ? La solution.

Quand l’ouverture cesse de répondre sur un portier vidéo Bticino Classe 300, je commence toujours par isoler la panne en trois couches: le bus, la logique de commande et l’automatisme de porte ou de portail. Cette méthode évite de confondre une simple désactivation de fonction avec un vrai défaut matériel, et elle fait gagner du temps sur les installations de maison individuelle comme sur les immeubles.

Identifier le symptôme avant de démonter quoi que ce soit

La première erreur que je vois souvent, c’est de parler d’« ouverture qui ne marche pas » alors que la panne n’est pas la même selon le cas. Si le bouton ne réagit pas du tout, je pense d’abord à l’alimentation, au bus ou à l’adressage. Si le bouton réagit mais que la porte ou le portail ne bouge pas, je bascule vers le relais, le contact sec ou l’automatisme lui-même.

Je travaille presque toujours avec ce tri simple, parce qu’il évite de remplacer une pièce au hasard. Sur un Classe 300, les scénarios les plus courants sont très différents: ouverture de la gâche, commande d’un portail motorisé, ouverture automatique à l’appel, ou ouverture à distance sur une version connectée. Le bon diagnostic dépend du bon symptôme.

Une fois ce tri fait, je passe toujours à l’alimentation, parce que c’est là que se cachent les pannes les plus trompeuses.

Commencer par l’alimentation et le bus 2 fils

Avant toute recherche de panne sur un système Classe 300, je vérifie que le bus reçoit bien une tension correcte, autour de 28 V DC. C’est un contrôle de base, mais il élimine immédiatement une alimentation fatiguée, un raccordement erroné ou un défaut de bloc d’alimentation. Si tous les appareils semblent alimentés mais que ni les appels ni la commande de gâche ne réagissent, je regarde en priorité le câblage du bus et le bloc d’alimentation.

Il y a aussi un point que beaucoup oublient: après une modification de configuration, le système ne prend pas toujours en compte la nouvelle logique tant qu’il n’a pas été mis hors tension pendant environ 1 minute. Je le fais systématiquement quand j’ajoute un poste, un relais ou une fonction d’ouverture. C’est simple, mais ça évite des heures de doutes inutiles.

• Je coupe l’alimentation quelques dizaines de secondes à 1 minute après une modification importante.
• Je vérifie que les câbles bus ne sont pas raccordés sur les mauvaises bornes du bloc d’alimentation.
• Je contrôle la continuité des fils si l’installation a été prolongée ou reprise après travaux.
• Je ne pars pas du principe qu’un écran allumé signifie que toute la chaîne d’ouverture est saine.

Ce contrôle d’alimentation me donne très vite la séparation entre une panne générale et un souci de commande plus localisé. Quand le bus est propre, je peux alors m’attaquer à la partie la plus souvent mal comprise: le type d’ouverture attendu par le système.

Faire la différence entre gâche électrique et portail motorisé

Sur le terrain, c’est le point qui crée le plus de confusions. Une gâche électrique libère l’accès, mais elle n’ouvre pas forcément une porte ou un portail à elle seule. Un portail motorisé, lui, attend un contact sec, c’est-à-dire une simple impulsion de commande sans alimentation directe du moteur par le visiophone. Si l’automatisme n’a pas cette entrée de commande, ou si elle n’est pas raccordée au bon bornier, l’ouverture restera muette même si le Classe 300 fonctionne parfaitement.

Je pense aussi à la logique de l’installation: certains systèmes ne demandent qu’une gâche, d’autres pilotent un portail, et d’autres encore gèrent une ouverture supplémentaire avec temporisation. Dans ces cas-là, il ne faut pas brancher l’écran « comme un interrupteur ». Le portier donne l’ordre, mais c’est l’automatisme qui exécute.

Lire aussi : Télécommande Extel - Le guide complet pour un remplacement réussi

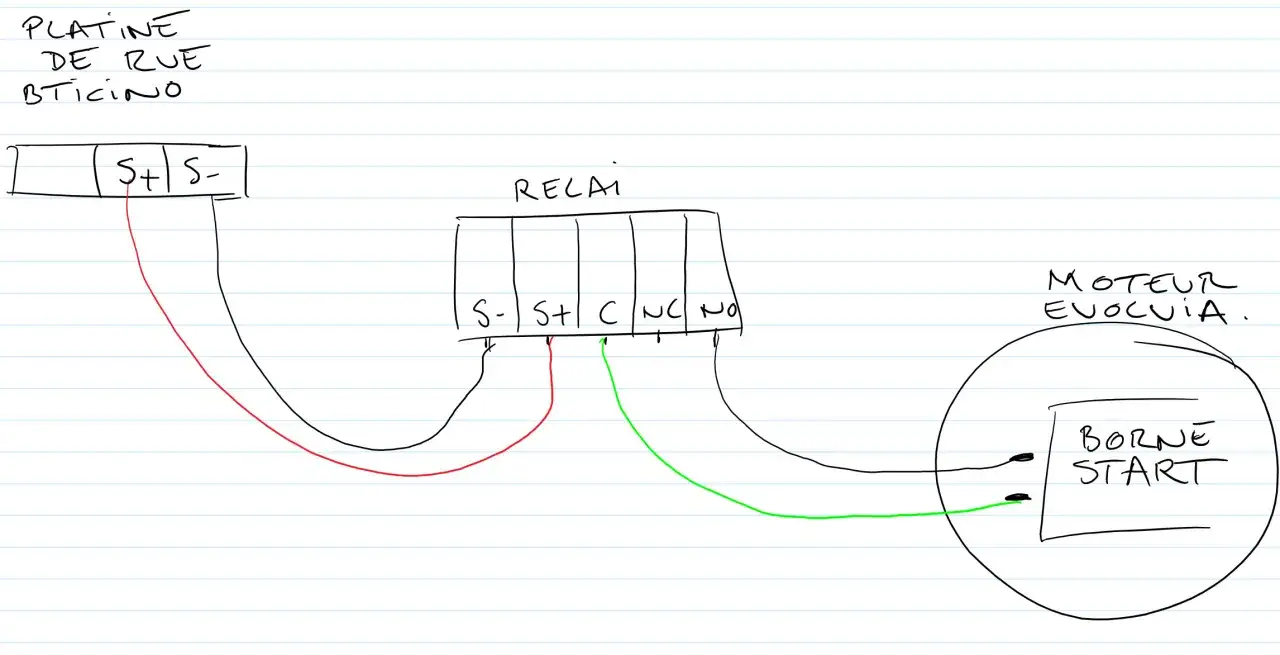

Le relais 346260 quand il faut piloter un automatisme

Quand l’installation doit commander une ouverture supplémentaire, un portail ou une gâche 12 V pour automatisme, je regarde du côté d’un relais BUS dédié comme la référence 346260. Ce type de module sert justement à traduire la commande du portier en signal exploitable par l’automatisme. Il est aussi utile quand il faut une temporisation d’ouverture ou quand la sortie du poste intérieur ne doit pas être raccordée directement à la charge.

Le point important, ici, n’est pas seulement de poser le bon module. Il faut aussi le configurer correctement avec les configurateurs physiques prévus à cet effet. Sans cette étape, on peut avoir un relais bien câblé mais invisible pour le système. C’est typiquement le genre de détail qui fait perdre du temps si on saute trop vite sur le matériel.

Si vous n’êtes pas certain que votre porte, votre portillon ou votre portail accepte un contact sec, il faut vérifier la notice de l’automatisme avant d’aller plus loin. C’est ce type de compatibilité qui décide si le problème vient du Classe 300 ou de l’équipement qu’il commande.

Vérifier les réglages et l’adressage du poste intérieur

Une ouverture qui ne réagit pas peut aussi venir d’un réglage interne, pas d’une panne matérielle. Sur le Classe 300, l’ouverture automatique à l’appel peut être activée ou désactivée depuis les paramètres. Si cette fonction a été coupée, le poste intérieur continue de sonner et d’afficher l’image, mais il ne déclenche plus l’ouverture comme avant.

Je regarde également la logique d’adressage. Dans les petites installations comme dans les ensembles plus importants, un configurateur mal placé peut décaler les réponses d’appel ou faire réagir le mauvais poste. Le symptôme le plus parlant, c’est quand la première touche ne répond pas comme prévu, ou quand les réactions commencent seulement à partir d’un certain abonné. Là, je pense tout de suite à la configuration du poste extérieur, pas à l’écran intérieur.

• Je vérifie si la fonction d’ouverture automatique n’a pas été désactivée par erreur.
• Je contrôle que la touche d’ouverture n’a pas été réaffectée à une autre fonction.
• Je regarde l’adressage si un poste répond à la place d’un autre.
• Je relance l’installation après toute correction importante, surtout si le système a été modifié récemment.

Sur ce genre de panne, le piège est de croire que tout est cassé alors qu’un simple réglage ou un configurateur décalé suffit à bloquer la bonne commande. Une fois les réglages confirmés, il reste à isoler le cas des versions connectées, où le problème ne se trouve pas toujours au même endroit.

Traiter à part les ouvertures à distance sur les versions connectées

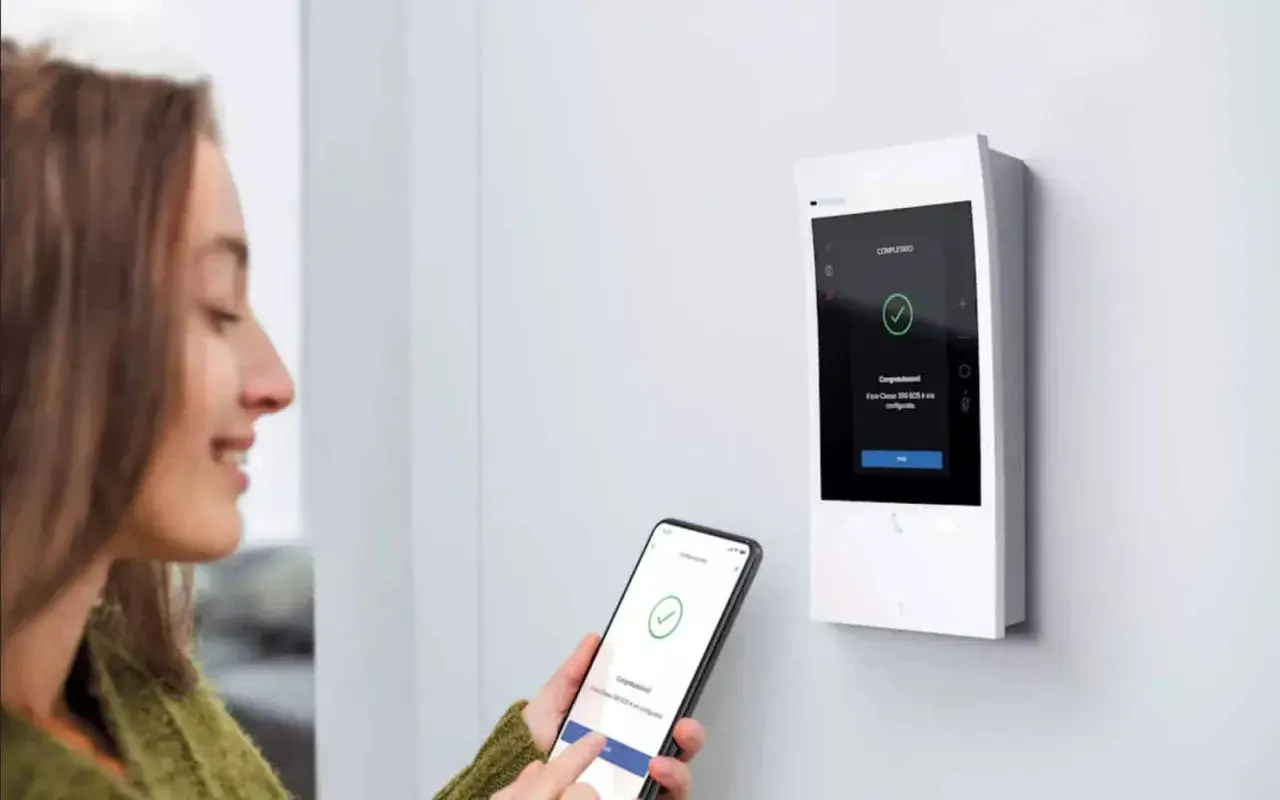

Si vous avez une version connectée du Classe 300, comme un 300X ou un 300EOS, je ne mélange jamais l’ouverture locale et l’ouverture à distance. Quand l’ouverture fonctionne depuis l’écran intérieur mais pas depuis l’application, le portier n’est pas forcément en cause. Je regarde alors le réseau, l’association du dispositif et l’état du service utilisé sur le smartphone.

Sur le Classe 300X, la connectivité Wi-Fi bi-bande en 2,4 GHz et 5 GHz améliore la stabilité, mais elle ne remplace pas un appairage propre ni une installation réseau cohérente. Si l’application Home + Security ne commande plus l’ouverture, je vérifie d’abord que l’équipement est bien visible dans l’environnement connecté. L’adresse IP du visiophone peut aussi servir de point de contrôle quand il faut reprendre une installation ou valider la présence de l’appareil sur le réseau.

• Je teste d’abord l’ouverture locale depuis l’écran.
• Je confirme ensuite si la panne concerne uniquement l’application.
• Je vérifie le Wi-Fi, l’appairage et l’état du réseau domestique.
• Je ne confonds pas un souci de smartphone avec un souci de gâche ou de portail.

Cette séparation est essentielle, parce qu’elle évite de changer une alimentation, un relais ou un moniteur alors que la panne vient simplement de la couche connectée. Quand la partie locale et la partie distante sont dissociées, le diagnostic devient beaucoup plus net.

Quand la panne vient du relais, du portail ou de l’installation elle-même

À ce stade, si le Classe 300 envoie bien l’ordre mais que rien ne s’ouvre, je soupçonne l’aval de la chaîne. L’automatisme du portail peut refuser l’impulsion, la gâche peut être bloquée mécaniquement, ou le relais peut être mal câblé. Ce sont des pannes très concrètes, et elles ne se règlent pas dans le menu du moniteur.

Le plus utile, dans ce cas, est de raisonner par conséquence visible. Si le relais clique mais que le portail ne bouge pas, le problème est souvent côté motorisation ou entrée de commande. Si rien ne clique du tout, je reviens vers la configuration, le bus ou la sortie d’ouverture. Si l’ouverture fonctionne une fois sur deux, je pense à un serrage faible, à un contact douteux ou à une tension trop instable.

Je rappelle aussi un point de bon sens: si le portail ou la gâche a déjà des signes de fatigue mécanique, le meilleur visiophone du monde ne corrigera pas un axe grippé ou un moteur en fin de vie. Le portier commande l’accès, il ne compense pas une installation mécanique dégradée.

Ce que je garde en tête avant d’appeler un installateur

Quand j’ai vérifié l’alimentation, la logique d’ouverture, l’adressage et le type d’automatisme, je sais déjà où la panne se situe dans la majorité des cas. Si tout ce qui relève du Classe 300 est cohérent mais que l’ouverture reste aléatoire, je fais intervenir un installateur ou un électricien avec deux informations très simples: ce qui réagit, et ce qui ne réagit pas. C’est ce duo qui accélère vraiment le dépannage.

• Je note si le problème concerne la porte, le portail ou les deux.
• Je précise si l’ouverture locale fonctionne mais pas à distance.
• Je garde en tête qu’une modification de configuration demande parfois un redémarrage d’environ 1 minute.
• Je ne remplace pas un module avant d’avoir vérifié le contact sec et l’entrée d’automatisme.

En pratique, les blocages d’accès sur un Classe 300 se débloquent surtout quand on accepte de traiter la panne dans le bon ordre: alimentation, réglages, câblage, puis automatisme. C’est cette méthode qui évite les diagnostics trop rapides et les remplacements inutiles, tout en ramenant vite une ouverture fiable au quotidien.
