Le branchement sonnette Netatmo demande surtout de vérifier l’existant, pas de tout refaire. La vraie question est simple : votre installation est-elle compatible, où placer le module de carillon, et comment terminer le câblage sans déclencher un faux diagnostic. Je vais traiter ça comme sur le terrain, avec les cas standard, les variantes et les contrôles qui évitent de tout démonter une seconde fois.
Les points à vérifier avant de commencer
- La sonnette Netatmo remplace un bouton de sonnette filaire et s’appuie sur un carillon existant.
- Le circuit doit accepter du 8-24 VAC ou du 230 V AC, avec un transformateur d’au moins 8 VA.
- Le module de carillon se câble en parallèle du carillon, jamais à la place du transformateur ou du bouton.
- Sans carillon filaire, l’installation reste possible avec l’adaptateur prévu pour ce cas.
- Le bon réglage des sélecteurs du module et le test final du carillon font la différence entre une installation propre et une sonnette instable.
Vérifier que l’installation est compatible
Je commence toujours par là, parce que c’est le point qui évite la plupart des erreurs. La sonnette n’est pas conçue pour remplacer n’importe quel système d’entrée : elle prend la place d’un bouton de sonnette filaire et fonctionne avec un carillon déjà présent. Si votre logement n’a qu’un carillon sans fil sur piles, ou si vous êtes sur un interphone / vidéophone, il faut changer d’approche.
| Situation | Compatible | Ce qu’il faut retenir |
|---|---|---|
| Bouton filaire + carillon | Oui | C’est le scénario prévu pour le montage classique. |
| Carillon sans fil à piles | Non | Le produit n’est pas pensé pour ce type de réception. |
| Interphone ou vidéophone | Non | La sonnette ne remplace pas un système d’accès complet. |
| Installation sans carillon | Oui, avec adaptateur | Le fonctionnement passe alors par un autre schéma d’alimentation. |
Sur le plan électrique, je pars d’un principe simple : si la ligne est basse tension, il faut une plage compatible de 8 à 24 VAC avec un transformateur d’au moins 8 VA. Si le transformateur est loin du point de pose, le calibre des fils devient important, parce qu’une section trop faible provoque vite une chute de tension et des redémarrages inutiles. Je vérifie aussi le Wi-Fi porte fermée, car une sonnette parfaitement câblée mais invisible du réseau reste une installation incomplète.
Une fois ces points validés, on peut préparer le chantier sans improviser.
Préparer le chantier et couper l’alimentation
Je ne touche jamais au carillon avant d’avoir coupé le courant au disjoncteur général. C’est le réflexe qui évite les erreurs bêtes, et c’est aussi la seule manière de travailler proprement sur un circuit de sonnette. Ensuite, je prends le temps de repérer où se trouve le carillon, parce qu’il peut être près de la porte ou intégré au tableau électrique.
- Tournevis cruciforme
- Perceuse avec foret de 6 mm si un perçage est nécessaire
- Niveau à bulle, utile pour une pose propre
- Paire de wagos, pratique si les fils tiennent mal ensemble
- Smartphone pour vérifier le Wi-Fi au niveau de la porte fermée
Je teste ensuite le bouton de sonnette existant pour localiser le carillon : c’est le petit boîtier qui émet la mélodie. Si le logement n’a pas de carillon visible, ou si j’ouvre le boîtier et que je vois une architecture étrange avec beaucoup plus de conducteurs que prévu, je m’arrête un instant pour identifier la variante avant d’aller plus loin. Une bonne préparation fait gagner du temps au moment du branchement réel.
Quand l’alimentation est coupée et le carillon repéré, le schéma devient beaucoup plus lisible.
Ouvrir le carillon et repérer les fils utiles
Le point clé ici, c’est de comprendre le type de carillon avant de déplacer le moindre fil. Sur une installation standard, je m’attends à voir deux conducteurs utiles : l’un vient du transformateur, l’autre du bouton de sonnette. Sur ce type de montage, le module de carillon se raccorde en parallèle, ce qui signifie qu’il partage le même circuit sans interrompre l’alimentation du carillon.
Carillon standard
C’est le cas le plus simple. Je repère les deux fils existants, j’identifie celui qui vient de l’alimentation et celui qui repart vers le bouton, puis je prévois le point de dérivation du module. La logique est simple : la sonnette remplace le bouton, mais le carillon reste dans la boucle.
Carillon avec deux boutons
On le rencontre dans certaines maisons, avec un bouton à l’avant et un autre à l’arrière. Là, je ne branche pas le module “au hasard” sur n’importe quel fil libre : je le relie au fil du transformateur et au fil correspondant au bouton avant ou arrière, selon l’entrée sur laquelle la sonnette sera installée. C’est le genre de détail qui évite qu’un bouton déclenche le mauvais carillon ou qu’une ligne se comporte de façon incohérente.
Carillon avec transformateur interne
Dans ce cas, le carillon embarque son propre transformateur, avec une partie secteur et une partie basse tension. On y voit souvent quatre fils. Je garde alors en tête que le module doit se raccorder au terminal de sortie disponible du transformateur et au fil du bouton de sonnette. Là encore, le bon schéma compte plus que la force avec laquelle on serre la vis.
Lire aussi : Visiophone Extel Lesli - Le sans fil parfait pour votre maison?
Carillon numérique
Le câblage change un peu, car on passe souvent par un bornier avec plusieurs points de connexion. J’utilise volontiers des wagos ou des connecteurs de jonction si les fils ont tendance à mal rester en place. Et je retire les batteries existantes du carillon numérique avant de continuer, sinon l’alimentation de la sonnette peut devenir capricieuse.
Je garde aussi une règle simple en tête : il n’y a pas de polarité sur ce circuit, donc l’ordre des deux fils du module n’est pas le point sensible. Le vrai sujet, c’est de les mettre sur les bonnes bornes du carillon, pas de chercher un sens positif ou négatif qui n’existe pas ici. Une fois ce repérage fait, le raccordement devient presque mécanique.
Le repérage fait, il reste à poser le module au bon endroit sans perturber le circuit.
Brancher le module de carillon sans casser le circuit
Le module fourni dans le pack se pose au niveau du carillon, pas près du bouton extérieur. Je le traite comme un pont de dérivation : il doit récupérer l’information de sonnette tout en laissant le carillon fonctionner normalement. En pratique, cela se fait en parallèle du carillon, jamais en parallèle du transformateur ou du bouton seul.
- Desserrez une des vis du carillon.
- Accrochez le premier fil du module sur la borne dégagée.
- Resserrez la vis pour maintenir les fils ensemble.
- Si les fils tiennent mal, utilisez un wago pour sécuriser la connexion.
- Recommencez avec le second fil du module sur l’autre point de raccordement prévu par votre schéma.
Je préfère travailler avec méthode plutôt que de serrer trop fort d’un coup. Un fil mal maintenu donne souvent une panne intermittente qui ressemble à un problème de transformation ou de Wi-Fi, alors qu’en réalité c’est juste un contact imparfait. Si le carillon est intégré au tableau électrique, je remets aussi le couvercle au bon moment pour éviter qu’un fil reste en contrainte.
Quand le module est physiquement branché, il faut encore lui donner le bon réglage électrique.
Régler les sélecteurs du module selon la LED
Le réglage du module de carillon fait partie des points que beaucoup sous-estiment. Pourtant, si les sélecteurs ne sont pas dans la bonne position, la sonnette peut démarrer, puis se bloquer, ou faire un carillon qui ne sonne pas correctement. Je me fie ici à la couleur de la LED et je règle le module en conséquence.
| État de la LED | Réglage du sélecteur 1-2 | Réglage du sélecteur LOW-HIGH |
|---|---|---|
| Bleu | 1 | HIGH |
| Violet | 2 | LOW |
Le signe encourageant, c’est quand la LED passe du bleu ou du violet au vert, puis devient verte fixe après quelques secondes. À ce stade, je fais aussitôt un test du bouton de sonnette pour vérifier que le carillon répond comme prévu. Si la LED revient en bleu ou en violet, je ne cherche pas midi à quatorze heures : je retourne au réglage du module, parce que le problème vient le plus souvent de là.
Sur certaines installations 230 V, il peut aussi y avoir un blocage temporaire : dans ce cas, couper l’alimentation deux minutes puis reprendre avec le réglage demandé par le module résout souvent la situation. Et si le fusible saute, je contrôle d’abord les sélecteurs avant d’accuser le produit lui-même. La plupart des pannes d’installation ressemblent à des gros problèmes alors qu’elles viennent d’un détail de configuration.
Quand les réglages sont bons, il reste à gérer les cas particuliers sans repartir de zéro.
Gérer les cas particuliers sans perdre une soirée
Il y a trois variantes que je traite différemment, parce qu’elles changent vraiment le schéma de départ. La première, c’est l’absence de carillon filaire. La deuxième, c’est la présence de deux sonnettes sur la même installation. La troisième, c’est le carillon numérique qui n’aime pas les branchements approximatifs.
Netatmo propose aussi une installation sans carillon avec son adaptateur dédié. Dans ce cas, la sonnette peut fonctionner sans carillon filaire, et l’appel arrive sur le téléphone, avec un relais possible sur des enceintes connectées compatibles. C’est utile dans un logement neuf ou dans une rénovation où le carillon n’a jamais été posé, mais ce n’est pas le même montage que dans une installation classique.

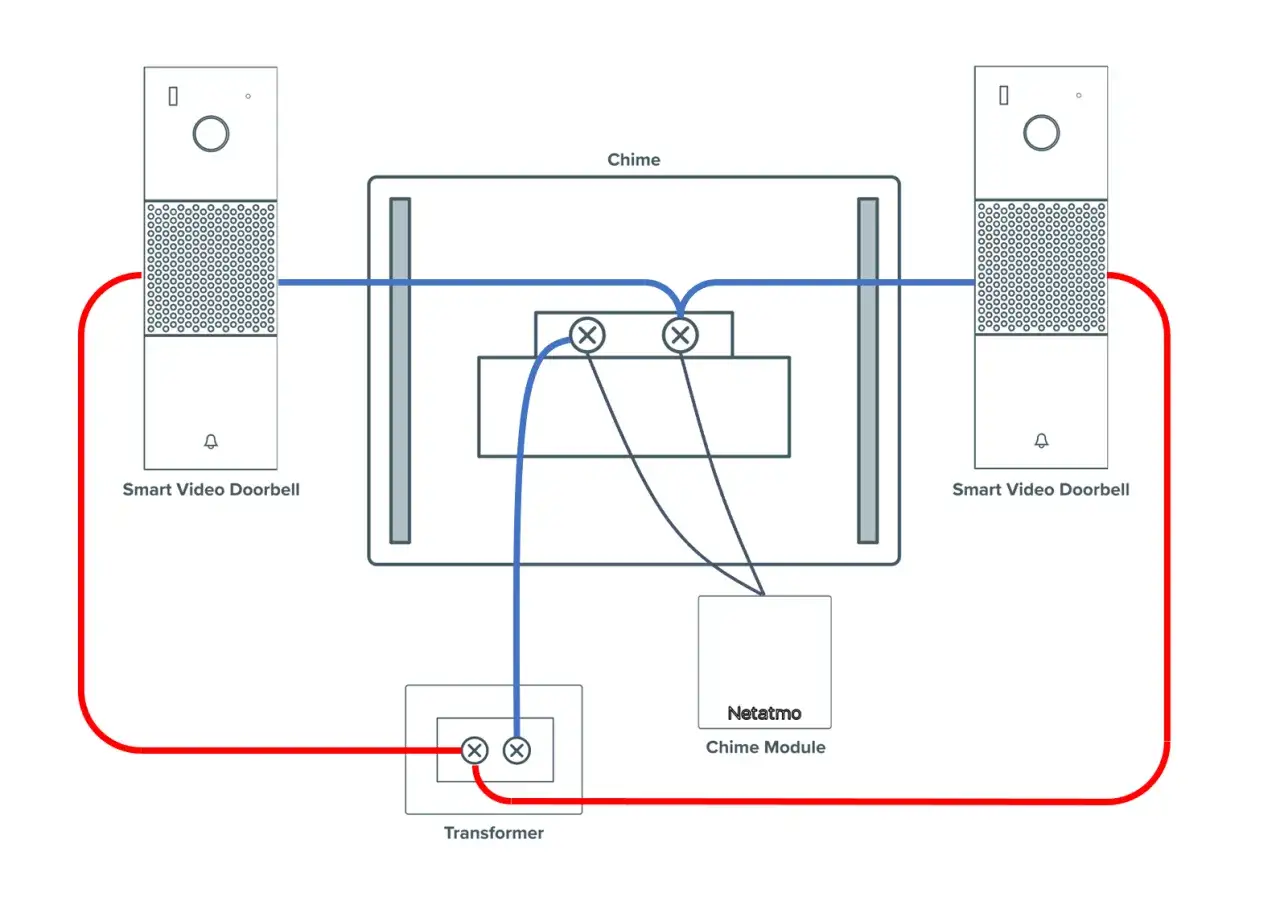

Pour deux sonnettes sur la même installation, je retiens surtout la contrainte d’alimentation : il faut un transformateur plus solide, avec une plage de 16 à 24 V et une puissance minimale de 16 VA. C’est une vraie différence pratique, parce qu’un transformateur trop juste tient parfois au premier test puis décroche dès qu’on enchaîne les pressions sur le bouton. Et si votre système ressemble davantage à un interphone qu’à une sonnette, je n’essaie pas de le détourner : ce n’est pas le bon produit pour ce type d’usage.
Le carillon numérique, lui, mérite de la patience. Il fonctionne souvent très bien, mais il pardonne mal les fils mal insérés ou les batteries oubliées. Quand je suis face à ce cas, je privilégie un montage propre avec connecteurs de jonction, puis je vérifie la réponse du carillon avant de refermer le boîtier.
Avec ces limites en tête, le dernier contrôle consiste surtout à repérer ce qui manque le plus souvent sur le terrain.
Les contrôles qui évitent les faux diagnostics
Sur le chantier, je retiens trois vérifications finales. D’abord, le module de carillon doit rester en parallèle du carillon, sinon la sonnette ne reçoit pas l’alimentation attendue. Ensuite, le Wi-Fi doit être présent porte fermée, parce qu’une connexion faible au seuil de l’entrée se traduit ensuite par des coupures ou une configuration qui s’enlise. Enfin, je garde toujours en tête que la sonnette doit finir avec une LED blanche clignotante, signe qu’elle est prête à être ajoutée dans l’application.
Si quelque chose bloque encore, je prends des photos du transformateur, du câblage du module et de la position du carillon avant d’aller plus loin. C’est le genre de preuve qui permet de comprendre vite si le souci vient du schéma, du matériel ou d’un simple réglage. En pratique, un branchement de sonnette Netatmo réussi repose moins sur la chance que sur cette discipline-là : compatibilité, câblage propre, réglage du module, puis test final.
