Logiciel tableau électrique - Le guide pour bien choisir

Ce que fait vraiment un outil de conception de tableau

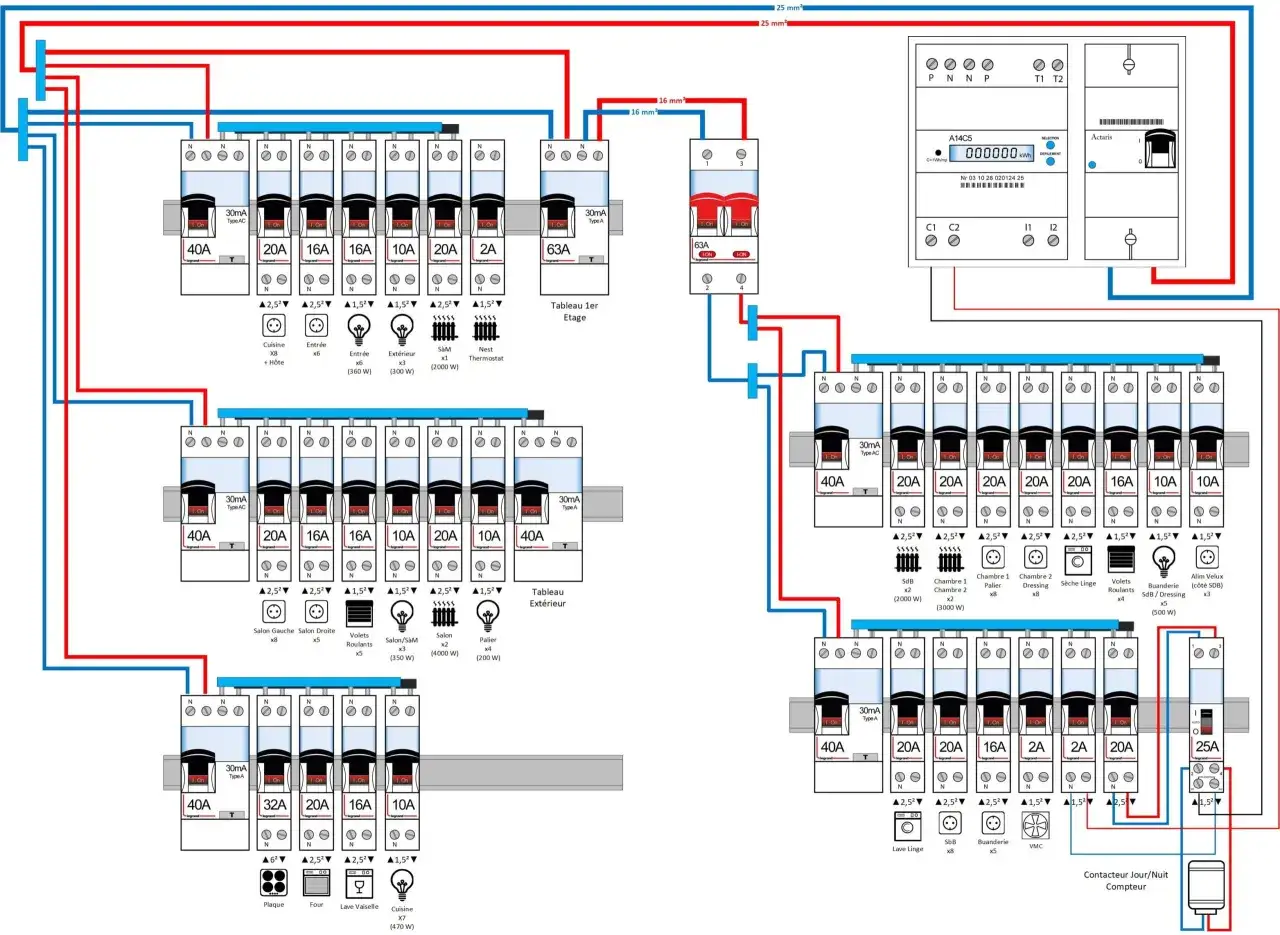

Je distingue trois usages, et c’est souvent là que le choix se clarifie. Le premier niveau, ce sont les configurateurs fabricants: on choisit les appareils, on organise les rangées, on sort une liste de matériel et, parfois, des étiquettes. Le deuxième niveau, ce sont les logiciels de schéma et de calcul: ils aident à construire un unifilaire - autrement dit un schéma simplifié de distribution - puis à vérifier les protections et les dimensionnements. Le troisième niveau, enfin, c’est l’environnement BIM ou la suite d’ingénierie, utile quand le tableau doit dialoguer avec le reste du bâtiment.

Le configurateur fabricant

Il est généralement pensé pour aller vite. On part d’un besoin concret, on sélectionne les modules, et le logiciel génère une base exploitable pour l’atelier ou le chantier. C’est la bonne option quand le projet reste contenu: logement individuel, petit local, tableau divisionnaire, petite rénovation. Son intérêt principal est simple: il réduit les oublis sur les références et accélère la préparation.

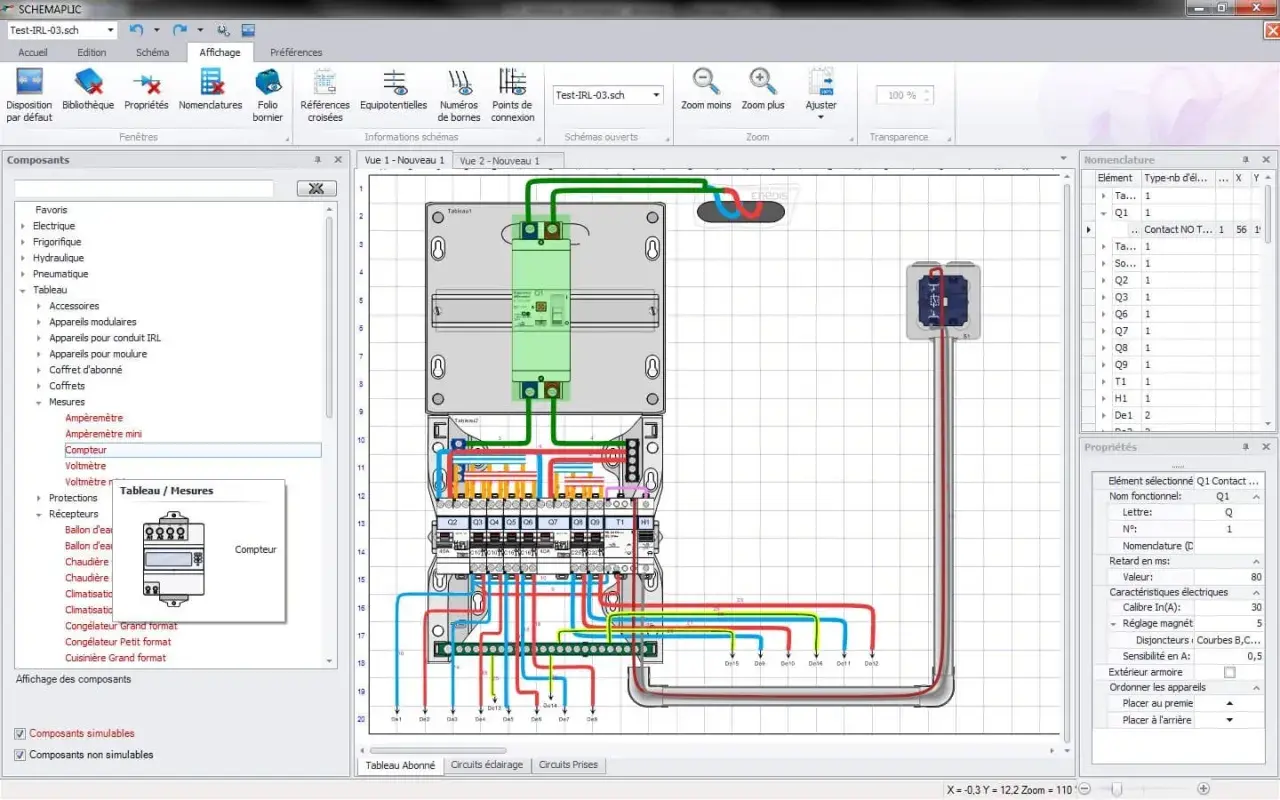

Le logiciel de schéma et de calcul

Ici, on passe un cran au-dessus. Le logiciel ne sert plus seulement à choisir des composants, il aide à valider la logique électrique du projet. On regarde la compatibilité des protections, la sélectivité, la filiation, le calibre des départs, la structure des circuits et les livrables techniques. C’est la zone où l’outil devient moins “catalogue” et plus “bureau d’études”.

Lire aussi : Gaine électrique - La couleur est-elle un guide fiable?

L’environnement BIM

Quand le tableau fait partie d’un projet plus large, le BIM devient intéressant parce qu’il relie les lots entre eux. On ne travaille plus seulement sur le tableau, mais sur son implantation, ses réserves, ses accès, ses interactions avec le local technique et les autres corps d’état. C’est plus lourd à prendre en main, mais beaucoup plus utile dès qu’il faut coordonner plusieurs disciplines.

Une fois cette distinction claire, le vrai sujet devient ce que l’outil doit produire sans erreur.

Les fonctions qui comptent sur le terrain

Dans un logiciel de tableau, certaines fonctions sont décoratives. D’autres changent réellement la qualité du dossier et le temps passé au chantier. C’est sur celles-là que je me concentre.

• La bibliothèque de composants doit être riche et à jour. Si les références sont incomplètes, vous perdez du temps à corriger des saisies ou à contourner l’outil.
• Le repérage automatique est essentiel pour éviter les étiquettes faites à la main. Un bon marquage des circuits limite les erreurs en pose et en maintenance.
• La nomenclature doit sortir proprement, avec quantités, références et variantes. C’est elle qui fait gagner du temps au chiffrage et à la commande.
• La sélectivité et la filiation ne sont pas des options de confort. La sélectivité permet de ne couper que le bon départ en cas de défaut; la filiation aide à coordonner les protections entre elles.
• Le calcul de dimensionnement doit rester lisible. Je préfère un calcul un peu moins “magique” mais compréhensible qu’une boîte noire impossible à relire.
• Les exports comptent beaucoup: PDF pour l’atelier, DWG ou équivalent pour les échanges techniques, parfois IFC pour les projets coordonnés.
• La duplication de projet devient précieuse si vous faites plusieurs tableaux sur une même base. Elle évite de repartir de zéro à chaque fois.

Le point que beaucoup sous-estiment, c’est la liaison entre calcul et repérage: si le schéma est juste mais que l’étiquette ne suit pas, on perd presque tout le bénéfice du logiciel. C’est précisément ce qui oriente le choix selon le type de chantier.

Choisir selon le type de projet

Si je devais résumer le choix en une phrase: je ne prends pas le même outil pour un pavillon, une petite boutique et un tableau complexe de plusieurs centaines d’ampères. Le bon logiciel dépend d’abord du besoin de sortie, pas du prestige de la marque.

Chez Schneider Electric, eDesign est pensé pour des tableaux jusqu’à 400 A; c’est clairement orienté conception rapide et chiffrage de projets simples à intermédiaires. Chez Legrand, XLPro3 et XLPro4 couvrent aussi des tableaux de 400 A à 6 300 A selon la gamme, ce qui vise un niveau de complexité plus large. Ces seuils sont utiles, parce qu’ils donnent tout de suite l’échelle du projet sans surdimensionner l’outil.

Autrement dit, un bon choix ne se mesure pas seulement au nombre de menus: il se mesure à la capacité du logiciel à couvrir votre chantier sans vous forcer à bricoler la sortie.

Ce que la conformité française impose au logiciel

La norme n’est pas un simple cadre administratif; elle influence directement l’architecture du tableau. Depuis l’entrée en vigueur de la nouvelle série NF C 15-100 au 1er septembre 2025, les règles ne se limitent plus à “poser un tableau propre”: elles touchent aussi l’efficacité énergétique, les réseaux de communication et, selon les cas, l’alimentation des véhicules électriques.

• La répartition des circuits doit être lisible et cohérente, sinon l’installation devient difficile à exploiter et à dépanner.
• Les dispositifs différentiels 30 mA doivent être positionnés et répartis correctement pour protéger les personnes sans paralyser tout le tableau au premier défaut.
• Le repérage doit être clair sur le schéma, la façade et les documents d’exécution. C’est un détail qui évite beaucoup d’heures de recherche sur site.
• La réserve dans le tableau n’est pas du luxe. Sans marge, chaque évolution devient une reprise coûteuse.
• Les contraintes d’implantation doivent être anticipées dès la conception, surtout en rénovation où l’espace manque vite.
• Les mises à jour de bibliothèque sont cruciales: une règle correcte avec des références obsolètes reste un mauvais dossier.

Le meilleur logiciel n’est donc pas celui qui “dessine tout seul”, mais celui qui vous aide à rester aligné avec la règle sans vous enfermer dans des automatismes fragiles. Et c’est précisément là que les erreurs de méthode se paient cash.

Les erreurs qui coûtent du temps et de l’argent

Je retrouve souvent les mêmes défauts, quel que soit le niveau de l’équipe. Ils ne font pas toujours échouer le projet, mais ils le rendent plus lent, plus fragile et plus cher à reprendre.

• Choisir un outil trop simple pour un besoin trop large: on gagne une journée au départ et on en perd trois à la reprise.
• Ignorer la réserve de départs: le tableau devient vite saturé dès qu’un usage évolue.
• Utiliser une bibliothèque obsolète: les références changent, les accessoires aussi, et le dossier perd en fiabilité.
• Sortir le chiffrage avant d’avoir verrouillé l’architecture: on obtient un devis propre en apparence, mais faux sur le fond.
• Confondre schéma et exploitation: un plan lisible n’est pas forcément un tableau maintenable.
• Ne pas vérifier les contraintes physiques: largeur du coffret, cheminement des câbles, accès aux organes, ventilation, réserve de modules.
• Oublier l’étape de validation finale: c’est souvent là que l’on repère les incohérences de repérage ou de protection.

Quand on évite ces pièges, le flux de travail devient beaucoup plus propre. À ce stade, je ne cherche plus un logiciel “génial” sur le papier, mais un outil qui sécurise réellement la chaîne de fabrication.

La vérification finale qui évite de refaire le tableau

Avant de lancer la fabrication ou la pose, je passe toujours par une vérification courte mais stricte. Elle prend peu de temps et évite des reprises qui, elles, coûtent cher.

1. Je repars des usages réels du projet: chauffage, cuisson, prises, éclairage, ventilation, IRVE, domotique, etc.
2. Je vérifie la séparation des circuits et le regroupement des protections différentielles.
3. Je contrôle que le tableau garde une marge d’évolution, même modeste.
4. Je relis la nomenclature, les étiquettes et la façade du tableau avec le même niveau d’attention que le schéma.
5. Je fige une version claire du dossier avant commande, sans laisser circuler plusieurs variantes non maîtrisées.

Si je devais retenir une seule règle, ce serait celle-ci: un bon logiciel ne remplace pas l’expertise, mais il réduit fortement les oublis et les allers-retours. Pour un tableau électrique bien conçu, je cherche donc un outil qui produit un dossier exploitable, cohérent et simple à relire, pas seulement un joli schéma. C’est cette exigence-là qui fait la différence entre une installation acceptable et un projet vraiment propre.
