La référence technique d’un accessoire VELUX n’est pas qu’un numéro à recopier sur une commande: elle dit souvent si l’on parle d’un boîtier d’alimentation, d’un moteur ou d’une génération précise de fenêtre. Dans le cas du boîtier associé au système 3UC B01 EU, l’enjeu est surtout de comprendre ce qu’il pilote, comment il alimente les ouvertures et quelle solution actuelle peut le remplacer sans mauvaise surprise. Je fais le point sur l’identification, la compatibilité, le remplacement et les vérifications utiles avant d’acheter la pièce.
Les points à retenir avant de remplacer un boîtier d’ouverture VELUX
- La référence 3UC B01 EU renvoie à un ancien boîtier de commande/alimentation, généralement rattaché au système KUX 100.
- Son rôle est de fournir du 24V à des produits motorisés VELUX: volet, store ou moteur d’ouverture selon l’installation.
- Sur une fenêtre manuelle, l’alimentation et le câblage doivent rester accessibles pour l’entretien et l’appairage.
- Le remplacement actuel à regarder est souvent le KUX 110, mais seulement si le reste de l’équipement est compatible.
- La confusion la plus coûteuse consiste à mélanger 230V et 24V, ou à croire qu’un boîtier électronique peut remplacer un moteur défaillant.
Ce que désigne vraiment cette référence
Dans la pratique, je traite cette référence comme un repère de pièce technique, pas comme le nom d’une fenêtre de toit. Elle sert surtout à identifier un ancien boîtier de commande et d’alimentation utilisé dans l’écosystème VELUX pour piloter des produits motorisés en 24V.
Ce point est important, parce que beaucoup de confusions viennent d’un mauvais diagnostic. Si l’étiquette est sur un boîtier blanc, compact, relié au secteur et à un accessoire motorisé, on n’est pas face à l’ouvrant lui-même, mais face à l’organe qui lui fournit l’énergie et la logique de commande. En rénovation, c’est souvent cette pièce que l’on cherche quand une installation n’ouvre plus, réagit mal ou a perdu la liaison avec la télécommande.
Je garde aussi en tête qu’un code de ce type peut apparaître sur d’anciennes générations de matériels ou sur des pièces détachées reconditionnées. Autrement dit, la bonne question n’est pas seulement « quelle est la référence ? », mais surtout « quel système alimente-t-elle aujourd’hui ? ». Une fois ce point clarifié, on comprend beaucoup mieux ce que la pièce peut, ou ne peut pas, faire.
Cette identification posée, il devient plus simple de regarder le rôle réel du boîtier dans l’ouverture et l’accès à la fenêtre.
À quoi il sert dans les ouvertures et l’accès
Le rôle d’un boîtier d’alimentation VELUX est concret: il transforme le secteur en une alimentation adaptée aux accessoires motorisés de la fenêtre. Dans les configurations compatibles, il peut servir à un volet roulant électrique, à un store intérieur motorisé ou à un moteur d’ouverture de châssis. C’est là que la référence prend tout son sens pour l’utilisateur, parce qu’elle touche directement au confort d’accès, à la ventilation et à la sécurité d’usage.
Sur les fenêtres motorisées, l’ouverture sert souvent à ventiler plutôt qu’à basculer complètement l’ouvrant. La course habituelle reste d’environ 20 cm, ce qui suffit pour renouveler l’air sans exposer inutilement l’intérieur. J’insiste sur ce détail, car certains attendent une ouverture « totale » alors que le système est pensé pour une ventilation contrôlée.
Il y a aussi une logique de sécurité. Si la fenêtre est entrouverte et que la situation n’est pas dans l’état attendu, la commande peut refuser une nouvelle ouverture tant que l’ouvrant n’a pas été refermé. C’est frustrant quand on ne connaît pas le principe, mais c’est précisément ce qui évite les fausses manœuvres et protège le mécanisme.

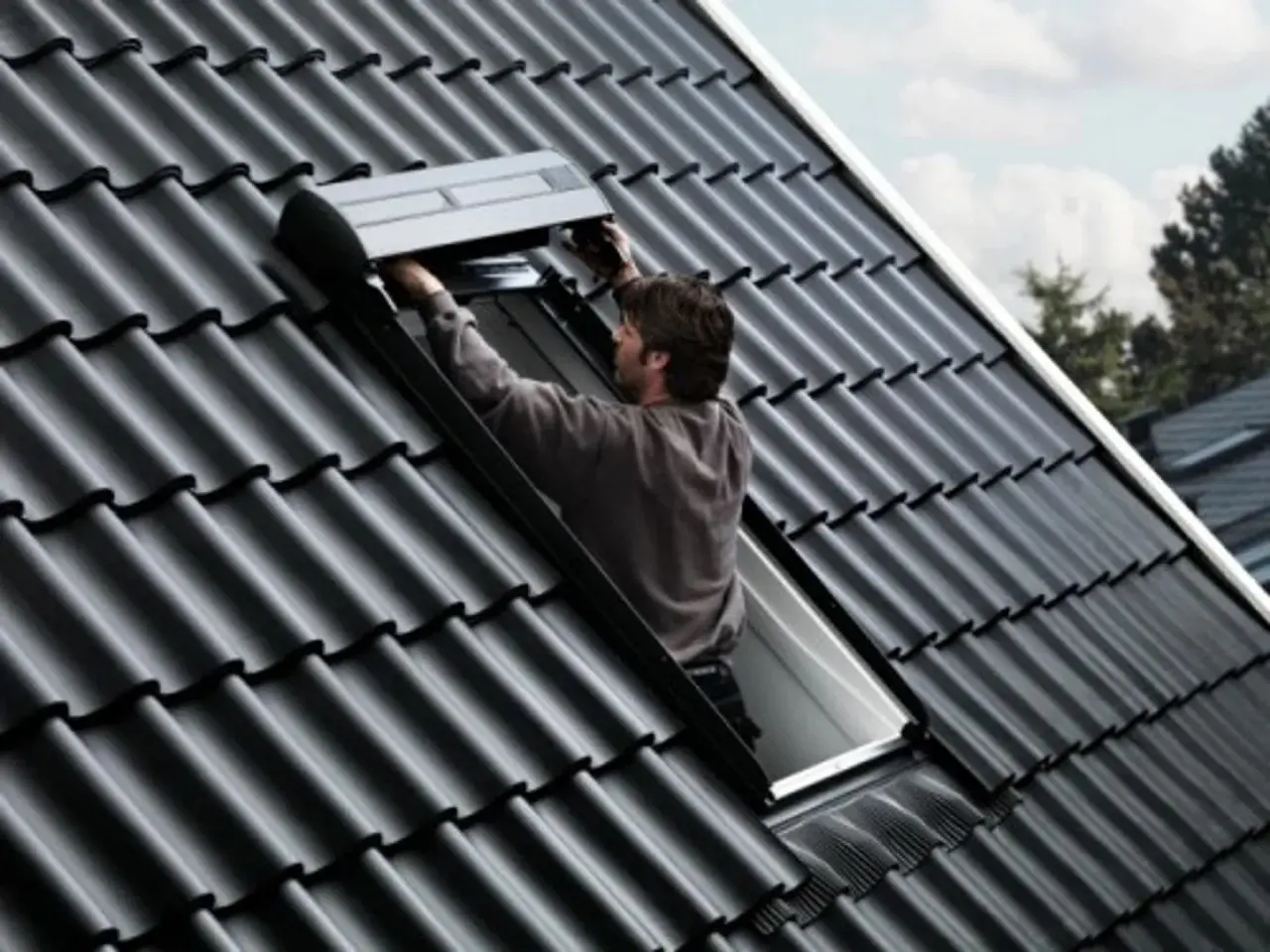

Dans le même esprit, un volet motorisé ne se résume pas à un accessoire de confort. Il améliore l’obscurité, retarde l’effraction et protège la fenêtre des surchauffes estivales. Sur une installation bien pensée, le boîtier d’alimentation devient donc un maillon central entre l’accès, la ventilation et la protection de la pièce.
Avant de remplacer quoi que ce soit, je vérifie donc toujours si la fenêtre est manuelle, motorisée ou déjà équipée d’un volet ou d’un store. C’est ce tri qui évite la plupart des erreurs de compatibilité.
Comment vérifier la compatibilité de votre installation
La compatibilité se lit d’abord dans trois éléments: le type de fenêtre, le type d’accessoire et la génération de l’installation. Si l’un de ces trois points est flou, il vaut mieux ralentir que commander au hasard.
| Situation | Ce que je vérifie | Ce que cela implique |
|---|---|---|
| Fenêtre manuelle | Présence d’une alimentation 230V et d’un boîtier 24V dédié | L’ouverture motorisée ou l’accessoire électrique passe par un transformateur adapté, pas en direct sur le secteur. |
| Fenêtre motorisée Integra | Sortie 24V déjà disponible | Les accessoires compatibles peuvent souvent se brancher sans tirer une nouvelle ligne complète. |
| Volet électrique SML | Mode d’alimentation de la fenêtre | Sur une fenêtre manuelle, il faut une alimentation dédiée; sur une fenêtre motorisée, la sortie 24V peut suffire. |
| Store intérieur motorisé | Chemin de câble et passage de pivot | Sur une fenêtre manuelle, il faut en plus le bon kit de passage selon la génération du châssis. |
| Installation ancienne | Référence du châssis et date de fabrication | Les kits et les branchements ne sont pas toujours interchangeables d’une génération à l’autre. |
Sur une fenêtre manuelle, un point revient souvent: pour un store intérieur motorisé, il faut prévoir le cheminement du câble jusqu’au transformateur, puis le bon kit de passage de pivot. Les références de passage changent selon la génération du châssis, avec des solutions distinctes pour les fenêtres avant 2013 et celles après 2013. C’est un détail très technique, mais il fait toute la différence entre une pose propre et un bricolage qui fatigue le mécanisme.
Je note aussi un critère simple: si l’installation actuelle fonctionne en 24V, elle n’a pas besoin du même traitement qu’un ensemble purement manuel. C’est pour cela que l’on gagne du temps en photographiant l’étiquette, en repérant la source d’alimentation et en vérifiant la famille du produit avant toute commande.
Quand la compatibilité est claire, on peut alors regarder le remplacement logique, sans surpayer une pièce trop ancienne ou inadaptée.
Remplacer un ancien boîtier sans se tromper
Si le boîtier d’origine est fatigué, mon premier réflexe est de vérifier si l’on est dans un cas de remplacement simple ou dans un vrai changement d’architecture. Comme l’indique VELUX, le boîtier d’alimentation actuel à regarder est le KUX 110, pensé pour alimenter des produits motorisés sur une fenêtre manuelle.
| Ancienne référence | Version actuelle | Ce que ça change réellement |
|---|---|---|
| KUX 100 / 3UC B01 EU | Logique de remplacement vers KUX 110 | On reste sur une alimentation 24V, mais avec un boîtier plus compact et plus actuel. |
| Ancienne installation de commande | Pilotage adapté au produit motorisé | Le remplacement ne résout pas un moteur endommagé ni une incompatibilité de génération. |
| Boîtier caché sans accès | Boîtier accessible pour maintenance | Le contrôle et l’appairage restent possibles, ce qui évite de tout démonter au premier réglage. |
Le KUX 110 travaille en 24V, se branche sur le réseau domestique et consomme peu: environ 40W en fonctionnement, avec une veille annoncée à 0,5W sur la fiche technique actuelle. Dans la pratique, c’est une bonne nouvelle pour un foyer qui veut garder une ouverture motorisée fiable sans faire grimper la consommation. Mais il ne faut pas en déduire qu’il remplace tout: si le moteur, la fenêtre ou le câblage ne sont plus compatibles, le boîtier seul ne fera pas de miracle.
Un autre point que je considère essentiel: le boîtier doit rester accessible. On peut le dissimuler dans une armoire ou derrière un doublage, mais il faut garder une vraie possibilité d’accès pour l’entretien et les éventuels appairages. Pour une installation domotique, c’est même un critère de qualité. Une solution invisible mais impossible à réviser finit tôt ou tard par coûter plus cher qu’un montage un peu plus visible.
Cette logique de remplacement étant posée, il reste à éviter les erreurs qui cassent la fiabilité de l’ensemble.
Les erreurs qui bloquent l’ouverture ou la maintenance
La première erreur, et de loin la plus coûteuse, consiste à confondre 230V et 24V. Sur un volet électrique SML ou sur un moteur d’ouverture prévu pour une alimentation basse tension, un mauvais raccordement peut détruire le moteur immédiatement. Je préfère le dire clairement: c’est le genre de faute qui transforme un remplacement simple en dépannage lourd.
- Confondre le boîtier d’alimentation avec le moteur du volet ou de la fenêtre.
- Enterrer le boîtier dans un coffrage sans accès réel pour l’entretien.
- Oublier l’appairage après remplacement, alors que la commande et le produit ne se reconnaissent plus.
- Utiliser un branchement direct sur le secteur là où le produit attend une alimentation 24V.
- Négliger la génération du châssis et le kit de passage de pivot sur une fenêtre manuelle.
La deuxième erreur, plus subtile, consiste à croire qu’une référence « proche » suffit. En rénovation, deux pièces qui se ressemblent physiquement peuvent être pensées pour des générations différentes de fenêtres, de volets ou de stores. C’est particulièrement vrai quand il faut faire passer un câble entre l’ouvrant et le dormant: le cheminement, les points de fixation et les kits associés changent plus qu’on ne l’imagine.
Je fais aussi attention aux symptômes trompeurs. Une fenêtre qui refuse d’ouvrir n’a pas forcément un boîtier mort; elle peut simplement être dans un état de sécurité, avoir perdu son appairage, ou attendre une fermeture manuelle préalable. Avant de commander une pièce, il faut donc regarder le comportement réel du système, pas seulement le silence du moteur.
Cette vérification rapide fait souvent gagner du temps, et elle mène directement à la bonne stratégie d’achat.
Ce que je ferais avant d’acheter la pièce
Quand je dois traiter ce type de référence, je procède toujours dans le même ordre. C’est simple, mais c’est ce qui évite les achats à moitié justes.
- Je photographie l’étiquette du boîtier et la plaque de la fenêtre.
- Je note si l’installation est manuelle, motorisée ou déjà équipée d’un volet ou d’un store.
- Je vérifie si l’alimentation attend du 230V côté réseau et du 24V côté produit.
- Je regarde si le boîtier doit rester visible et accessible après pose.
- Je confirme la génération du châssis pour les kits de passage ou les accessoires de motorisation.
Dans ce dossier, la bonne lecture de la référence fait gagner plus que la pièce elle-même: elle évite les incompatibilités, sécurise l’alimentation et remet l’ouverture VELUX dans une logique propre, durable et facilement maintenable.
