La documentation liée à avidsen styrka 310 notice sert surtout à faire trois choses correctement: vérifier que le portail est compatible, choisir le bon mode d’ouverture et régler l’automatisme sans compromettre la sécurité. Sur ce type de motorisation à battants, les détails comptent vite: sens d’ouverture, photocellules, force des moteurs, temporisation et programmation des commandes. Je reprends ici l’essentiel, avec les points qui aident vraiment à installer, utiliser et dépanner le système au quotidien.
Les points essentiels avant de régler le portail
- Le Styrka 310 est prévu pour un portail à deux battants, jusqu’à 2,50 m par battant et 150 kg par battant.
- Le portail doit être stable, bien équilibré, ouvert vers l’intérieur et idéalement ajouré; une entrée en pente n’est pas adaptée.
- Le système propose trois logiques d’usage: semi-automatique, fermeture automatique et mode collectif.
- La commande piétonne n’ouvre qu’un battant, alors que la commande portail pilote les deux.
- En fermeture automatique, les photocellules ne sont pas une option de confort: elles sont indispensables.
- Je conseille de contrôler les sécurités, la fixation et le bon alignement au moins tous les six mois.
Ce que la notice du Styrka 310 couvre vraiment
Je lis cette notice comme un guide d’exploitation complet, pas seulement comme une feuille de montage. Elle couvre la sécurité, les conditions d’installation, le raccordement, les réglages simples, les réglages avancés, la programmation des télécommandes et la maintenance. C’est important, parce qu’un automatisme de portail se juge moins à sa fiche produit qu’à sa capacité à fonctionner proprement dans la durée.
Le cœur du sujet, pour l’usage quotidien, tient en une phrase: le portail doit s’ouvrir de façon fluide, se refermer sans forcer et rester sûr pour les personnes comme pour le matériel. Si l’un de ces trois points manque, on a presque toujours un problème de compatibilité, de pose ou de réglage, pas un simple “bug” de la motorisation.
Dans la pratique, la notice sert donc à arbitrer trois décisions: est-ce que le portail est motorisable, quel mode d’ouverture faut-il choisir, et quels réglages éviter pour ne pas provoquer de blocages. C’est ce fil conducteur qu’il faut garder en tête avant de passer à la pose.
Vérifier la compatibilité du portail avant la pose
Sur un automatisme comme le Styrka 310, la compatibilité du portail fait souvent toute la différence. Je déconseille de “forcer” l’installation sur un portail trop lourd, trop plein ou mal équilibré: on obtient alors un mouvement irrégulier, des déclenchements d’obstacle à répétition et une usure prématurée.
| Point de contrôle | Valeur ou règle à respecter | Pourquoi c’est déterminant |
|---|---|---|
| Nombre de battants | 2 battants | La cinématique du système est prévue pour cette configuration. |
| Longueur maximale | 2,50 m par battant | Au-delà, le bras travaille hors de sa plage utile. |
| Poids maximal | 150 kg par battant | Une surcharge dégrade la sécurité et la fiabilité. |
| Hauteur maximale | 2,20 m | Repère utile pour rester dans l’usage prévu. |
| Type de portail | Préférence pour un portail ajouré | Une grande surface pleine prend davantage le vent. |
| Sens d’ouverture | Vers l’intérieur | Le mécanisme n’est pas conçu pour une ouverture côté rue. |
| Pente d’accès | Entrée plane et régulière | Une pente perturbe le mouvement et le verrouillage. |
| Angle d’ouverture | Au moins 60° | Sans angle suffisant, la géométrie d’ouverture devient médiocre. |
J’insiste aussi sur deux contraintes qui sont souvent sous-estimées. D’abord, le portail doit être stable et équilibré: s’il s’ouvre ou se ferme tout seul sans action extérieure, il n’est pas prêt pour être motorisé. Ensuite, il faut un point de fixation renforcé sur le portail et un pilier assez large pour recevoir le support du vérin. Si le pilier est rond ou trop étroit, la pose devient vite approximative.
La notice précise également des limites de montage à respecter: pas de motorisation côté extérieur, pas de coffret électronique sur une partie mobile et pas d’installation en hauteur excessive. En clair, le Styrka 310 n’aime ni les bricolages ni les compromis mal pensés. Une fois ces contraintes validées, on peut choisir le mode d’ouverture le plus cohérent avec l’usage réel du passage.
Choisir le bon mode d’ouverture selon l’accès
C’est ici que l’on comprend vraiment ce que la motorisation apporte au quotidien. Le système distingue la commande portail, qui agit sur les deux battants, et la commande piétonne, qui n’ouvre qu’un seul battant. Dans une maison individuelle, ce détail change tout: on ne consomme pas le même niveau de confort ni le même niveau de sécurité selon qu’on veut faire passer une voiture, un vélo ou une personne à pied.
| Mode | Usage conseillé | Comportement | Limites à connaître |
|---|---|---|---|
| Semi-automatique | Accès résidentiel classique | Une impulsion ouvre, une autre arrête ou referme | Aucune fermeture automatique après ouverture |
| Fermeture automatique | Entrée utilisée souvent dans la journée | Le portail se referme après un délai réglable | Photocellules obligatoires pour protéger la fermeture |
| Collectif | Accès partagé ou résidence | La temporisation reprend à zéro si une commande arrive | La commande piétonne n’est pas disponible |
Je privilégie le mode semi-automatique quand le passage est privé et que l’on veut garder la main sur chaque fermeture. Le mode à fermeture automatique est plus confortable, mais il demande une installation plus rigoureuse, notamment côté sécurité. Le mode collectif, lui, est intéressant quand plusieurs usagers se croisent et que l’on veut éviter qu’un ordre de commande coupe la logique de fermeture en cours.
Le délai de fermeture est réglable de 15 à 90 secondes, avec 30 secondes par défaut. Ce réglage paraît anodin, mais il change beaucoup l’usage réel: trop court, il stresse les manœuvres; trop long, il laisse un portail ouvert inutilement. C’est souvent le premier paramètre que j’ajuste après les essais de terrain.
Une fois le mode choisi, il faut passer au trio qui conditionne la qualité du mouvement: force, vitesse et apprentissage de la course. C’est ce qui évite les ouvertures trop sèches, les arrêts intempestifs et les faux défauts d’obstacle.
Régler la force, la vitesse et l’auto-apprentissage
Je conseille de ne jamais considérer ces réglages comme de simples “options”. Sur un portail battant, ils influencent directement la sécurité et le confort. Une force trop élevée masque les problèmes mécaniques; une force trop basse provoque des arrêts injustifiés. La vitesse, elle, doit rester compatible avec la masse du portail et avec le niveau de bruit accepté au quotidien.
Adapter la force au portail réel
Si le portail est léger, assez ajouré et peu exposé au vent, il vaut mieux rester sur une force modérée. À l’inverse, si la structure oppose davantage de résistance ou si le vent pousse régulièrement les vantaux, il peut être nécessaire d’augmenter le réglage. La notice rappelle aussi qu’un changement de force peut être requis pour satisfaire aux exigences de la norme EN 12453.
Ma règle est simple: je règle la force au plus bas niveau qui permet un mouvement fiable. Cela limite les contraintes mécaniques et réduit le risque qu’un défaut d’installation soit compensé artificiellement par la motorisation.
Caler la vitesse sans brusquer les battants
La vitesse se corrige quand l’ouverture est trop rapide, trop brusque ou visiblement déséquilibrée entre les deux vantaux. Ce réglage devient particulièrement utile si le portail semble “taper” en fin de course ou si le mouvement paraît sec au début de la manœuvre. La notice indique qu’après modification de la vitesse, il faut refaire un auto-apprentissage, ce qui est logique: la carte doit recaler la course sur le nouveau comportement du moteur.
Lire aussi : Visiophone Extel bloqué - Réparer avec une carte SD
Lancer l’auto-apprentissage proprement

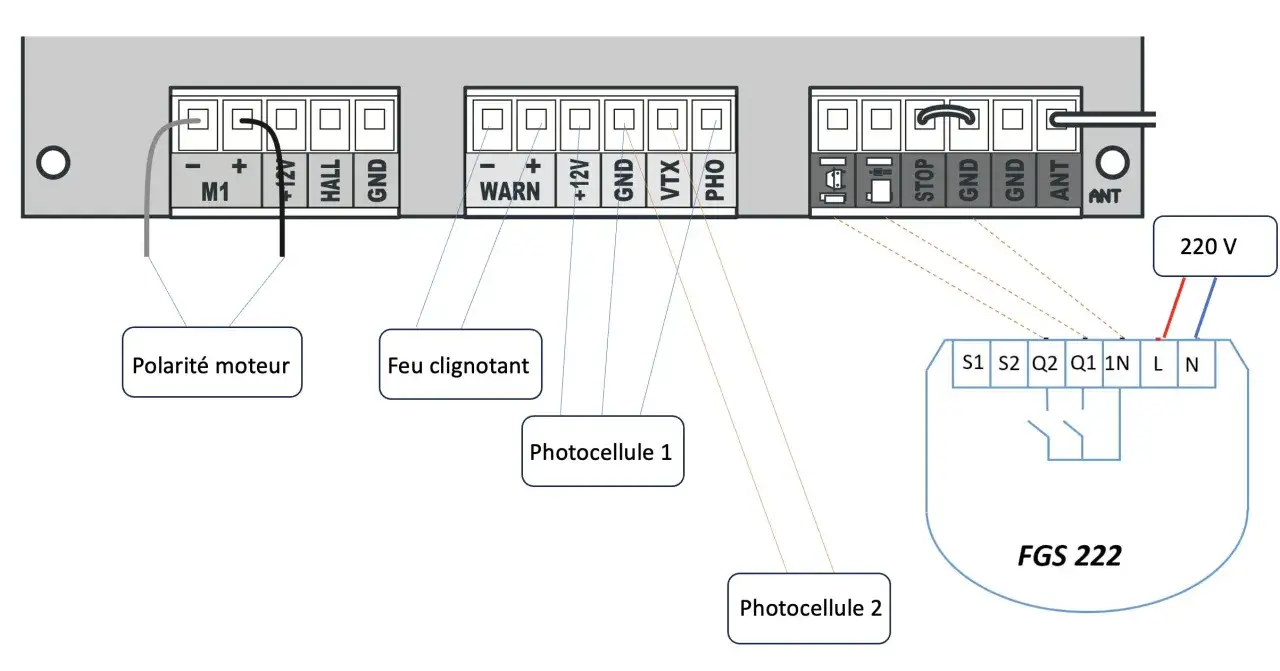

Avant l’apprentissage, il faut vérifier le sens de branchement des moteurs. Si un battant part dans le mauvais sens, il suffit d’inverser son + et son - sur la carte. Ensuite, l’auto-apprentissage permet à l’automatisme de mémoriser les butées et le timing de déplacement. Je recommande de rester devant le portail pendant toute la phase, sans personne dans la zone de mouvement.
Pendant cette phase, le feu clignotant s’active et les battants suivent une séquence précise: repositionnement, ouverture, fermeture, recalage final. Si le cycle s’arrête trop tôt ou si les LED rouges indiquent une anomalie, il faut corriger le problème de base avant de relancer un nouvel apprentissage. Ce point évite de “bricoler” un réglage qui n’a en réalité jamais été validé correctement.
Une fois la course stable, on peut enregistrer les télécommandes et organiser les accès. C’est souvent la partie la plus visible pour l’utilisateur, mais elle n’est fiable que si le réglage mécanique est déjà propre.
Programmer les télécommandes et les commandes d’accès
Le Styrka 310 accepte plusieurs organes de commande: télécommande, clavier à code sans fil et commande filaire. En pratique, il faut penser cette partie comme un petit système d’accès, pas comme un simple bouton. Plus les usages sont clairs, moins on multiplie les mauvaises manipulations.
La programmation d’une nouvelle télécommande est volontairement courte, mais elle laisse peu de marge: il faut enregistrer le bouton dans une fenêtre de 10 secondes. C’est utile, surtout quand on ajoute une commande sans ouvrir de nouveau le boîtier. La copie d’une télécommande déjà mémorisée simplifie encore la chose quand on équipe plusieurs personnes du foyer.
- Pour l’ouverture totale, on assigne un bouton à la commande portail.
- Pour l’ouverture partielle, on assigne un autre bouton à la commande piétonne.
- Si une télécommande est perdue, je recommande de reconsidérer l’ensemble des accès plutôt que de laisser une incertitude active.
- Les commandes fixes et les télécommandes doivent rester hors de portée des enfants.
Ce que j’apprécie dans cette logique, c’est qu’elle distingue bien le confort du véhicule et le passage à pied. Dans une maison occupée par plusieurs personnes, cette séparation évite de faire ouvrir inutilement les deux battants pour un simple passage piéton. Elle améliore aussi la durée de vie du système, parce que les petits trajets sollicitent moins toute la cinématique.
Une fois les accès configurés, il reste à verrouiller le point souvent négligé par les installateurs pressés: la sécurité active autour du portail.
Sécuriser l’ouverture avec photocellules et feu clignotant
Sur un portail motorisé, je considère les photocellules et le feu clignotant comme des éléments fonctionnels, pas comme des accessoires. La notice est explicite: le feu clignotant est indispensable, et les dispositifs de sécurité doivent être contrôlés régulièrement. Ce n’est pas un détail réglementaire décoratif, c’est ce qui rend l’usage acceptable sur un accès véhicule.
| Situation | Protection minimale | Lecture pratique |
|---|---|---|
| Commande visible sur le portail | Limiteur de force | Le pilote voit la zone et garde le contrôle direct. |
| Commande non visible | Limiteur de force + 2 paires de photocellules | On protège l’ouverture et la fermeture sur un passage hors champ. |
| Fermeture automatique | Limiteur de force + 1 paire de photocellules | La fermeture automatique ne doit jamais rester non surveillée. |
Pour les photocellules, la pose doit être nette: alignement parfait, même hauteur, et positionnement cohérent sur les piliers. La cellule réceptrice se place du côté du coffret de commande, avec une installation qui reste lisible pour le faisceau infrarouge. Si le portail est hors du champ de vision de l’utilisateur, la protection devient encore plus importante, car la manœuvre doit rester maîtrisée même sans contact visuel direct.
Je conseille aussi de vérifier le comportement après coupure du faisceau. Si quelqu’un coupe le passage pendant la fermeture, le système doit réagir comme prévu et stopper la fermeture. Si ce n’est pas le cas, il faut reprendre l’alignement avant de considérer le portail comme opérationnel. C’est précisément ce type de test simple qui évite les mauvaises surprises en usage réel.
Quand tout est réglé et sécurisé, les vrais problèmes restants sont plus banals: un battant qui force, un cycle qui s’interrompt, une télécommande qui ne répond pas. C’est là qu’un diagnostic méthodique fait gagner du temps.
Dépanner les blocages les plus fréquents
Sur ce type de motorisation, la panne n’est pas toujours une panne. Il s’agit souvent d’un portail qui force, d’un accessoire mal aligné ou d’un réglage trop ambitieux. Je regarde d’abord les symptômes, puis la cause mécanique, puis le réglage. C’est beaucoup plus efficace que de tout réinitialiser sans méthode.
| Symptôme | Cause probable | Action utile |
|---|---|---|
| Le portail s’arrête en cours de mouvement | Obstacle, effort trop élevé, résistance au vent | Libérer la zone, contrôler la force et vérifier le coulissement. |
| Un battant part dans le mauvais sens | Polarité moteur inversée | Inverser le + et le - du moteur concerné. |
| La fermeture automatique ne se lance pas | Photocellules non alignées ou mode inadapté | Revoir l’alignement et vérifier que le mode 2 est bien actif. |
| La commande piétonne ne fonctionne pas | Mode collectif ou M2 pas entièrement fermé | Contrôler le mode d’usage et la position du second battant. |
| Le portail force sur la fin | Course mal apprise ou vitesse trop haute | Refaire l’auto-apprentissage et réduire la vitesse si besoin. |
| Le portail réagit mal au vent | Portail trop plein ou force mal adaptée | Réduire la prise au vent si possible et ajuster la force. |
La carte signale aussi certains événements par des LED rouges ou des clignotements. Je trouve utile de ne pas confondre un simple événement de fonctionnement avec une vraie erreur d’apprentissage. Si l’automatisme a été réglé trop vite, il vaut mieux revenir à une base saine que de pousser la machine à compenser un portail mal préparé.
Enfin, si la motorisation a tendance à déclencher des obstacles alors qu’aucun obstacle n’est présent, je pense immédiatement au vent, à une résistance mécanique ou à une force trop basse. À l’inverse, si tout semble “passer” mais que le portail claque ou tire trop fort, la force est probablement trop haute. Dans les deux cas, le bon réglage n’est pas le plus puissant, c’est le plus juste.
Les trois réglages qui font la différence au quotidien
Si je devais retenir seulement trois choses pour un usage durable, ce serait celles-ci: un portail bien préparé, un mode d’ouverture cohérent avec l’usage et des sécurités contrôlées régulièrement. Le reste découle presque toujours de ces fondations. Un automatisme bien posé et bien réglé est discret, ce qui est plutôt le meilleur compliment qu’on puisse faire à une motorisation de portail.
Je garde aussi en tête deux habitudes simples: nettoyer avec un chiffon doux légèrement humidifié, sans nettoyeur haute pression ni produit abrasif, et vérifier périodiquement les commandes, les fixations et les piles des télécommandes. Cette routine légère évite une bonne partie des dérives lentes qui finissent par ressembler à des pannes.
En pratique, la meilleure utilisation du Styrka 310 n’est pas la plus sophistiquée, mais la plus cohérente avec le portail installé. Quand la géométrie, la sécurité et la logique d’accès sont alignées, le système reste fluide, silencieux et beaucoup plus fiable dans la durée.
