Le contacteur jour/nuit Hager sert surtout à automatiser un circuit qui ne doit pas rester alimenté en permanence, le plus souvent un chauffe-eau, parfois une charge différée ou un autre usage piloté par heures creuses. Dans ce guide, je vais aller au concret: à quoi sert chaque borne, comment lire les positions, comment reprendre correctement le signal Linky et comment vérifier que le contacteur commute vraiment au bon moment. Si tu veux comprendre le mode d’emploi du contacteur jour/nuit Hager sans te perdre dans le tableau, tu es au bon endroit.
Les points à retenir avant de toucher au tableau
- Le contacteur ne “crée” pas l’horaire: il exécute une commande externe, souvent celle des heures creuses.
- A1/A2 servent à la bobine de commande, tandis que les bornes de puissance alimentent la charge.
- Sur un Linky, le pilotage passe classiquement par C1/C2 et une protection 2 A.
- Le mode automatique est l’usage normal; le forçage manuel sert surtout au test et au dépannage.
- Si le contacteur chauffe, bourdonne ou colle mal, le remplacement est souvent plus sûr qu’un simple réglage.
À quoi sert vraiment un contacteur jour/nuit
Je le résume simplement: ce composant ne mesure pas l’heure, il obéit à une commande. Quand la bobine est alimentée, le contacteur ferme ses contacts de puissance et laisse passer le courant vers la charge; quand la commande disparaît, il coupe. C’est ce principe qui permet d’alimenter un chauffe-eau pendant les heures creuses, ou de déléguer la mise sous tension d’un équipement à un signal externe.
Dans une installation domestique française, c’est donc un relais de puissance piloté, pas une horloge. Cette nuance compte, parce qu’on confond souvent le contacteur avec le dispositif qui donne l’ordre. Le compteur, l’horloge ou le gestionnaire d’énergie décide; le contacteur exécute. Et c’est précisément cette logique qui explique pourquoi le câblage de commande mérite d’être lu avant toute intervention.
Avant de parler branchement, je préfère toujours vérifier comment le modèle est construit et quelles bornes jouent quel rôle.
Lire les bornes et les positions sans se tromper
Sur beaucoup de modèles Hager, la lecture est assez simple, à condition de ne pas mélanger commande et puissance. Les bornes A1 et A2 reçoivent la bobine, tandis que les bornes de puissance servent à alimenter ou à couper le circuit. La plupart des erreurs viennent d’un mauvais repérage à ce stade, pas d’un problème de produit.
| Élément | Rôle | Ce que je contrôle |
|---|---|---|
| A1 / A2 | Commande de la bobine | Tension de commande, serrage, continuité du circuit de pilotage |
| Contacts de puissance | Alimentation de la charge | Calibre adapté, section des conducteurs, absence d’échauffement |
| Position automatique | Fonctionnement normal | Le contacteur suit le signal heures creuses ou la logique prévue |
| Marche forcée | Activation manuelle temporaire | Usage ponctuel, retour impératif en automatique après test |
| Arrêt | Blocage de la sortie | Coupe volontaire utile en maintenance ou en absence prolongée |
Je fais aussi attention à un point souvent sous-estimé: les libellés exacts varient selon les références. Le principe reste le même, mais la position du sélecteur peut être notée Auto, I ou 0, avec des variantes selon la gamme. Une fois cette lecture posée, on peut s’attaquer au vrai sujet: le pilotage par heures creuses.

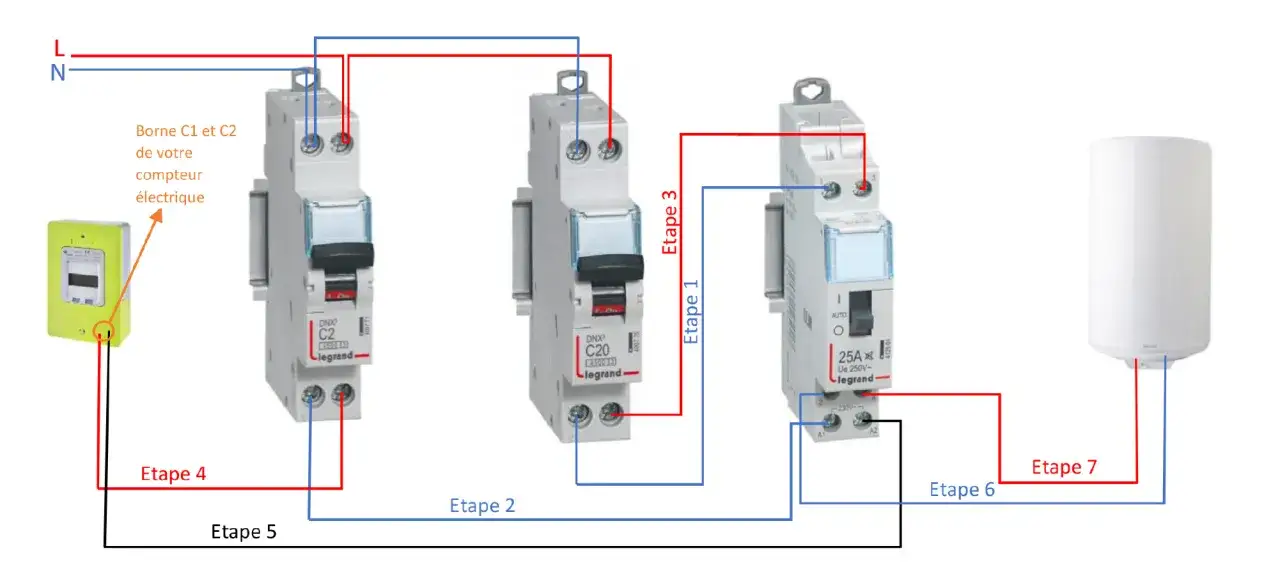

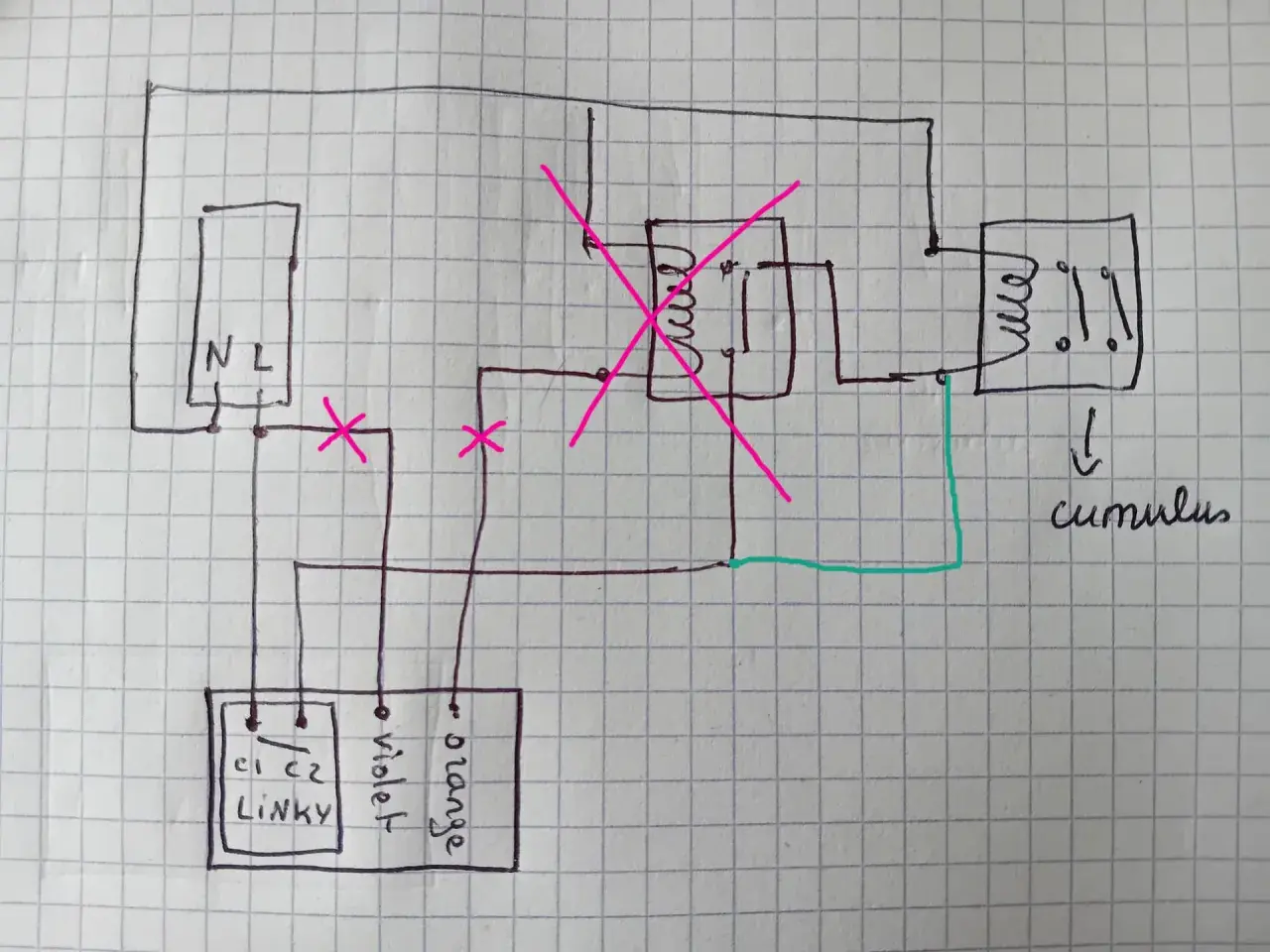

Brancher la commande heures creuses sur un Linky
En France, le cas classique reste très lisible: le compteur fournit un contact de pilotage sur C1/C2, et cette information commande la bobine du contacteur via une protection 2 A. Le courant de puissance de la charge ne passe jamais directement par le contact du compteur; il passe par le contacteur. C’est là qu’il faut être rigoureux, parce qu’un mauvais branchement peut faire croire à une panne alors qu’il s’agit juste d’un défaut de commande.
Si l’installation comporte déjà un contacteur jour/nuit, je peux généralement reprendre le signal au bon endroit sans tout reconstruire. La FAQ Hager précise justement, dans le contexte des bornes de recharge, que la présence d’un contacteur existant sert souvent à montrer où reprendre le signal sur A1/A2; elle rappelle aussi qu’il n’est pas utile d’en ajouter un juste pour ajouter du matériel. Cette logique vaut surtout quand on veut relier proprement un signal déjà présent au circuit à piloter.
Pour une borne de recharge, je reste encore plus vigilant: le signal de téléinformation n’est pas un câble de puissance, et il ne faut pas le traiter comme tel. Si le système attend une liaison dédiée, j’évite les bricolages avec un câble inadapté, et je sépare clairement commande, protection et puissance. Dans le doute, je préfère revenir au schéma du produit avant de tirer un conducteur de plus.
Le cas inverse existe aussi: si tu n’as pas de compteur électronique compatible ou pas de double tarif exploitable, le schéma heures creuses classique ne fonctionne pas tel quel. Dans ce cas, le contacteur n’est pas forcément l’outil à ajouter; il faut parfois passer par une autre logique de pilotage, plus adaptée à l’installation réelle.
Une fois le câblage posé, le test de fonctionnement devient le seul juge fiable.
Mettre l’installation en service et vérifier la commutation
Je commence toujours hors tension, puis je remets sous tension uniquement quand les serrages, les repères et la protection amont sont cohérents. Ensuite, je regarde le comportement du contacteur dans les trois positions principales. C’est le moyen le plus direct de savoir si la commande arrive bien et si les contacts de puissance répondent correctement.
| Position | Résultat attendu | Utilité réelle |
|---|---|---|
| Automatique | Le contacteur suit la commande heures creuses ou la logique prévue | Fonctionnement normal du circuit |
| Marche forcée | La charge reste alimentée même hors ordre automatique | Test rapide, dépannage, remise en température d’un ballon |
| Arrêt | La sortie reste coupée | Maintenance ou consignation provisoire |
Un contacteur qui “claque” franchement au passage en marche n’est pas inquiétant; un contacteur qui bourdonne en continu l’est davantage. Ce bruit traduit souvent une bobine mal alimentée, une tension instable ou un serrage insuffisant. Je préfère arrêter le diagnostic là et vérifier la chaîne de commande plutôt que d’attendre une panne plus nette.
Quand la commutation fonctionne, je passe alors en revue les erreurs typiques. C’est souvent là que se gagnent les vraies heures de maintenance.
Les erreurs que je vois le plus souvent
La première erreur, c’est de confondre la bobine et la puissance. La seconde, c’est d’oublier de remettre le sélecteur en automatique après un test en marche forcée. La troisième, plus discrète, consiste à sous-estimer la qualité des serrages: un conducteur à peine mal maintenu peut chauffer sans casser immédiatement, ce qui rend le défaut plus difficile à repérer.
| Erreur fréquente | Conséquence | Correction pragmatique |
|---|---|---|
| Confondre A1/A2 et les contacts de puissance | Le contacteur ne commute pas ou commute mal | Relire le schéma et séparer commande, protection et charge |
| Laisser le mode manuel enclenché | Le circuit ne suit plus les heures creuses | Revenir systématiquement sur la position automatique après essai |
| Oublier la protection de commande | La bobine est mal protégée en cas de défaut | Vérifier le 2 A et la continuité du circuit de commande |
| Utiliser un câble inadapté pour un signal bas niveau | Commande perturbée ou non fiable | Suivre le type de liaison demandé par le fabricant |
| Penser que le contacteur suffit à résoudre un problème tarifaire | Attente irréaliste, diagnostic faux | Vérifier d’abord le compteur, le tarif et la logique de pilotage |
Sur ce dernier point, la FAQ Hager rappelle aussi qu’un signal de téléinformation ne se traite pas comme une alimentation classique: le mauvais type de câble peut faire perdre du temps, voire empêcher le bon fonctionnement du pilotage. Je vois trop souvent des tableaux “propres” en apparence mais incohérents sur le plan fonctionnel. Et lorsqu’un doute subsiste, le comportement de l’appareil en charge est toujours plus parlant qu’un simple contrôle visuel.
Si l’installation est correcte mais que le contacteur reste bruyant, chauffe ou fatigue, je ne cherche pas à le sauver à tout prix. Dans bien des cas, le remplacement est l’option la plus propre.
Quand il faut remplacer le contacteur plutôt que le garder
Je remplace un contacteur sans hésiter quand les contacts sont marqués, quand la bobine devient anormalement bruyante ou quand le mécanisme accroche en position forcée. Un appareil qui a beaucoup commuté finit par montrer des signes de fatigue, même si le tableau semble encore fonctionner. Le symptôme clé, pour moi, c’est l’irrégularité: un jour ça passe, le lendemain ça colle mal, puis ça recommence à chauffer.
Pour choisir le remplacement, je m’appuie sur la charge réelle, le type d’usage et la marge de sécurité disponible. Le guide de choix Hager est utile pour valider le calibre adapté, surtout si le contacteur ne pilote pas un simple chauffe-eau mais une charge plus exigeante ou une configuration moins banale. Je préfère un appareil bien dimensionné qu’un modèle “à peu près compatible”.
Il y a aussi un critère que beaucoup de particuliers négligent: si les bornes ont déjà chauffé, le problème ne se limite pas au composant. Il faut alors contrôler la section, les serrages et l’état du cuivre avant de remettre un nouvel appareil en service. Remplacer seulement le bloc sans corriger la cause revient à laisser la panne préparer son retour.
Avant de refermer le tableau, je fais toujours une dernière série de contrôles simples. C’est la partie la moins spectaculaire, mais souvent celle qui évite les rappels inutiles.
Les vérifications que je fais avant de refermer le tableau
- Je vérifie que le sélecteur est revenu sur automatique.
- Je contrôle le serrage des bornes de commande et de puissance après la mise en route.
- Je confirme que la charge répond bien à un ordre manuel puis à un retour automatique.
- Je repère clairement le rôle du contacteur dans le tableau pour le prochain intervenant.
- Je garde une trace du schéma réellement utilisé, pas seulement du schéma théorique.
Si un point reste ambigu, je m’arrête là et je fais valider le câblage par un électricien habilité: sur un circuit heures creuses, une erreur de commande peut rester invisible jusqu’au prochain basculement tarifaire, puis réapparaître au pire moment. C’est précisément pour éviter ce genre de surprise que je préfère une vérification sobre, méthodique et documentée avant de refermer le coffret.
