Câblage sirène alarme - Évitez les pannes, branchez comme un pro

Choisir le bon type de sirène pour la centrale

Avant de tirer le moindre câble, je commence toujours par la même question: la sirène doit-elle fonctionner seule en cas de coupure d’alimentation, ou rester totalement dépendante de la centrale? C’est ce choix qui détermine la logique du branchement, le nombre de fils et le niveau de sécurité attendu.

Dans la pratique, on distingue surtout deux familles. La sirène non auto-alimentée est plus simple à raccorder et convient bien aux montages sobres ou intérieurs. La sirène auto-alimentée, elle, embarque sa batterie et garde une logique de déclenchement plus robuste, ce que je préfère dès qu’on parle d’extérieur ou d’installation exposée.

Si je devais résumer mon choix terrain, je dirais ceci: je réserve la sirène simple aux cas simples, et j’emploie une sirène auto-alimentée dès que la fiabilité prime sur la rapidité de pose. Une fois ce point tranché, il faut regarder les bornes sans se tromper, car c’est là que les erreurs commencent.

Lire les bornes de la centrale et de la sirène sans se tromper

Le problème n’est presque jamais la sirène elle-même. Il vient plutôt des libellés: +12 V, S, B, Bell, 0 V, GND, +BL, TAMP ou AP. Derrière ces noms, on retrouve toujours les mêmes fonctions: alimentation, commande, retour de masse, blocage et autoprotection.

Je lis toujours la notice avant le branchement, parce que certaines centrales fournissent un potentiel +12 V en alarme, d’autres un contact sec, et d’autres encore changent le comportement selon un cavalier ou un réglage logiciel. Si on force la logique, on obtient une sirène muette, une sirène qui sonne au mauvais moment ou une boucle sabotage en défaut permanent.

Quand la centrale n’a pas assez de courant disponible, je ne force pas le montage. Je passe par un relais de puissance ou par une sortie relais dédiée, ce qui évite de faire travailler la carte au-delà de ce qu’elle peut encaisser. Une fois la logique électrique comprise, la pose mécanique devient beaucoup plus propre.

Préparer l’emplacement et le passage de câble

Pour une sirène extérieure, je pense d’abord à l’emplacement avant même le câblage. Je la fixe en hauteur, en position verticale, avec un accès compliqué pour un intrus et une bonne propagation sonore. Sur la façade, je laisse aussi le dégagement nécessaire pour ouvrir le capot sans devoir tout redémonter.

Le passage du câble mérite autant d’attention que le support. En extérieur, je fais arriver le câble par le bas pour limiter les infiltrations et garder une pose nette. Quand le fabricant recommande un multiconducteur adapté, je le suis: un câble de type 6 x 0,6 mm² est par exemple un choix courant pour ce genre de raccordement, parce qu’il laisse de la marge pour l’alimentation, la commande et l’autoprotection.

• Je fixe la sirène à une hauteur difficile à atteindre.
• Je la mets parfaitement verticale pour la pluie et le flash.
• Je fais entrer le câble par le bas, jamais par le haut si je peux l’éviter.
• Je vérifie qu’il y a assez de place pour ouvrir le capot.
• Je regarde les règles locales et la copropriété avant de percer une façade visible.

En France, je ne traite pas l’aspect réglementaire comme une formalité secondaire: selon la commune, la copropriété ou l’aspect extérieur du bâtiment, une déclaration ou une validation locale peut être utile, parfois indispensable. Sur le bruit, beaucoup d’installations extérieures tournent autour de repères comme 105 dB pendant quelques minutes, mais je considère cela comme une pratique courante, pas comme une règle universelle. Une fois l’emplacement sécurisé, on peut passer au branchement proprement dit.

Raccorder une sirène non auto-alimentée

Le câblage d’une sirène non auto-alimentée reste le plus direct. On part de la sortie sirène de la centrale, on respecte la polarité indiquée par le constructeur, puis on vérifie que la consommation totale ne dépasse pas ce que la centrale peut délivrer. C’est un point que j’insiste à contrôler, parce qu’une sirène trop gourmande peut fatiguer la sortie, voire endommager la carte.

Dans ce montage, la logique est assez simple: la centrale fournit l’énergie de déclenchement. Si le fil est coupé, la sirène s’arrête, ce qui rend le système plus vulnérable qu’un modèle auto-alimenté. En revanche, pour un petit site, une annexe ou un usage intérieur, c’est souvent une solution propre et rapide.

Sur ce type de branchement, je garde une règle simple: si la notice impose un courant maximal, je ne le dépasse pas. Si la sirène doit être multipliée ou éloignée, la solution la plus propre est souvent d’ajouter de la puissance au schéma plutôt que de compter sur la chance. Le cas auto-alimenté demande un peu plus de méthode, mais il offre aussi une vraie marge de sécurité.

Raccorder une sirène auto-alimentée

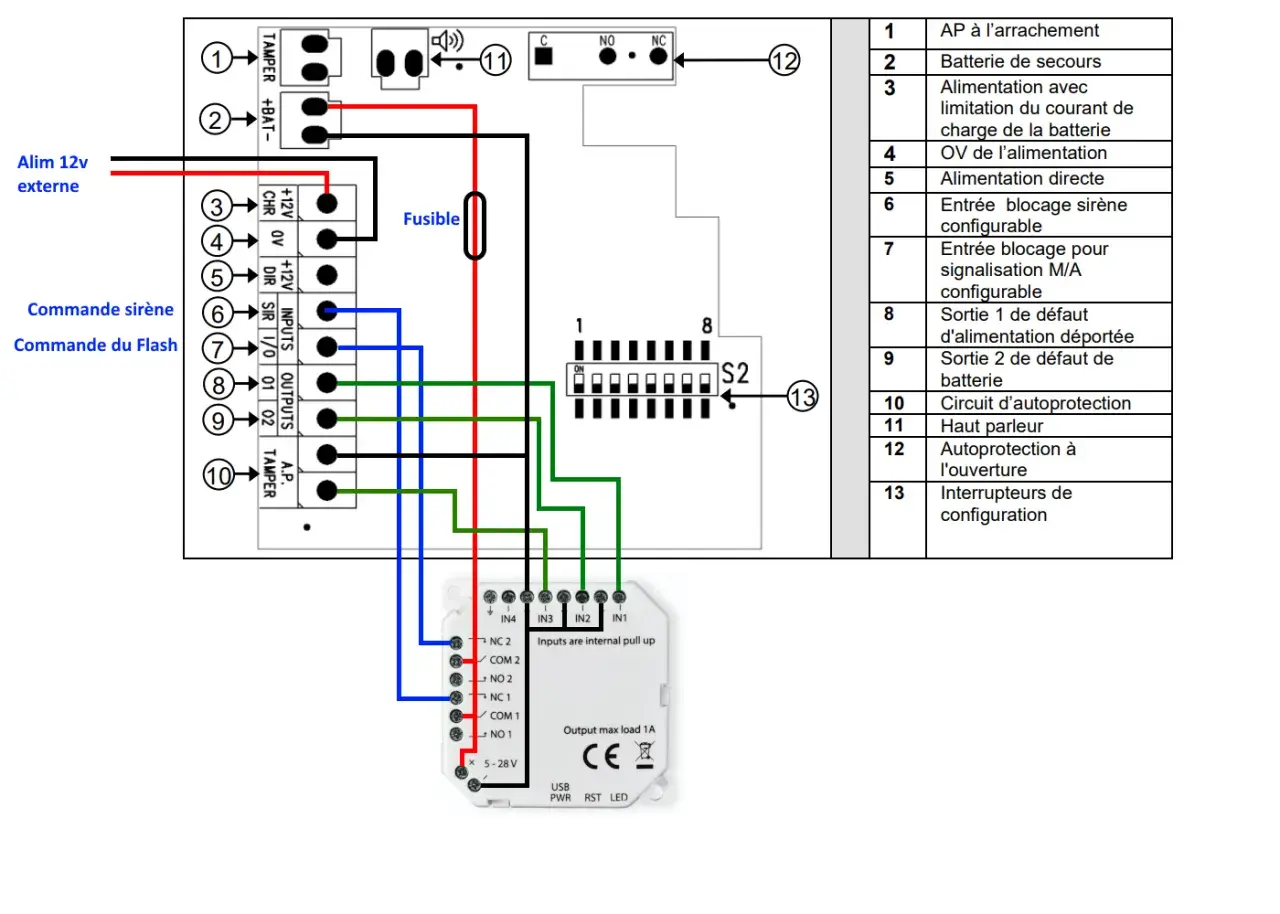

La sirène auto-alimentée fonctionne sur une logique différente. Elle a besoin d’une alimentation permanente pour sa batterie, d’une commande de blocage pour rester silencieuse au repos, et d’une boucle d’autoprotection qui remonte vers la centrale. C’est plus technique, mais c’est aussi plus cohérent dès qu’on veut une sirène extérieure sérieuse.

Le principe du + de blocage est central: tant que cette tension est présente, la sirène reste muette; quand elle disparaît, la sirène prend le relais sur sa batterie et déclenche l’alarme. Si la centrale ne propose pas de sortie relais adaptée, je préfère ajouter un relais de puissance plutôt que bricoler un pseudo-équivalent. On gagne en lisibilité et on se facilite le dépannage.

1. Je relie l’alimentation permanente de la sirène, en respectant le + et le 0 V.
2. Je câble la commande de blocage sur une sortie relais normalement fermée si la logique l’exige.
3. Je raccorde la boucle d’autoprotection en série vers la centrale.
4. Je vérifie la batterie interne et son état de charge.
5. Je contrôle les micro-interrupteurs ou la configuration de temporisation selon le modèle.

Sur beaucoup de modèles extérieurs, la temporisation interne tourne autour de quelques minutes, souvent proche de 3 minutes, alors que certains modèles intérieurs acceptent des durées plus longues. Je ne pars jamais du principe que tous les fabricants se ressemblent sur ce point. Une fois la sirène correctement alimentée et bloquée, il reste à traiter ce qui fait échouer beaucoup d’installations: la boucle anti-sabotage et la longueur de câble.

Gérer l’autoprotection, les sections et les longueurs de câble

L’autoprotection, ou tamper, n’est pas une option décorative. Elle sert à détecter l’ouverture du capot, l’arrachement du boîtier ou une tentative de sabotage. Sur une sirène, je la câble en série avec la boucle d’autoprotection de la centrale, jamais à la légère ni en parallèle.

Pour une installation propre, je retiens aussi une règle de terrain très simple: l’alimentation se réfléchit comme un circuit de puissance, l’autoprotection comme une chaîne de sécurité. L’alimentation peut aller en parallèle si plusieurs sirènes sont présentes; le sabotage, lui, doit conserver une continuité logique qui remonte jusqu’à la centrale.

Ces valeurs restent des ordres de grandeur donnés par la documentation d’une sirène auto-alimentée précise; je les utilise surtout pour rappeler qu’en 12 V, la chute de tension arrive vite si le câble est trop fin ou trop long. Si je dois retenir plusieurs sirènes, je garde souvent un câblage en étoile vers la centrale pour l’alimentation et je documente soigneusement la boucle d’autoprotection. Cette discipline simplifie énormément les contrôles et le dépannage.

Tester l’installation et corriger les pannes les plus courantes

Je ne ferme jamais définitivement un capot sans test complet. Le bon ordre, c’est d’abord vérifier la tension d’alimentation au niveau de la sirène, ensuite déclencher l’alarme, puis contrôler la réaction de l’autoprotection et enfin observer le comportement de la batterie. C’est le seul moyen d’attraper une erreur de polarité ou une sortie mal programmée avant qu’elle ne se transforme en panne intermittente.

Le test doit aussi être réaliste. Une sirène qui sonne une fois sur table peut très bien se taire au moment où la centrale passe en alarme si le relais est inversé, si le blocage reste présent ou si la batterie est fatiguée. J’aime donc faire un test complet, puis un second après remise en état du capot, parce que c’est souvent là que le défaut apparaît.

Pour la maintenance, je garde une règle simple: test de déclenchement au moins une fois par an, et remplacement des batteries tous les 3 à 5 ans selon l’usage. Si une batterie a déjà plusieurs années de service ou si la sirène a été longtemps hors tension, je ne fais pas confiance au seul bruit à vide. Le vrai test, c’est celui qui se fait dans des conditions proches du fonctionnement réel.

Ce que je recommande pour une installation propre et durable

Quand je veux une installation qui dure, je ne cherche pas le branchement le plus court, je cherche le branchement le plus lisible. Je préfère un câble correctement dimensionné, une sirène fixée haut et à l’abri des manipulations, une autoprotection continue et un schéma que je peux reprendre six mois plus tard sans hésitation.

• Je choisis la sirène en fonction du contexte, pas seulement du prix.
• Je garde une marge sur la section de câble dès que la distance augmente.
• Je traite l’autoprotection comme une vraie chaîne de sécurité.
• Je teste la sonorisation, la batterie et le capot avant de rendre l’installation.
• Je vérifie les contraintes locales si la sirène extérieure est visible depuis la rue.

Si je devais résumer l’essentiel en une seule règle, ce serait celle-ci: mieux vaut un câblage légèrement surdimensionné, proprement documenté et testé, qu’un montage juste suffisant qui vieillit mal. C’est cette différence, souvent discrète au départ, qui sépare une sirène rassurante d’une sirène source de pannes.
