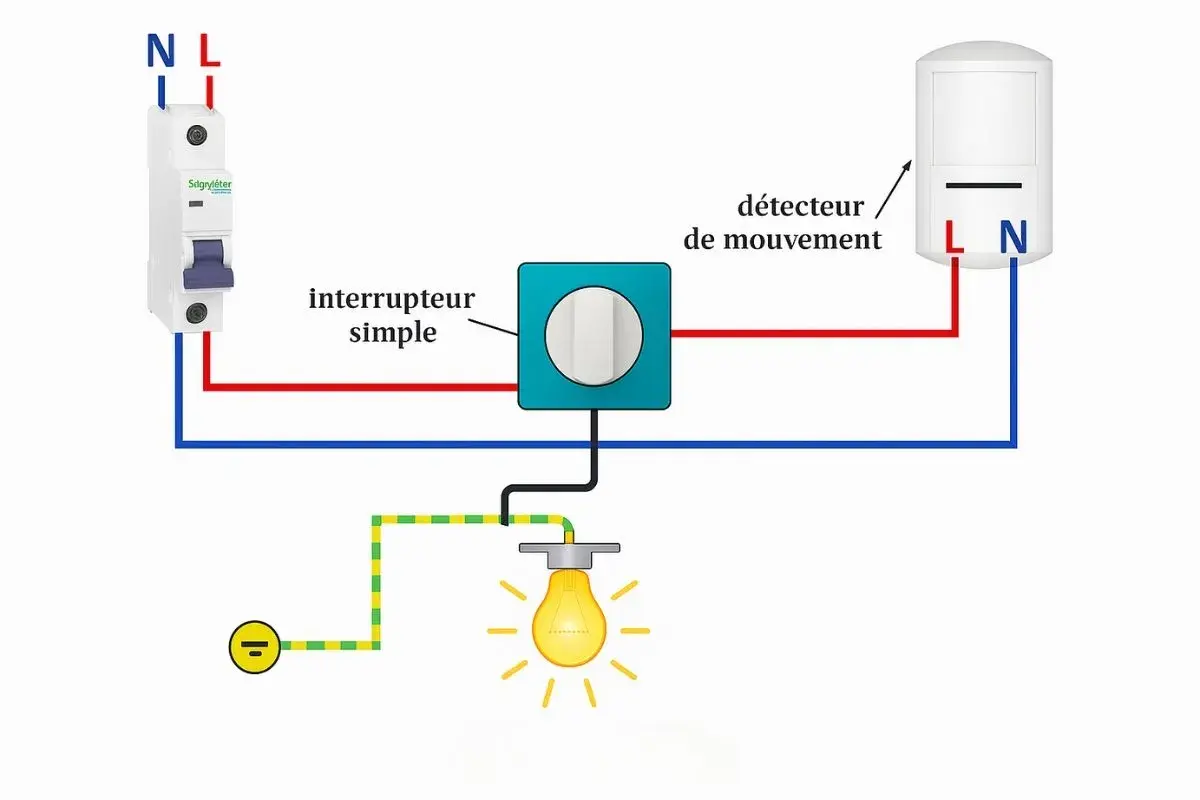

Un détecteur de mouvement filaire semble simple à raccorder, mais le branchement ne pardonne pas l’approximation. Il faut alimenter le capteur en 12 V, faire remonter l’état de détection vers la centrale et, si possible, surveiller l’ouverture du boîtier pour éviter les sabotages silencieux. Je vais donc aller droit au but: logique de câblage, schéma de base, autoprotection, ordre de raccordement et erreurs que je vois le plus souvent sur ce type d’installation.
Les points à vérifier avant tout raccordement
- Un détecteur PIR filaire se câble le plus souvent avec deux paires: une pour l’alimentation, une pour la boucle d’alarme.
- Le contact NC reste la logique la plus courante sur les centrales d’intrusion filaires.
- L’autoprotection devient vraiment utile dès qu’un capot peut être ouvert ou qu’un câble peut être coupé.
- La résistance de fin de ligne doit être placée au plus près du détecteur, pas dans le coffret de la centrale.
- Si plusieurs capteurs partagent une même zone, ils se câblent en série, jamais en parallèle.
- Après montage, il faut tester séparément l’alimentation, la détection et le sabotage.
Ce qu’il faut comprendre avant de raccorder un détecteur
Je pars toujours d’une logique très simple: un détecteur infrarouge passif, ou PIR, ne fait pas qu’indiquer un mouvement. Il doit aussi rester alimenté en permanence et, selon la centrale, signaler si son boîtier a été ouvert ou si sa ligne a été coupée. C’est cette distinction entre alimentation, boucle d’alarme et autoprotection qui évite les montages fragiles.
| Fonction | Ce que cela transporte | Rôle concret |
|---|---|---|
| Alimentation | 12 V DC, souvent repérés + et - | Fournit l’énergie au détecteur |
| Boucle d’alarme | Contact de zone, souvent en NC | Informe la centrale qu’un mouvement est détecté |
| Autoprotection | Contact tamper, capot ou arrachement | Déclenche en cas d’ouverture du boîtier ou de sabotage |
| Résistance de supervision | Fin de ligne, selon la centrale | Permet de distinguer coupure, court-circuit et état normal |
La bonne idée, sur une installation domestique comme sur un petit local, consiste à penser le détecteur comme un circuit supervisé et pas comme un simple interrupteur. Dès qu’on a cette lecture, le reste devient beaucoup plus logique. Et justement, le schéma de base le plus courant est plus simple qu’on ne l’imagine.
Le schéma de base en 4 fils
Sur un détecteur filaire classique, le montage le plus répandu repose sur deux paires: une paire pour l’alimentation, une paire pour la détection. Dans beaucoup d’installations, c’est le meilleur compromis entre simplicité et fiabilité. Je préfère cette approche à tout câblage improvisé, parce qu’elle reste lisible au dépannage.
| Borne du détecteur | Vers la centrale | Fonction |
|---|---|---|
| +12 V | AUX + | Alimentation du capteur |
| 0 V / - | AUX - | Retour d’alimentation |
| NC / COM | Entrée de zone et commun de zone | Boucle d’alarme fermée au repos |
| TAMP / TMP | Autoprotection dédiée ou intégrée à la boucle | Détection d’ouverture du boîtier |
Les libellés changent selon les marques: certains fabricants écrivent Z, Z1, Zone, IN, COM ou encore C. Le fond, lui, ne change pas. Une paire alimente le détecteur, l’autre transmet l’état de la zone. Si le modèle autorise une supervision par résistance, celle-ci doit être placée au plus près du détecteur, pas côté centrale, sinon on perd l’intérêt de la supervision.
Je conseille aussi de ne pas se fier uniquement aux couleurs du câble. Sur le terrain, j’ai vu trop de montages où l’on supposait qu’un conducteur rouge restait toujours le +12 V. C’est pratique quand tout a été posé par la même personne, beaucoup moins quand il faut intervenir des années plus tard. Avec ce schéma de base en tête, on peut passer au point qui change vraiment le niveau de sécurité: l’autoprotection.
Ajouter l’autoprotection sans compliquer l’installation
Sans autoprotection, la centrale peut voir un mouvement, mais ne pas savoir qu’on a ouvert le capot du détecteur ou attaqué la ligne. Dans une pièce accessible, près d’une entrée ou dans une zone extérieure, je considère ce point comme essentiel. La bonne nouvelle, c’est qu’il existe plusieurs façons propres de l’intégrer sans transformer le câblage en casse-tête.
| Configuration | Conducteurs nécessaires | Ce que la centrale supervise | Mon avis |
|---|---|---|---|
| Détection seule en NC | 4 conducteurs | Le mouvement uniquement | Simple, mais supervision limitée |
| Autoprotection sur la même zone avec résistance | 4 conducteurs | Mouvement + sabotage sur une seule zone | Très bon compromis si la centrale le gère |
| Autoprotection séparée | 6 conducteurs | Mouvement et sabotage sur deux entrées distinctes | Lisible, mais plus gourmand en fils et en zones |
| Double équilibrage | 4 conducteurs | Alarme, sabotage, coupure et court-circuit selon la centrale | Très propre, à condition de respecter le schéma du fabricant |
La valeur de la résistance de fin de ligne dépend de la centrale. En pratique, on rencontre souvent du 2,2 kΩ ou du 5,6 kΩ, mais je ne pars jamais du principe que la valeur est universelle. C’est la notice de la centrale qui fait foi. Le point vraiment important, c’est l’emplacement: la résistance doit se trouver dans le détecteur, ou au plus près de lui, pour que la coupure de câble soit réellement surveillée.
Quand plusieurs détecteurs partagent une même zone, ils se raccordent en série. C’est une règle simple, mais elle change tout: en parallèle, on perd la logique d’ouverture propre à une boucle d’alarme. Une fois cette supervision bien pensée, il reste à câbler sans se tromper dans l’ordre, ce qui évite la majorité des défauts au premier démarrage.
Raccorder le détecteur pas à pas
Je procède toujours hors tension. C’est plus sûr, et surtout plus lisible au moment du test. Sur une centrale d’alarme, travailler batterie branchée et alimentation secteur présente un risque inutile de court-circuit ou de fausse lecture au démarrage. Voici l’ordre que j’utilise le plus souvent sur chantier.
- Couper l’alimentation de la centrale et, si possible, isoler aussi la batterie.
- Choisir l’emplacement du détecteur avant de tirer définitivement le câble: loin d’une source de chaleur, d’un soufflage direct et d’une fenêtre très exposée.
- Tirer un câble dédié, idéalement avec au moins 4 conducteurs, et éviter les longs parcours parallèles aux lignes 230 V.
- Raccorder la paire d’alimentation sur AUX + et AUX -.
- Raccorder la sortie de zone du détecteur en NC, conformément au mode attendu par la centrale.
- Intégrer le contact d’autoprotection, soit en série sur la boucle, soit sur une entrée dédiée si la centrale le permet.
- Placer la résistance de fin de ligne au bon endroit si le système travaille en supervision.
- Programmer la zone dans la centrale comme zone instantanée, intérieure ou technique selon le rôle du détecteur.
- Réaliser un test complet: passage devant le capteur, ouverture du boîtier, puis contrôle du retour à l’état normal.
Si vous avez plusieurs détecteurs sur une même zone, je conseille de garder la même logique sur toute la ligne et de documenter le cheminement. Une centrale supporte beaucoup mieux une architecture simple qu’un mélange de montages différents sur la même entrée. À ce stade, les erreurs les plus fréquentes ne viennent d’ailleurs pas du détecteur lui-même, mais de détails de pose qu’on néglige trop vite.
Les erreurs qui provoquent des défauts ou des fausses alarmes
Dans la pratique, les pannes récurrentes ne sont pas mystérieuses. Elles reviennent d’un chantier à l’autre avec les mêmes causes, et la plupart se détectent en quelques minutes si l’on sait quoi regarder. J’utilise souvent le tableau suivant pour gagner du temps au diagnostic.
| Symptôme | Cause probable | Vérification rapide |
|---|---|---|
| Zone ouverte en permanence | Contact NC inversé, boucle coupée ou résistance mal placée | Contrôler le chemin de la boucle et l’emplacement de la résistance |
| Le détecteur ne déclenche jamais | Détecteur non alimenté, zone programmée en NO ou câblage de sortie mal repris | Mesurer le 12 V au capteur et relire le type de zone |
| Défaut sabotage au moindre contact | Capot mal fermé, boucle tamper incomplète ou contact mal aligné | Vérifier la languette, le ressort et la continuité du tamper |
| Défauts aléatoires | Mauvais serrage, chute de tension, câble trop exposé aux perturbations | Recontrôler les bornes et l’acheminement du câble |
| Alarmes fantômes à proximité d’une source chaude | Problème de pose plus que de câblage | Déplacer le détecteur ou revoir son angle de vision |
Je vois aussi souvent deux erreurs plus discrètes: la résistance de fin de ligne placée dans la centrale, ce qui annule une partie de la supervision, et le câble qui longe trop longtemps une alimentation secteur. Dans les deux cas, l’installation fonctionne parfois au début, puis devient pénible à exploiter. Le bon réflexe consiste à garder une séparation nette entre puissance et signal, puis à vérifier le comportement du détecteur en conditions réelles.
Le montage que je privilégie pour une installation durable
Si je devais retenir une seule méthode pour une maison, je choisirais un câblage simple, documenté et supervisé. Concrètement, cela veut dire: une paire pour le 12 V, une boucle NC claire, une autoprotection intégrée dès que la centrale le permet, et une zone par détecteur tant qu’il reste des entrées libres. C’est moins spectaculaire qu’un montage « optimisé » sur le papier, mais bien plus robuste à long terme.
- Prévoir au moins 4 conducteurs par détecteur, et davantage si l’autoprotection est séparée.
- Laisser une paire de réserve si la gaine le permet, surtout dans une installation neuve.
- Placer la résistance au plus près du capteur lorsque la centrale attend une boucle supervisée.
- Tester successivement la détection, l’ouverture du boîtier et le retour en veille.
- Noter la correspondance entre la zone, la pièce et le type de montage dans un petit plan de câblage.
Au final, un bon raccordement ne sert pas seulement à faire déclencher la sirène. Il doit aussi permettre à la centrale de comprendre pourquoi elle déclenche, ce qui change tout au moment de l’exploitation et du dépannage. C’est cette lisibilité qui fait la différence entre une alarme simplement installée et une alarme réellement fiable.
